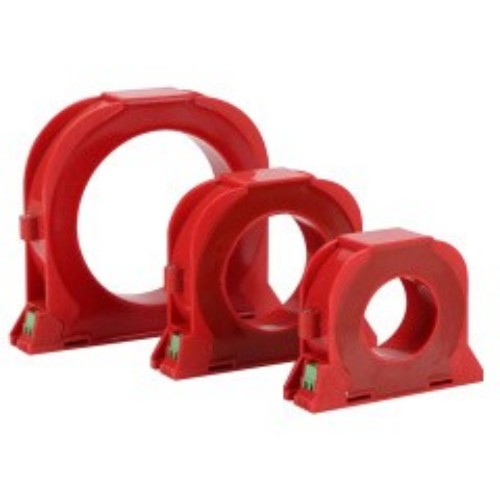

सीटीके टाइप जीरो-सीक्वेंस करंट ट्रांसफार्मर

चीन में एक पेशेवर निर्माता के रूप में, कॉमविल आपको अनुकूलित सीटीके टाइप जीरो-सीक्वेंस करंट ट्रांसफार्मर प्रदान करना चाहता है।  इसका मुख्य कार्य धारा के शून्य अनुक्रम घटक को पकड़ना है - तीन-चरण धाराओं का योग, जिसे उद्योग में "तटस्थ रेखा धारा" के रूप में भी जाना जाता है, क्योंकि धारा का यह हिस्सा तीन-चरण प्रणाली के तटस्थ कंडक्टर में प्रवाहित होता है। बिजली सुरक्षा संरक्षण आवश्यकताओं के साथ खरीद परियोजनाओं के लिए, इस उत्पाद का सटीक पता लगाने का प्रदर्शन एक प्रमुख आकर्षण है, जो विभिन्न परिदृश्यों के लिए बहुत उपयुक्त है जिनके लिए विश्वसनीय ग्राउंडिंग दोष निगरानी की आवश्यकता होती है।

व्यावहारिक उपयोग में, CTK प्रकार के शून्य-अनुक्रम वर्तमान ट्रांसफार्मर का उपयोग रिले सुरक्षा उपकरणों या सिग्नल सिस्टम के संयोजन में किया जाएगा। जब बिजली प्रणाली में शून्य अनुक्रम ग्राउंडिंग करंट होता है (जैसे कि सर्किट में बिजली का झटका या रिसाव दोष), तो ट्रांसफार्मर का द्वितीयक पक्ष संबंधित शून्य अनुक्रम करंट का उत्पादन करेगा, जो माध्यमिक लाइन से जुड़े उपकरणों की कार्रवाई को ट्रिगर करेगा, जैसे कि बिजली की आपूर्ति में कटौती करना, अलार्म सिग्नल जारी करना आदि, अंततः सर्किट और उपकरणों की सुरक्षा और निगरानी प्राप्त करना। क्रेता के लिए, सहायक उपकरणों के साथ सहज सहयोग उत्पाद के व्यावहारिक अनुप्रयोग मूल्य को काफी बढ़ाता है।

स्थापित करते समय, यह ट्रांसफार्मर आमतौर पर तीन-चरण प्रणाली के तटस्थ कंडक्टर पर लगाया जाता है, और यह शून्य अनुक्रम वर्तमान घटक के आनुपातिक सिग्नल को आउटपुट कर सकता है। यह उल्लेखनीय है कि भले ही फॉल्ट करंट छोटा हो, यह ग्राउंडिंग दोषों का सटीक पता लगा सकता है, जो विद्युत सुरक्षा संरक्षण में एक प्रमुख समस्या का समाधान करता है। इससे खराबी के कारण उपकरण क्षति से बचा जा सकता है और कर्मियों को बिजली के झटके का खतरा कम हो सकता है। इसलिए, यह बिजली वितरण प्रणालियों, मोटर नियंत्रण केंद्रों और अन्य विद्युत उपकरणों में एक लोकप्रिय क्रय विकल्प है जो ग्राउंडिंग दोषों से ग्रस्त हैं।

यदि सीटीके प्रकार के शून्य-अनुक्रम वर्तमान ट्रांसफार्मर की थोक खरीद, अनुकूलन, या तकनीकी परामर्श की आवश्यकता है, तो वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड उद्योग, वाणिज्य और बुनियादी ढांचे जैसे विभिन्न क्षेत्रों में परियोजनाओं की विविध आवश्यकताओं को पूरा करने के लिए पेशेवर वन-स्टॉप सेवाएं प्रदान कर सकती है।

तकनीकी मापदण्ड

DIMENSIONS

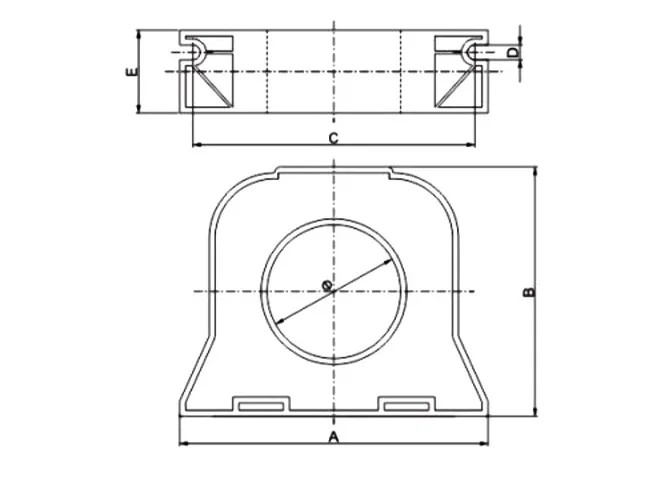

यांत्रिक आयाम (केवल संदर्भ के लिए)

उत्पाद के मुख्य लाभ और अनुप्रयोग का दायरा

1、 मुख्य लाभ

असंतुलित धाराओं का सटीक पता लगा सकते हैं: CTK प्रकार के शून्य-अनुक्रम वर्तमान ट्रांसफार्मर विशेष रूप से तीन-चरण बिजली प्रणालियों के लिए डिज़ाइन किए गए हैं, और तीन-चरण धाराओं के योग से बनने वाली असंतुलित धाराओं को माप सकते हैं। यदि एक या कई चरण कंडक्टरों से जमीन पर कोई फॉल्ट करंट लीक हो रहा है, यानी ग्राउंडिंग फॉल्ट होता है, तो इसका समय पर पता लगाया जा सकता है।

अत्यधिक उच्च संवेदनशीलता: इस ट्रांसफार्मर द्वारा छोटे ग्राउंड फॉल्ट करंट का भी पता लगाया जा सकता है। इस तरह, यह उपकरण को खराबी के कारण टूटने से बचा सकता है, कर्मियों को बिजली के झटके के जोखिम को कम कर सकता है, और विद्युत प्रणाली को अधिक सुरक्षित रूप से संचालित कर सकता है।

सटीक माप: साइट पर तेज शोर या अन्य हस्तक्षेप की उपस्थिति में भी, यह सीटीके प्रकार के शून्य-अनुक्रम वर्तमान ट्रांसफार्मर के लिए सटीक माप परिणाम प्रदान करता है, जो बाद की सुरक्षा क्रियाओं के लिए विश्वसनीय डेटा समर्थन प्रदान कर सकता है।

सर्किट को छुए बिना इंस्टालेशन: सर्किट को डिस्कनेक्ट किए बिना या लोड को रोके बिना इंस्टाल करना विशेष रूप से सुविधाजनक है। सिस्टम के सामान्य संचालन को प्रभावित किए बिना इसे बस तीन-चरण प्रणाली के तटस्थ कंडक्टर पर रखें।

व्यापक अनुकूलनशीलता आवृत्ति: कार्यशील आवृत्ति 50 हर्ट्ज से 400 हर्ट्ज तक कवर कर सकती है, और यह अच्छी अनुकूलता के साथ किसी भी सामान्य बिजली उपयोग परिदृश्य के अनुकूल हो सकती है।

सर्किट के संचालन को प्रभावित नहीं करना: लोड स्वयं बहुत कम है, जिसका सर्किट के संचालन पर महत्वपूर्ण प्रभाव नहीं पड़ेगा, न ही यह सिस्टम में अन्य मापने वाले उपकरणों की सटीकता में हस्तक्षेप करेगा, जिससे संपूर्ण विद्युत प्रणाली का स्थिर संचालन सुनिश्चित होगा।

आवेदन का दायरा

विद्युत अग्नि निगरानी परिदृश्य
आग और रिसाव सुरक्षा प्रणाली
विद्युत चुम्बकीय रिले सुरक्षा उपकरण
माइक्रो कंप्यूटर सुरक्षा उपकरण, आदि
