चीन में विश्वसनीय आपूर्तिकर्ता से थोक संयुक्त उपकरण ट्रांसफार्मर

कमविलचीन स्थित एक विश्वसनीय विद्युत उपकरण निर्माता और आपूर्तिकर्ता, उच्च गुणवत्ता प्रदान करता हैसंयुक्त उपकरण ट्रांसफार्मरजो करंट ट्रांसफार्मर और वोल्टेज ट्रांसफार्मर कार्यों को एक इकाई में एकीकृत करता है। स्टॉक, थोक और अनुकूलित में उपलब्ध, ये ट्रांसफार्मर वितरण प्रणालियों में विद्युत ऊर्जा माप और सुरक्षा के लिए कॉम्पैक्ट, सुरक्षित और लागत प्रभावी समाधान प्रदान करते हैं। इनका व्यापक रूप से औद्योगिक, खनन और ग्रामीण पावर ग्रिड अनुप्रयोगों में उपयोग किया जाता है।

संयुक्त उपकरण ट्रांसफार्मर क्या है?

संयुक्त उपकरण ट्रांसफार्मर एक प्रकार का विद्युत उपकरण है जो वर्तमान और वोल्टेज ट्रांसफार्मर कार्यों को एक बाड़े में मिला देता है। वर्तमान इकाई उच्च-धारा लाइन से श्रृंखला में जुड़ी हुई है, जबकि वोल्टेज इकाई उच्च-वोल्टेज लाइन के समानांतर में जुड़ी हुई है। दोनों इकाइयाँ एक सामान्य कोर और इन्सुलेशन साझा करती हैं, जो माध्यमिक माप उपकरणों से उच्च-वोल्टेज प्राथमिक सर्किट को अलग करते हुए वोल्टेज और वर्तमान संकेतों के एक साथ अधिग्रहण को सक्षम करती हैं। यह डिज़ाइन इंस्टॉलेशन जटिलता को कम करते हुए ऑपरेटर और उपकरण सुरक्षा सुनिश्चित करता है।

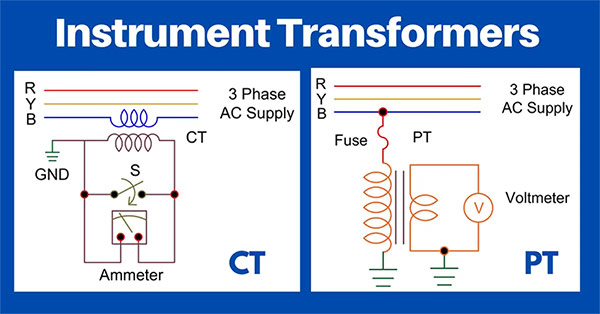

काम के सिद्धांत

वोल्टेज मापन

जब प्राथमिक सर्किट से उच्च वोल्टेज प्रवाहित होता है तो वोल्टेज अनुभाग द्वितीयक वाइंडिंग में आनुपातिक कम वोल्टेज उत्पन्न करता है। इस निम्न-वोल्टेज आउटपुट (आमतौर पर 100V) का उपयोग वोल्टमीटर, ऊर्जा मीटर या सुरक्षात्मक रिले द्वारा किया जाता है।

वर्तमान माप

वर्तमान खंड बड़ी प्राथमिक धाराओं को छोटी, मापने योग्य माध्यमिक धाराओं (आमतौर पर 5 ए या 1 ए) में परिवर्तित करता है। ये आउटपुट सटीक निगरानी और माप बनाए रखते हुए, करंट ट्रांसफार्मर मीटर या रिले सुरक्षा उपकरणों को आपूर्ति किए जाते हैं।

अलगाव और सुरक्षा

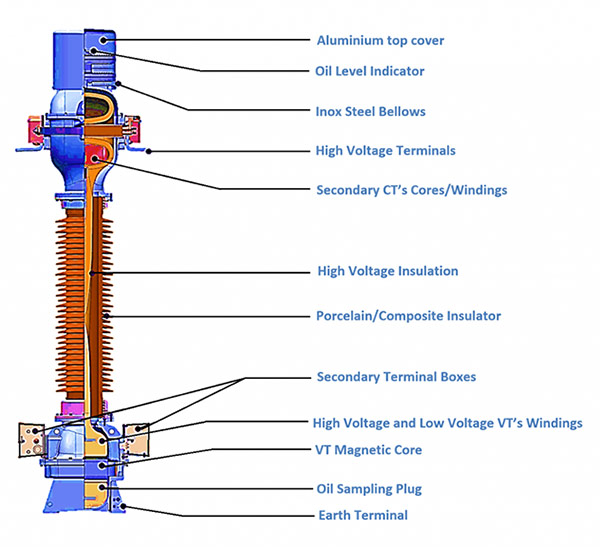

एक संयुक्त ट्रांसफार्मर के अंदर, करंट और वोल्टेज इकाइयाँ एक साझा इन्सुलेशन शेल में समाहित होती हैं, जो अक्सर तेल से भरी होती हैं या एपॉक्सी-कास्ट होती हैं। द्वितीयक पक्ष को ग्राउंड किया जाना चाहिए, और सुरक्षा सुनिश्चित करने के लिए सर्किट को खुली या छोटी स्थितियों से बचना चाहिए।

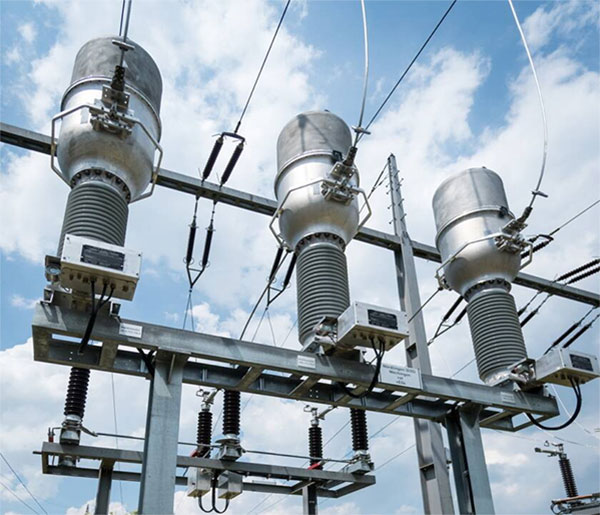

अनुप्रयोग

कमविल फैक्ट्री कासंयुक्त उपकरण ट्रांसफार्मरके लिए उपयुक्त हैं:

हाई-वोल्टेज मीटरिंग बॉक्स

कॉलम पर लगे ट्रांसफार्मर

वितरण अलमारियाँ

वे तीन-चरण माप परिदृश्यों में विशेष रूप से उपयोगी होते हैं, जैसे संतुलित या असंतुलित भार के लिए वी/वी (दो वोल्टेज ट्रांसफार्मर) या वाई/वाई (तीन वोल्टेज ट्रांसफार्मर) कॉन्फ़िगरेशन।

उत्पाद लाभ

1. कॉम्पैक्ट डिजाइन और आसान स्थापना - वर्तमान और वोल्टेज ट्रांसफार्मर को एक इकाई में एकीकृत करने से पदचिह्न कम हो जाता है और सेटअप सरल हो जाता है।

2. लागत दक्षता - एक संयुक्त इकाई खरीदने से अलग-अलग ट्रांसफार्मर की लागत, विनिर्माण जटिलता और स्थापना समय कम हो जाता है।

3. विद्युत अलगाव और विश्वसनीयता - उच्च-वोल्टेज प्राथमिक और निम्न-वोल्टेज माध्यमिक सर्किट का पूर्ण पृथक्करण ऑपरेटर और उपकरण सुरक्षा सुनिश्चित करता है।

4. एकीकृत माप और सुरक्षा - ऊर्जा मीटर और रिले सुरक्षा उपकरणों के लिए एक साथ मानक आउटपुट प्रदान करता है।

5. पर्यावरणीय अनुकूलनशीलता - तेल में डूबे या गैस-इन्सुलेटेड डिज़ाइन लंबे समय तक बाहर या कठोर परिस्थितियों में संचालन की अनुमति देते हैं।

कॉम्बिनेशन और स्प्लिट टाइप ट्रांसफार्मर के बीच अंतर

संयोजन ट्रांसफार्मर - कॉम्पैक्ट इंस्टॉलेशन और सिंक्रनाइज़ माप के लिए वर्तमान और वोल्टेज ट्रांसफार्मर को एक डिवाइस में जोड़ता है। स्थान-सीमित या लागत-संवेदनशील परियोजनाओं के लिए उपयुक्त।

स्प्लिट ट्रांसफार्मर - लचीले प्लेसमेंट और अनुकूलित सटीकता के लिए वर्तमान और वोल्टेज ट्रांसफार्मर को अलग करता है। विभिन्न वोल्टेज और वर्तमान स्तरों के लिए अनुकूलित चयन की अनुमति देता है।

कमविल कंबाइंड ट्रांसफार्मर क्यों चुनें?

चीन स्थित फैक्ट्री और आपूर्तिकर्ता के रूप में कॉमविल गुणवत्ता, कम कीमत और अनुकूलित सेवाएं प्रदान करता हैसंयुक्त उपकरण ट्रांसफार्मरजो तेजी से डिलीवरी के लिए स्टॉक में हैं। हमारे वर्तमान ट्रांसफार्मर सिस्टम औद्योगिक और उपयोगिता आवश्यकताओं को पूरा करने, सटीक माप, परिचालन सुरक्षा और विश्वसनीय दीर्घकालिक उपयोग सुनिश्चित करने के लिए सख्त गुणवत्ता मानकों के तहत निर्मित होते हैं।
