कमविल, एक विश्वसनीय चीन निर्माता और विद्युत उपकरण का आपूर्तिकर्ता, उच्च गुणवत्ता प्रदान करता हैवैक्यूम सर्किट ब्रेकर (वीसीबी)सिस्टम जो स्टॉक में हैं और अनुकूलित या थोक ऑर्डर के लिए उपलब्ध हैं। मध्यम और उच्च-वोल्टेज बिजली वितरण के लिए डिज़ाइन किए गए, ये ब्रेकर करंट के तेज़, विश्वसनीय रुकावट को सुनिश्चित करने, डाउनटाइम को कम करने और महत्वपूर्ण विद्युत बुनियादी ढांचे की सुरक्षा सुनिश्चित करने के लिए वैक्यूम आर्क-शमन तकनीक का उपयोग करते हैं। कॉमविल वैक्यूम सर्किट ब्रेकर कॉम्पैक्ट डिज़ाइन, लंबे यांत्रिक जीवन और स्थिर प्रदर्शन को जोड़ते हैं, जो उन्हें औद्योगिक, वाणिज्यिक और उपयोगिता अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बनाते हैं।
वैक्यूम सर्किट ब्रेकर (वीसीबी) एक विद्युत स्विचिंग उपकरण है जो संपर्क अलग होने पर आर्क को बुझाने के लिए वैक्यूम का उपयोग करता है। तेल, वायु या एसएफ₆ ब्रेकरों के विपरीत, वैक्यूम उच्च इन्सुलेशन और तेजी से चाप दमन प्रदान करता है, दोषों को फैलने से रोकता है और बिजली प्रणालियों को स्थिर रखता है। वीसीबी का उपयोग उनकी विश्वसनीयता, तेज संचालन और कम रखरखाव आवश्यकताओं के कारण मध्यम-वोल्टेज ग्रिड, सबस्टेशन और औद्योगिक सुविधाओं में व्यापक रूप से किया जाता है।
जब कोई खराबी आती है, तो अनुकूलित वैक्यूम सर्किट ब्रेकर के संपर्क जल्दी से खुल जाते हैं। निर्वात वातावरण चाप को लगभग तुरंत रोक देता है, क्योंकि इसे बनाए रखने के लिए कोई वायु अणु नहीं होते हैं। चाप से धातु वाष्प संपर्कों और परिरक्षण आवरणों पर संघनित होता है, जिससे पुन: प्रज्वलन को रोका जाता है। यह प्रक्रिया सुरक्षित, निरंतर संचालन सुनिश्चित करती है और घिसाव को कम करती है, डिवाइस के विद्युत और यांत्रिक जीवन को बढ़ाती है।
कॉम्पैक्ट डिज़ाइन - छोटी संपर्क दूरी (उदाहरण के लिए, 10kV के लिए 10 मिमी), हल्का और स्थापित करने में आसान।
तेजी से चाप शमन - चाप की अवधि आम तौर पर केवल आधा चक्र होती है, जो वर्तमान स्तर से स्वतंत्र होती है।
उच्च विद्युत जीवन - रेटेड करंट को 5,000 बार तक तोड़ सकता है; पूरी क्षमता 30-50 बार टूट रही है।
कम परिचालन शक्ति - न्यूनतम यांत्रिक घिसाव के साथ कुशल स्प्रिंग या विद्युत चुम्बकीय तंत्र।
कैपेसिटिव लोड हैंडलिंग - ट्रांसफार्मर, मोटर और जनरेटर के लिए उपयुक्त।

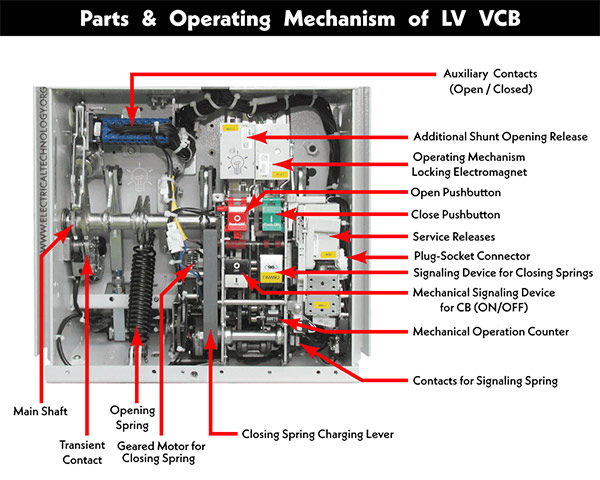

A वैक्यूम सर्किट ब्रेकरइसमें मुख्य रूप से वैक्यूम इंटरप्रेटर, ऑपरेटिंग मैकेनिज्म, परिरक्षण प्रणाली और अन्य सहायक घटक शामिल हैं।
वैक्यूम इंटरप्रेटर - सीलबंद कक्ष जो चाप को बुझाता है; प्रकारों में सिरेमिक, कांच, या लघु चुंबकीय-क्षेत्र डिज़ाइन शामिल हैं।
परिचालन तंत्र - सटीक नियंत्रण के लिए स्प्रिंग या विद्युत चुम्बकीय-संचालित सिस्टम जैसे CD10, CD17, CT19, या CT8।
परिरक्षण प्रणाली - चाप उत्पादों को कवर करती है और समान विद्युत क्षेत्र वितरण सुनिश्चित करती है।
अन्य घटक - स्थिर स्थापना के लिए आधार, इन्सुलेशन समर्थन और ब्रैकेट।
| वैक्यूम सर्किट ब्रेकर | वैक्यूम संपर्क इकाई |
| वैक्यूम सर्किट ब्रेकर एक विशेष सर्किट ब्रेकर है जिसे हाई-वोल्टेज सिस्टम को संभावित क्षति से बचाने के लिए डिज़ाइन किया गया है। | वैक्यूम कॉन्टैक्टर एक ऐसा उपकरण है जो मजबूत यांत्रिक जीवनकाल के साथ कई ऑपरेशनों को सहन करने में सक्षम है। |
| इन्हें आमतौर पर 3 केवी और 36 केवी के बीच वोल्टेज स्तर के लिए नियोजित किया जाता है। | 15 केवी तक के वोल्टेज पर 200 ए या 630 ए के मान तक पहुंचने वाले वैक्यूम संपर्ककर्ताओं की आवश्यक रेटिंग। |
| लोड में ट्रांसफार्मर, कैपेसिटर, बड़े आकार की मोटरें, जनरेटर या वितरण फीडर शामिल हैं। | प्रक्रिया की निरंतरता फ़्यूज़ प्रतिस्थापन के लिए आवश्यक समय के साथ संरेखित होती है। |
| स्विचिंग घटनाएँ दुर्लभ हैं. | स्विचिंग की घटनाएँ अक्सर होती रहती हैं। |

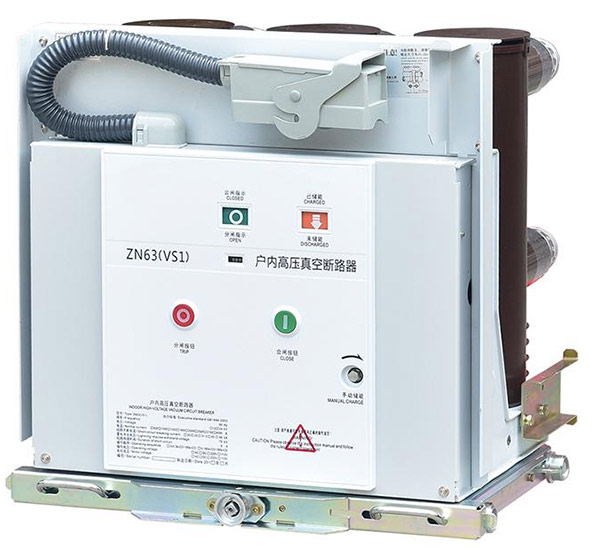

इनडोर वीसीबी- कॉम्पैक्ट, कारखानों और वाणिज्यिक भवनों में स्विचगियर कैबिनेट के लिए डिज़ाइन किया गया। तंग स्थानों के लिए उपयुक्त, वे सुरक्षित और साफ-सुथरी स्थापना बनाए रखते हैं।

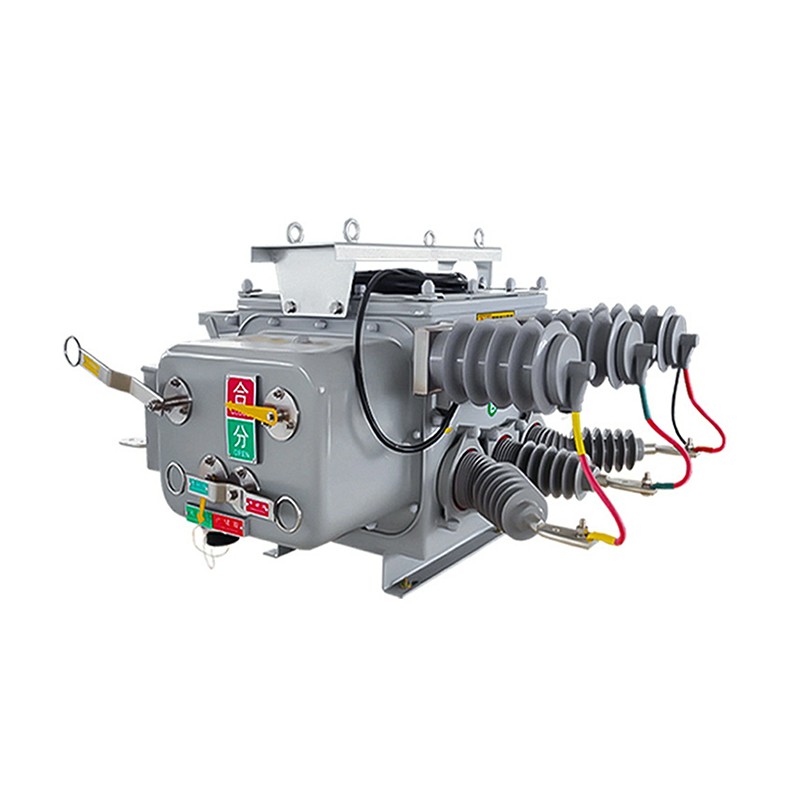

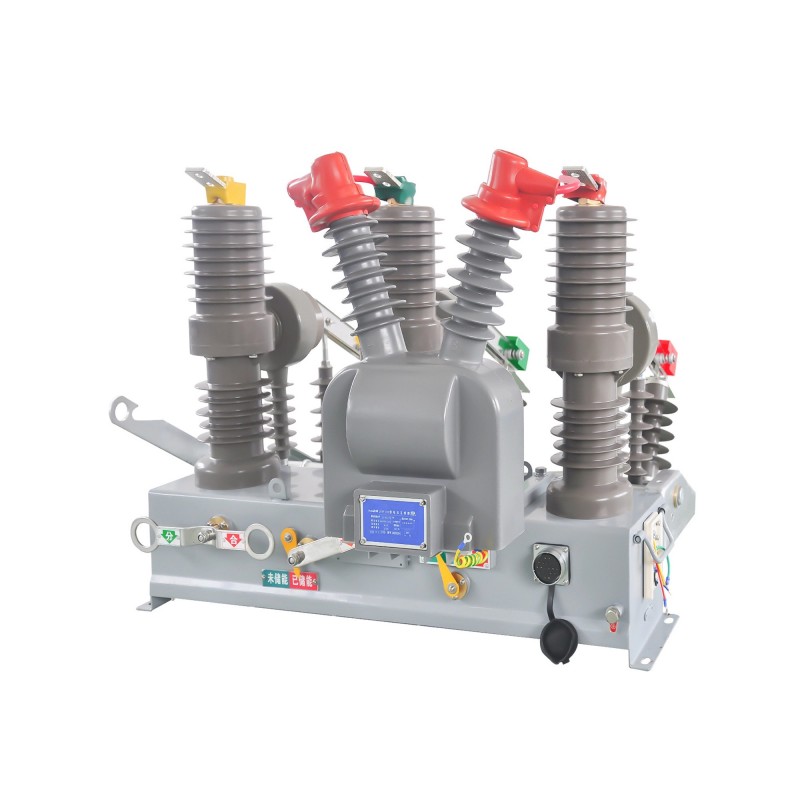

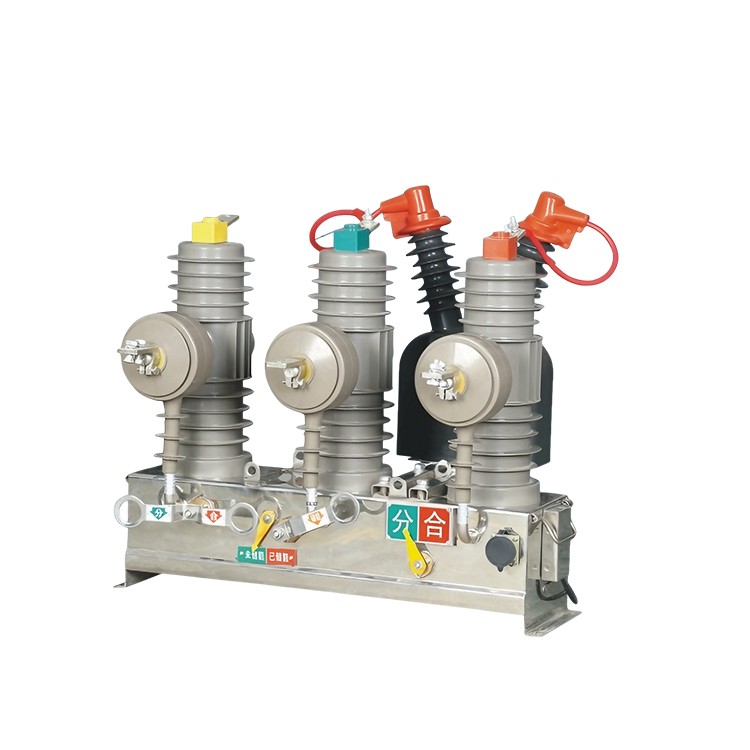

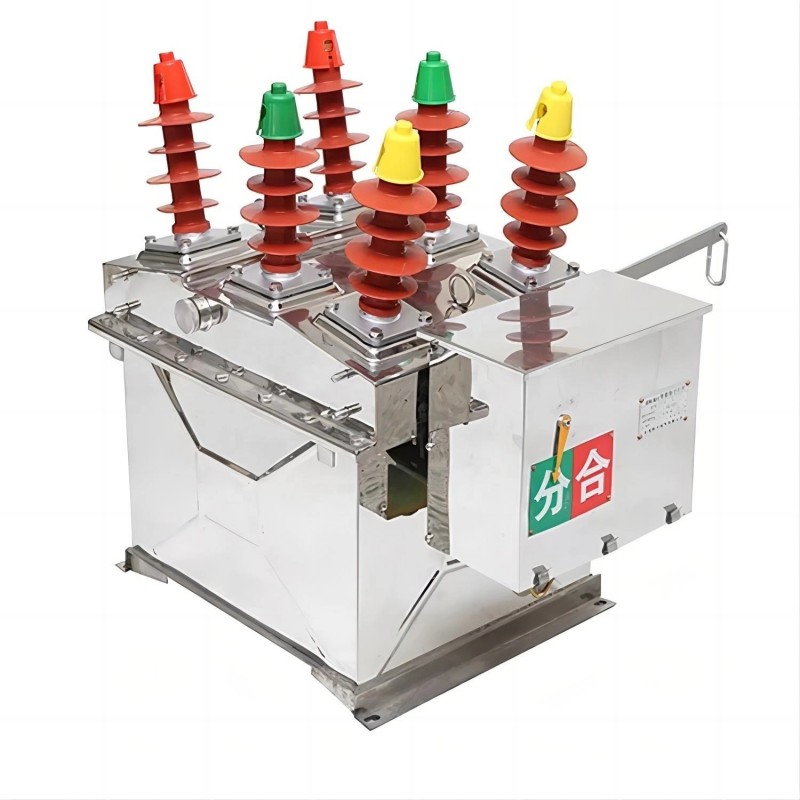

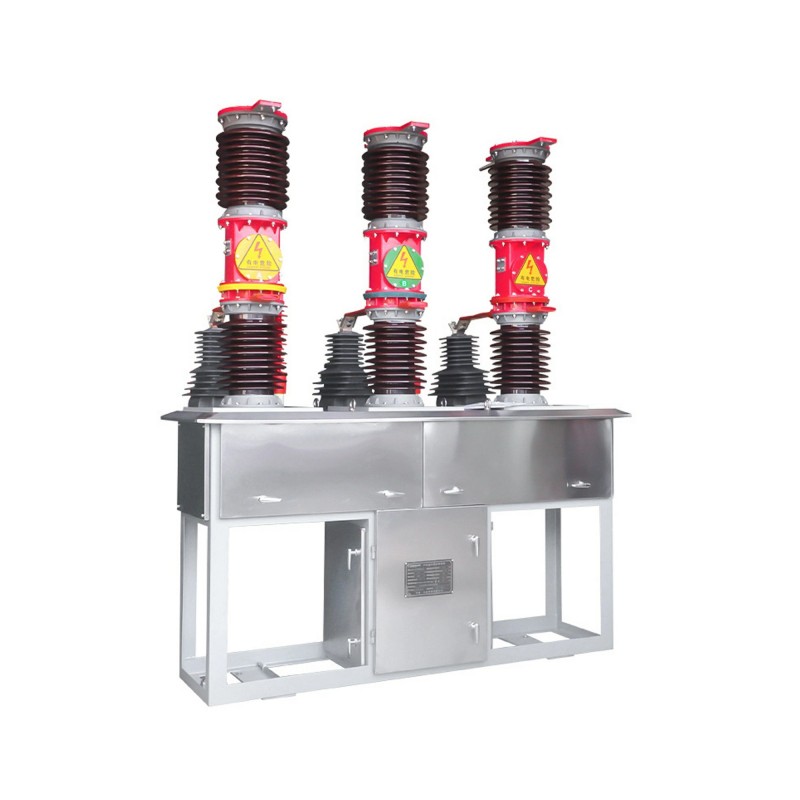

आउटडोर वीसीबी- सबस्टेशनों और ट्रांसमिशन नेटवर्क के लिए मौसम प्रतिरोधी मॉडल। बिजली प्रणालियों की सुरक्षा करते हुए हवा, बारिश और तापमान भिन्नता का सामना करने के लिए डिज़ाइन किया गया।
