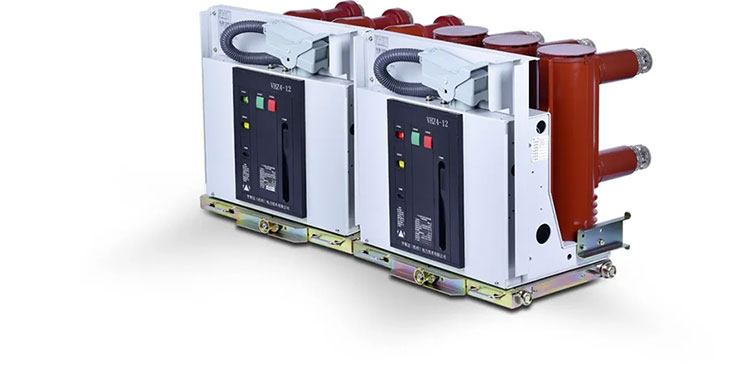

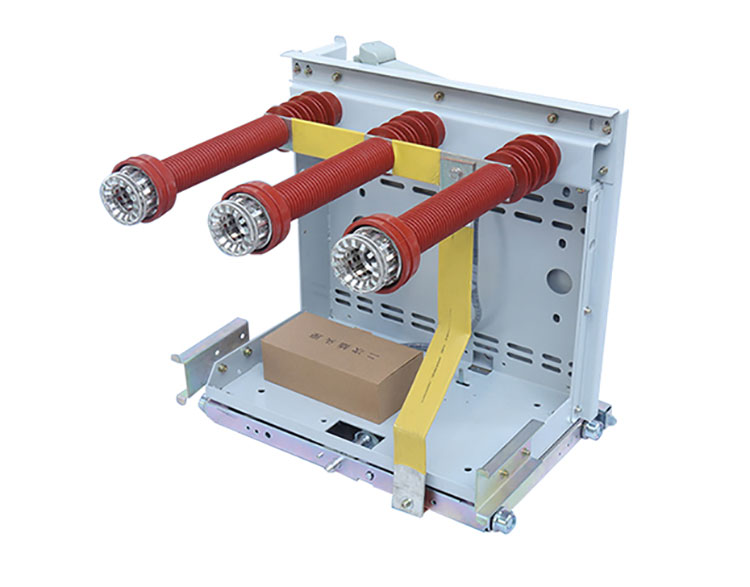

कमविल, एक चीन निर्माता और आपूर्तिकर्ता, गुणवत्ता प्रदान करता हैआउटडोर वैक्यूम सर्किट ब्रेकर, जो एक वैक्यूम आर्क-बुझाने वाले कक्ष और एक स्प्रिंग या इलेक्ट्रोमैग्नेटिक ऑपरेटिंग तंत्र का उपयोग करके गलती धाराओं को बाधित करता है। कॉम्पैक्ट संरचना, तेज आर्क रुकावट और मजबूत पर्यावरणीय अनुकूलन क्षमता के साथ, ये ब्रेकर व्यापक रूप से 5kV से 40.5kV तक के रेटेड वोल्टेज वाले बाहरी विद्युत नेटवर्क में स्थापित किए जाते हैं।
एक आउटडोर वैक्यूम सर्किट ब्रेकर को खुली हवा में बिजली वितरण वातावरण में स्थापना के लिए डिज़ाइन किया गया है। यह आर्क-बुझाने वाले माध्यम के रूप में एक वैक्यूम इंटरप्रेटर का उपयोग करता है और विद्युत सर्किट को खोलने और बंद करने के लिए एक स्प्रिंग या विद्युत चुम्बकीय तंत्र के माध्यम से संचालित होता है।
जब कोई खराबी आती है, तो निर्वात कक्ष के अंदर संपर्क अलग हो जाते हैं और एक विद्युत चाप बनता है। क्योंकि पर्यावरण उच्च निर्वात के अधीन है, चाप जल्दी से बुझ जाता है और धारा सुरक्षित रूप से बाधित हो जाती है। इन ब्रेकरों का उपयोग आमतौर पर आउटडोर सबस्टेशनों, पोल-माउंटेड वितरण प्रणालियों और ग्रिड बुनियादी ढांचे में किया जाता है।
एक का संचालनआउटडोर वैक्यूम सर्किट ब्रेकरइसमें मुख्य रूप से दो भाग शामिल हैं: वैक्यूम इंटरप्रेटर और ऑपरेटिंग तंत्र।
वैक्यूम आर्क व्यवधान
जब ब्रेकर खुलता है, तो अलग होने वाले संपर्कों के बीच एक चाप बनता है। निर्वात कक्ष में, चाप तेजी से नष्ट हो जाता है क्योंकि इसे बनाए रखने के लिए लगभग कोई गैस कण नहीं होते हैं।
ऊर्जा भंडारण तंत्र
स्प्रिंग तंत्र यांत्रिक ऊर्जा को संग्रहीत करता है और ऑपरेशन के दौरान इसे जारी करता है, जिससे संपर्क तेजी से आगे बढ़ते हैं और करंट बाधित होता है।
तेज़ संचालन समय
सामान्य तौर पर खुलने का समय ≤45 एमएस है, जो ब्रेकर को सिस्टम में उपकरण क्षति फैलने से पहले दोषों को अलग करने की अनुमति देता है।
आउटडोर वैक्यूम सर्किट ब्रेकर उपकरण बनाने वाली एक पेशेवर चीन फैक्ट्री आमतौर पर वितरण नेटवर्क में उपयोग किए जाने वाले मानक तकनीकी संकेतकों का पालन करती है।
रेटेड वोल्टेज
सामान्य स्तरों में 12kV, 24kV और 40.5kV शामिल हैं।
वर्तमान मूल्यांकित
सिस्टम की क्षमता के आधार पर सामान्य रेटेड करंट 630A से 1600A तक होता है।
शॉर्ट-सर्किट ब्रेकिंग करंट
अधिकांश ब्रेकर 20kA से 31.5kA व्यवधान क्षमता का समर्थन करते हैं।
पर्यावरणीय स्थितियाँ
बाहरी उपकरण आम तौर पर -40°C से +40°C के बीच संचालित होते हैं और इन्हें दूषित वातावरण के लिए प्रदूषण प्रतिरोध के साथ डिज़ाइन किया गया है।
यांत्रिक जीवन
कई ब्रेकरों का यांत्रिक जीवन 10,000 ऑपरेशन या उससे अधिक तक पहुँच जाता है।
सही स्थापना क्षेत्र में आउटडोर वैक्यूम सर्किट ब्रेकर के स्थिर संचालन को सुनिश्चित करने में मदद करती है।
स्थापना संरचना
ब्रेकर को एक समर्पित स्टील फ्रेम या पोल संरचना पर लगाया जाता है, जो आमतौर पर 4 मीटर या उससे अधिक की ऊंचाई पर स्थापित किया जाता है।
घटक विधानसभा
घटक क्रमिक रूप से स्थापित किए जाते हैं: संरचनात्मक फ्रेम → पोस्ट इंसुलेटर → वैक्यूम इंटरप्रेटर → बसबार कनेक्शन।
बिजली का संपर्क
आउटपुट लाइन रिक्ति और पोल दूरी को डिज़ाइन मानकों का पालन करना चाहिए, और टर्मिनल कनेक्शन को जंग-रोधी ग्रीस से संरक्षित किया जाना चाहिए।
1. तीव्र चाप शमन
वैक्यूम रुकावट तकनीक तेजी से चाप दमन की अनुमति देती है और उपकरण क्षति के जोखिम को कम करती है।
2. पर्यावरण अनुकूल डिजाइन
किसी इंसुलेटिंग तेल या SF6 गैस की आवश्यकता नहीं है, जिससे रिसाव या उत्सर्जन से बचने में मदद मिलेगी।
3. कम रखरखाव आवश्यकताएँ
सीलबंद वैक्यूम चैम्बर आंतरिक संपर्कों पर घिसाव को कम करता है और नियमित सर्विसिंग को कम करता है।
4. कॉम्पैक्ट और हल्की संरचना
पारंपरिक तेल सर्किट ब्रेकरों की तुलना में, संरचना छोटी है और परिवहन और स्थापित करना आसान है।
5. बाहरी परिस्थितियों के प्रति अनुकूलन
सिलिकॉन रबर या एपॉक्सी राल जैसी मिश्रित इन्सुलेशन सामग्री प्रदूषण फ्लैशओवर, पराबैंगनी विकिरण और तापमान परिवर्तन का विरोध करने में मदद करती है।
