चीन में एक पेशेवर करंट ट्रांसफार्मर निर्माता और आपूर्तिकर्ता के रूप में,कमविलउच्च गुणवत्ता प्रदान करता हैर्तमान ट्रांसफार्मरसिस्टम जो स्टॉक में हैं और अनुकूलित ऑर्डर के लिए उपलब्ध हैं। बिजली प्रणाली माप, निगरानी और सुरक्षा के लिए डिज़ाइन किया गया, हमारे वर्तमान ट्रांसफार्मर विद्युत अलगाव प्रदान करते हुए उच्च प्राथमिक धाराओं को मापने योग्य माध्यमिक धाराओं में परिवर्तित करते हैं। स्थिर प्रदर्शन, कॉम्पैक्ट डिजाइन और सटीक माप के साथ, कॉमविल करंट ट्रांसफार्मर औद्योगिक, उपयोगिता और नवीकरणीय ऊर्जा अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करते हैं।

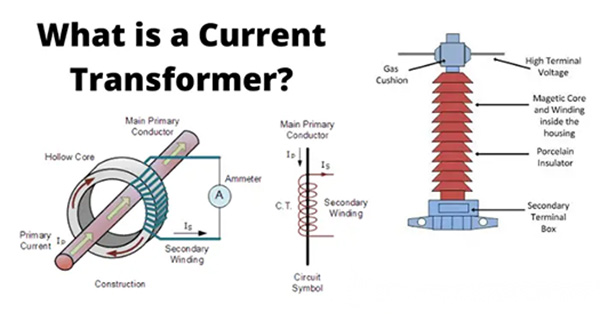

करंट ट्रांसफार्मर (सीटी) एक विद्युत उपकरण है जो विद्युत चुम्बकीय प्रेरण के सिद्धांत के माध्यम से बड़ी प्राथमिक धाराओं को छोटी, मापने योग्य माध्यमिक धाराओं में परिवर्तित करता है। प्राथमिक वाइंडिंग, कुछ घुमावों के साथ, लाइन के साथ श्रृंखला में जुड़ी होती है, जबकि द्वितीयक वाइंडिंग, अधिक घुमावों के साथ, माप उपकरणों या सुरक्षा सर्किट से जुड़ी होती है। कम-प्रतिबाधा बंद माध्यमिक सर्किट को बनाए रखते हुए, वर्तमान ट्रांसफार्मर उच्च-वोल्टेज बिजली लाइनों की सुरक्षित निगरानी और नियंत्रण की अनुमति देते हैं, प्रत्यक्ष माप खतरों से बचते हैं और सटीक सुरक्षा और डेटा संग्रह को सक्षम करते हैं।
वर्तमान ट्रांसफार्मरविद्युत चुम्बकीय प्रेरण द्वारा संचालित। प्राथमिक धारा और द्वितीयक धारा के अनुपात को वास्तविक धारा अनुपात कहा जाता है, रेटेड धारा अनुपात को Kn=I1n/I2n के रूप में दर्शाया जाता है। यह उच्च धाराओं की सटीक स्केलिंग को सक्षम बनाता है, उदाहरण के लिए, मीटर या सुरक्षा रिले के लिए 400A प्राथमिक धारा को 5A माध्यमिक धारा में परिवर्तित करना। लघु या उपकरण करंट ट्रांसफार्मर उच्च-शक्ति प्रणालियों और संवेदनशील माप उपकरणों को जोड़ने, प्रयोगशाला या डेटा अधिग्रहण के उपयोग के लिए मिलिअम्पियर-स्तरीय आउटपुट प्रदान करते हैं।
वर्तमान ट्रांसफार्मर कॉम्पैक्ट, टिकाऊ और सटीक वर्तमान रूपांतरण में सक्षम हैं। उनके मुख्य लाभों में शामिल हैं:
1. सटीक माप - उच्च विश्वसनीयता जटिल बिजली प्रणालियों की सुरक्षा और निगरानी सुनिश्चित करती है।
2. विद्युत अलगाव - माप उपकरणों से उच्च-वोल्टेज सर्किट को सुरक्षित रूप से अलग करता है।
3. बहुमुखी आउटपुट - एनालॉग मीटर या डिजिटल उपकरणों के लिए उपयुक्त माध्यमिक धाराएँ।
4. वाइड रेंज - कुछ एम्पीयर से लेकर हजारों एम्पीयर तक की धाराओं का समर्थन करता है, जो विभिन्न औद्योगिक और उपयोगिता अनुप्रयोगों के लिए उपयुक्त है।
1) शुष्क प्रकार का वर्तमान ट्रांसफार्मर: यह साधारण इन्सुलेशन सामग्री से अछूता रहता है जिसे पेंट में डुबोया गया है।
2）स्थान ट्रांसफार्मर में ढाला: एपॉक्सी राल या अन्य राल मिश्रित सामग्री कास्टिंग द्वारा ढाला एक वर्तमान ट्रांसफार्मर।
3）तेल में डूबा हुआ करंट ट्रांसफार्मर: इंसुलेटिंग पेपर और इंसुलेटिंग ऑयल से इंसुलेटेड, आमतौर पर बाहरी प्रकार का।
4) गैस इंसुलेटेड करंट ट्रांसफार्मर: मुख्य इंसुलेशन गैस से बना होता है।

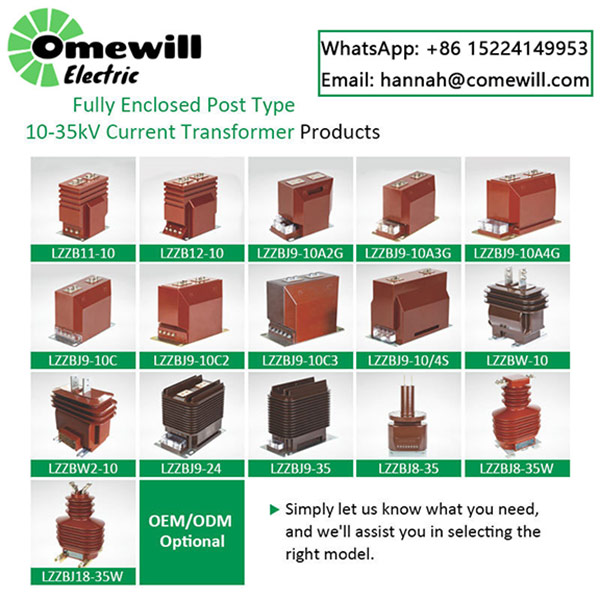

1）थ्रू टाइप करंट ट्रांसफार्मर: एक करंट ट्रांसफार्मर जिसका उपयोग किसी पैनल या दीवार से गुजरने के लिए किया जाता है।
2) स्तंभ प्रकार का वर्तमान ट्रांसफार्मर: एक समतल या स्तंभ पर स्थापित वर्तमान ट्रांसफार्मर और प्राथमिक सर्किट कंडक्टर स्तंभ के रूप में उपयोग किया जाता है।
3) स्लीव टाइप करंट ट्रांसफार्मर: एक प्रकार का करंट ट्रांसफार्मर जो प्राथमिक कंडक्टर या इन्सुलेशन के बिना सीधे इंसुलेटेड स्लीव पर लगाया जाता है।
4）बसबार करंट ट्रांसफार्मर: एक प्रकार का करंट ट्रांसफार्मर जिसमें प्राथमिक कंडक्टर नहीं होता है लेकिन प्राथमिक इन्सुलेशन होता है और उपयोग के लिए सीधे बसबार पर स्थापित किया जाता है।
| विशेषता | वर्तमान ट्रांसफार्मर (सीटी) | वोल्टेज ट्रांसफार्मर (वीटी) |
| समारोह | करंट को मापता है और करंट को रूपांतरित करता है | वोल्टेज को मापता है और वोल्टेज को परिवर्तित करता है |
| काम के सिद्धांत | विद्युत चुम्बकीय प्रेरण या हॉल प्रभाव पर आधारित | वोल्टेज विभाजन सिद्धांत पर आधारित |
| अनुप्रयोग | विद्युत प्रणाली सुरक्षा, निगरानी और मीटरिंग | विद्युत प्रणाली वोल्टेज माप और सुरक्षा |
| आउटपुट फॉर्म | वर्तमान सिग्नल (आमतौर पर 5ए या 1ए) | वोल्टेज सिग्नल (आमतौर पर 110V या 100V) |
| सटीकता आवश्यकताएँ | उच्च सटीकता और विश्वसनीयता | उच्च सटीकता और विश्वसनीयता |
कमविलवर्तमान ट्रांसफार्मरव्यापक रूप से लागू होते हैं:
1. पावर सिस्टम सुरक्षा और निगरानी: सबस्टेशन, ट्रांसमिशन और वितरण लाइनों के लिए वास्तविक समय वर्तमान माप।
2. स्मार्ट ग्रिड: ग्रिड लोड प्रबंधन और स्वचालित निगरानी के लिए डेटा अधिग्रहण।
3. नवीकरणीय ऊर्जा: पवन फार्मों और सौर सरणियों में करंट को मापना।
4. औद्योगिक स्वचालन: उत्पादन लाइनों और औद्योगिक मशीनरी में वर्तमान उतार-चढ़ाव की निगरानी करना।
चीन स्थित निर्माता और आपूर्तिकर्ता के रूप में, कॉमविल उच्च गुणवत्ता, समय पर डिलीवरी और वैश्विक मानकों का पालन सुनिश्चित करते हुए थोक, अनुकूलित और स्टॉक में करंट ट्रांसफार्मर प्रदान करता है। करंट ट्रांसफॉर्मर खरीदने वाले खरीदार विश्वसनीय, सटीक और सुरक्षित करंट माप समाधान के लिए कॉमविल पर भरोसा कर सकते हैं।
