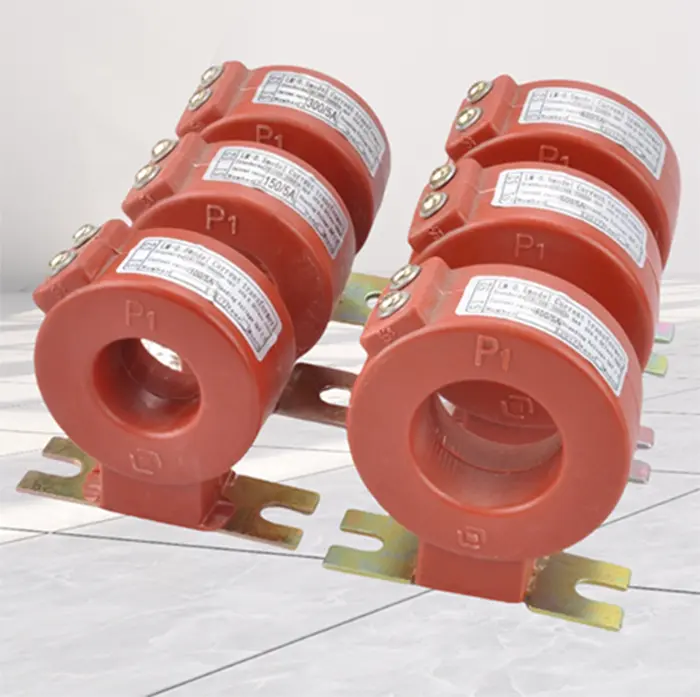

The इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मरसी-जीआईएस जैसे गैस-इन्सुलेटेड स्विचगियर सिस्टम के लिए डिज़ाइन किया गया एक वर्तमान माप और सुरक्षा उपकरण है। यह प्राथमिक धारा को मापता है और कॉम्पैक्ट स्विचगियर कैबिनेट के भीतर मीटरिंग और रिले सुरक्षा के लिए सटीक संकेत प्रदान करता है।कमविलएक पेशेवर सप्लायर, गुणवत्ता वाले इन्फ्लैटेबल कैबिनेट करंट ट्रांसफार्मर प्रदान करता है जो स्टॉक में हैं।
एक इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर गैस-इंसुलेटेड स्विचगियर कैबिनेट के अंदर स्थापित किया गया है जहां इन्सुलेशन माध्यम सल्फर हेक्साफ्लोराइड (एसएफ₆) या शुष्क हवा हो सकता है। यह उच्च प्राथमिक धारा को मानकीकृत माध्यमिक धारा में परिवर्तित करता है, आमतौर पर 5A या 1A, जिसका उपयोग मीटर, रिले और सुरक्षा उपकरणों द्वारा सुरक्षित रूप से किया जा सकता है।
क्योंकि ट्रांसफार्मर सी-जीआईएस स्विचगियर संरचनाओं के लिए डिज़ाइन किया गया है, यह आमतौर पर केबल इनलेट या आउटलेट कंडक्टर के आसपास लगाया जाता है। कॉम्पैक्ट आकार इसे स्थिर इन्सुलेशन प्रदर्शन बनाए रखते हुए सीलबंद स्विचगियर डिब्बों के अंदर फिट होने की अनुमति देता है।
कॉमविल एक पेशेवर फैक्ट्री है, जो उत्पादन करती हैइन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मरउपकरण संरचनात्मक विश्वसनीयता और स्थापना अनुकूलता पर केंद्रित है।
1. एपॉक्सी राल कास्टिंग संरचना
लौह कोर और द्वितीयक वाइंडिंग्स को एपॉक्सी राल के साथ संपुटित किया जाता है, जिससे एक सीलबंद और ज्वाला-मंदक शरीर बनता है।
2. कॉम्पैक्ट इंस्टालेशन डिज़ाइन
छोटा आकार और हल्का वजन सीधे इन्फ्लेटेबल कैबिनेट के अंदर केबल सर्किट या बसबार पर स्थापना की अनुमति देता है।
3. सील प्राथमिक कंडक्टर
इन्सुलेशन अखंडता बनाए रखने के लिए प्राथमिक कंडक्टर आमतौर पर स्टेनलेस-स्टील या इंसुलेटेड आवास के भीतर संलग्न होता है।
4. प्राकृतिक शीतलन डिजाइन
एकीकृत इन्सुलेशन और गर्मी अपव्यय ट्रांसफार्मर को अतिरिक्त शीतलन उपकरण के बिना संचालित करने की अनुमति देता है।
रेटेड प्राथमिक धारा
वितरण नेटवर्क आवश्यकताओं के आधार पर सामान्य श्रेणियों में 20A से 600A शामिल हैं।
रेटेड सेकेंडरी करंट
माप और सुरक्षा उपकरण के लिए मानक आउटपुट 5A या 1A हैं।
सटीकता वर्ग
विशिष्ट संयोजनों में 0.5 / 10P शामिल है, जो मीटरिंग और रिले सुरक्षा कार्यों दोनों का समर्थन करता है।
रेटेड आवृत्ति
अधिकांश इकाइयाँ 50Hz या 60Hz पर काम करती हैं।
इन्सुलेशन स्तर
विशिष्ट इन्सुलेशन स्तर 12/42/75kV हैं, जो मध्यम-वोल्टेज स्विचगियर अनुप्रयोगों के लिए उपयुक्त हैं।
पर्यावरण अनुकूलता
इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर को संलग्न स्विचगियर वातावरण में संचालन के लिए डिज़ाइन किया गया है जो चुनौतीपूर्ण परिस्थितियों का अनुभव कर सकता है।
तापमान की रेंज
सामान्य ऑपरेटिंग तापमान -5°C से +45°C तक होता है।
प्रदूषण प्रतिरोध
सीलबंद इन्सुलेशन धूल, नमी और संदूषण के प्रभाव को कम करता है।
हाई-एल्टीट्यूड ऑपरेशन
कई डिज़ाइन समुद्र तल से 3000 मीटर तक के क्षेत्रों में स्थापना का समर्थन करते हैं।
गैस-अछूता संगतता
कुछ नए डिज़ाइन पर्यावरणीय प्रभाव को कम करने के लिए इन्सुलेशन माध्यम के रूप में SF₆ के बजाय शुष्क हवा का उपयोग करते हैं।
इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर उपकरण का एक विश्वसनीय चीन आपूर्तिकर्ता कई बिजली वितरण क्षेत्रों में उपयोग किए जाने वाले उत्पाद प्रदान करता है।
सामान्य अनुप्रयोगों में शामिल हैं:
शहरी रेल पारगमन विद्युत प्रणालियाँ
औद्योगिक वितरण नेटवर्क
धातुकर्म और पेट्रोकेमिकल संयंत्र
मध्यम-वोल्टेज सबस्टेशन
उच्च ऊंचाई वाली पावर ग्रिड अवसंरचना
