कमविलस्थिर प्रदान करता हैउच्च वोल्टेज और मध्यम वोल्टेज स्विचगियरविद्युत ऊर्जा प्रणालियों के सुरक्षित नियंत्रण, सुरक्षा और अलगाव के लिए डिज़ाइन किया गया। चीन में एक पेशेवर स्विचगियर निर्माता के रूप में, कॉमविल आपको स्थिर प्रदर्शन, स्टॉक उपलब्धता और थोक या अनुकूलित ऑर्डर के विकल्पों के साथ चीन में बने उच्च गुणवत्ता वाले स्विचगियर उत्पाद प्रदान करता है। ये उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर सिस्टम परिचालन सुरक्षा और सिस्टम स्थिरता सुनिश्चित करते हुए विद्युत ऊर्जा को कुशलतापूर्वक प्रबंधित करने के लिए औद्योगिक संयंत्रों, सबस्टेशनों और बिजली वितरण नेटवर्क के लिए उपयुक्त हैं।
उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर, मध्यम और उच्च वोल्टेज रेंज में संचालित पावर सर्किट को नियंत्रित करने, सुरक्षा करने और अलग करने के लिए उपयोग किए जाने वाले विद्युत उपकरण को संदर्भित करता है। स्विचगियर विद्युत नेटवर्क के विश्वसनीय संचालन को सुनिश्चित करने के लिए सर्किट ब्रेकर, सुरक्षा रिले, बसबार और इन्सुलेशन सिस्टम जैसे घटकों को एकीकृत करता है।
वितरण प्रणाली में, उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर केंद्रीय नियंत्रण बिंदु के रूप में कार्य करता है जो बिजली के प्रवाह का प्रबंधन करता है। यह दोषपूर्ण सर्किट को डिस्कनेक्ट करता है, उपकरण को ओवरलोड या शॉर्ट सर्किट से बचाता है, और अलगाव तंत्र के माध्यम से सुरक्षित रखरखाव सुनिश्चित करता है।
विद्युत स्विचगियर को आम तौर पर वोल्टेज स्तर के अनुसार वर्गीकृत किया जाता है। इन वर्गीकरणों को समझने से यह निर्धारित करने में मदद मिलती है कि बिजली प्रणाली में उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर कहाँ लागू किया जाता है।
वोल्टेज रेंज: आमतौर पर 1 केवी से 36 केवी तक
अनुप्रयोग: औद्योगिक संयंत्र, वाणिज्यिक सुविधाएं, नवीकरणीय ऊर्जा प्रणाली और क्षेत्रीय सबस्टेशन
सामान्य विन्यास: धातु-संलग्न स्विचगियर, वैक्यूम सर्किट ब्रेकर सिस्टम
वोल्टेज रेंज: आमतौर पर 35 केवी से ऊपर
अनुप्रयोग: ट्रांसमिशन नेटवर्क, बड़े सबस्टेशन, बिजली संयंत्र
विशिष्ट उपकरण: गैस-इंसुलेटेड स्विचगियर (जीआईएस) और एयर-इंसुलेटेड स्विचगियर (एआईएस)
दोनों प्रकार के उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर को विद्युत नेटवर्क के भीतर दोष सुरक्षा, सिस्टम स्विचिंग और सुरक्षित अलगाव को संभालने के लिए डिज़ाइन किया गया है।
| विशेषता | एलवी स्विचगियर | एमवी स्विचगियर | एचवी स्विचगियर |
| इन्सुलेशन | एयर अछूता | वायु/SF6 गैस/वैक्यूम इन्सुलेशन | SF6 गैस/मिश्रित इन्सुलेशन/तेल इन्सुलेशन |
| परिपथ वियोजक | एमसीसीबी, एमसीबी | वैक्यूम/SF6 सर्किट ब्रेकर | एसएफ6 ब्रेकर, जीआईएस (गैस-इंसुलेटेड स्विचगियर) |
| डिज़ाइन | दराज-प्रकार/स्थिर, मॉड्यूलर | धातु-आवरण (उदाहरण के लिए, KYN28), विभाजित | आउटडोर इंस्टालेशन, अत्यधिक एकीकृत जीआईएस |
| सुरक्षा | अधिभार, शॉर्ट-सर्किट, रिसाव | रिले सुरक्षा, आर्क फ्लैश का पता लगाना | विभेदक सुरक्षा, स्वत: पुनः बंद होना |
| सामान्य मॉडल | जीसीएस, एमएनएस, जीजीडी | KYN28, XGN15, UniGear ZS1 | जीआईएस (जैसे, एबीबी ईएलके-4), एआईएस (एयर-इंसुलेटेड स्विचगियर) |
कमविलउच्च वोल्टेज और मध्यम वोल्टेज स्विचगियरइसमें कई संरचनात्मक और कार्यात्मक विशेषताएं शामिल हैं जो विश्वसनीय सिस्टम संचालन का समर्थन करती हैं:
1. इन्सुलेशन सिस्टम
वोल्टेज स्तर और स्थापना वातावरण के आधार पर विभिन्न इन्सुलेशन विधियों जैसे वायु इन्सुलेशन, वैक्यूम रुकावट और एसएफ 6 गैस इन्सुलेशन का उपयोग किया जाता है।
2. सर्किट ब्रेकर प्रौद्योगिकी
मध्यम वोल्टेज सिस्टम आमतौर पर वैक्यूम सर्किट ब्रेकर का उपयोग करते हैं, जबकि उच्च वोल्टेज सिस्टम अक्सर उच्च विद्युत तनाव को प्रबंधित करने के लिए एसएफ 6 सर्किट ब्रेकर या जीआईएस तकनीक का उपयोग करते हैं।

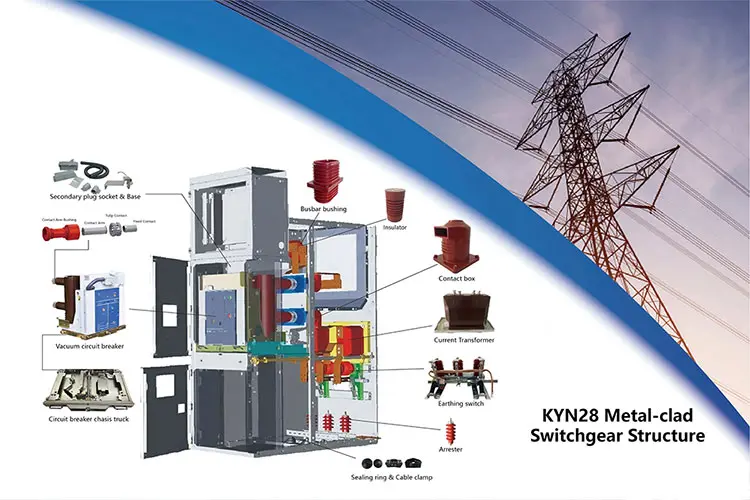

3. खण्डित डिज़ाइन
मेटल-क्लैड और मेटल-संलग्न संरचनाएं बसबार, ब्रेकर और नियंत्रण सर्किट जैसे प्रमुख घटकों को अलग करती हैं, जिससे संचालन और रखरखाव के दौरान सुरक्षा में सुधार होता है।
4. सुरक्षा और निगरानी
एकीकृत रिले सुरक्षा प्रणालियाँ ओवरलोड, शॉर्ट सर्किट, या असामान्य वोल्टेज स्थितियों जैसे दोषों का पता लगाती हैं और स्वचालित रूप से प्रभावित सर्किट को अलग करती हैं।
ये सुविधाएँ उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर को जटिल बिजली वितरण वातावरण में सुरक्षित रूप से संचालित करने की अनुमति देती हैं।

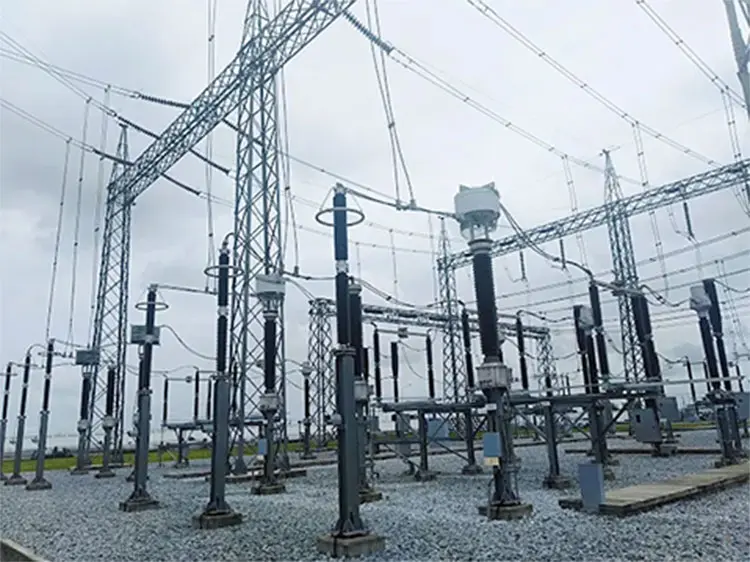

उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर का व्यापक रूप से विद्युत बुनियादी ढांचे और औद्योगिक सुविधाओं में उपयोग किया जाता है। सामान्य अनुप्रयोगों में शामिल हैं:
विद्युत सबस्टेशन और ट्रांसमिशन नेटवर्क
औद्योगिक विनिर्माण संयंत्र
नवीकरणीय ऊर्जा ग्रिड कनेक्शन जैसे पवन और सौर फार्म
वाणिज्यिक विद्युत वितरण प्रणालियाँ
उपयोगिता विद्युत नेटवर्क
एक अनुभवी आपूर्तिकर्ता के रूप में, कॉमविल विभिन्न वोल्टेज स्तरों और स्थापना आवश्यकताओं के लिए डिज़ाइन किए गए थोक, अनुकूलित और स्टॉक स्विचगियर उत्पादों के साथ परियोजना खरीद का समर्थन करता है।
Q1: मध्यम और उच्च वोल्टेज स्विचगियर के बीच क्या अंतर है?
मध्यम वोल्टेज स्विचगियर आमतौर पर 1 केवी और 36 केवी के बीच संचालित होता है, जबकि उच्च वोल्टेज स्विचगियर 36 केवी से ऊपर के सिस्टम, जैसे ट्रांसमिशन नेटवर्क और पावर प्लांट के लिए डिज़ाइन किया गया है।
Q2: बिजली प्रणालियों में स्विचगियर क्यों महत्वपूर्ण है?
स्विचगियर दोषों को अलग करके, वर्तमान प्रवाह को नियंत्रित करके और विद्युत नेटवर्क के भीतर सुरक्षित रखरखाव को सक्षम करके विद्युत उपकरणों की सुरक्षा करता है।
Q3: क्या ये उत्पाद थोक खरीद के लिए उपलब्ध हैं?
हाँ। कॉमविल थोक ऑर्डर के लिए उच्च वोल्टेज और मध्यम वोल्टेज स्विचगियर की आपूर्ति करता है और तेजी से वितरण के लिए स्टॉक में कुछ मॉडल रखता है।
यदि आपके पास कोई प्रश्न है, या आपको अपने प्रोजेक्ट के लिए गियर चुनने में मदद चाहिए (थोक ऑर्डर, कस्टम सेटअप, जो भी आपको चाहिए), तो कृपया हमसे संपर्क करें। हम आपको इसके बारे में बताएंगे - कोई फैंसी शब्दजाल नहीं, बस सीधे बात करें कि आपके लिए क्या काम करेगा।
