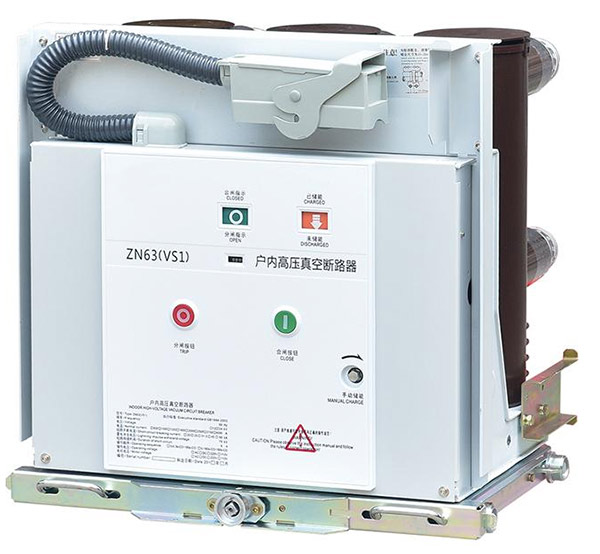

वैक्यूम सर्किट ब्रेकर मध्यम-वोल्टेज स्विचिंग सुरक्षा, विश्वसनीयता और ग्रिड नियंत्रण में कैसे सुधार कर सकता है?

मध्यम-वोल्टेज स्विचिंग को विशेष सुरक्षा की आवश्यकता क्यों है?

मध्यम-वोल्टेज विद्युत प्रणालियाँ वोल्टेज स्तरों पर काम करती हैं जिनके लिए सावधानीपूर्वक समन्वित स्विचिंग और सुरक्षा उपकरण की आवश्यकता होती है। स्विचिंग डिवाइस को न केवल सामान्य लोड करंट ले जाना चाहिए बल्कि नेटवर्क में खराबी आने पर सही ढंग से प्रतिक्रिया भी देनी चाहिए।

विद्युत वितरण नेटवर्क नियमित रूप से ट्रांसफार्मर, मोटर, जनरेटर, औद्योगिक फीडर, उपयोगिता लाइनें, नवीकरणीय-ऊर्जा स्रोतों और अन्य भारों को जोड़ते हैं। सामान्य परिस्थितियों में, कंडक्टरों और स्विचिंग उपकरणों के माध्यम से करंट लगातार प्रवाहित होता रहता है। हालांकि, शॉर्ट सर्किट के दौरान, करंट नाटकीय रूप से बढ़ सकता है और पर्याप्त थर्मल और इलेक्ट्रोडायनामिक तनाव उत्पन्न कर सकता है।

एक सर्किट ब्रेकर उस धारा को बाधित करने की एक नियंत्रित विधि प्रदान करता है। इसके संचालन को सुरक्षा रिले, वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, नियंत्रण सर्किट और विद्युत नेटवर्क के समग्र सुरक्षा दर्शन के साथ समन्वयित करने की आवश्यकता है।

व्यवधान माध्यम विशेष रूप से महत्वपूर्ण है. ऐतिहासिक रूप से, सर्किट ब्रेकरों ने संपर्कों के अलग होने पर बनने वाले चाप को नियंत्रित करने के लिए कई तरीकों का उपयोग किया है। वायु, तेल और विभिन्न गैसों का उपयोग विभिन्न पीढ़ियों के उपकरणों में किया गया है। वैक्यूम तकनीक एक और दृष्टिकोण प्रदान करती है जिसमें प्राथमिक आर्क-इंटरप्टिंग प्रक्रिया एक सीलबंद वैक्यूम इंटरप्टर के अंदर होती है।

इसलिए ब्रेकर के कार्य पर सिस्टम स्तर पर विचार किया जाना चाहिए। एक उच्च व्यवधान रेटिंग गलत सुरक्षा सेटिंग की भरपाई नहीं कर सकती। एक अच्छी तरह से डिज़ाइन किया गया ब्रेकर अपर्याप्त केबल समाप्ति की भरपाई नहीं कर सकता है। एक परिष्कृत नियंत्रक उस यांत्रिक तंत्र को ठीक नहीं कर सकता जिसका रखरखाव सही ढंग से नहीं किया गया है।

अच्छी स्विचगियर इंजीनियरिंग इन तत्वों को जोड़ती है। ब्रेकर, बसबार, फीडर, सुरक्षा रिले, उपकरण ट्रांसफार्मर, नियंत्रण शक्ति, इंटरलॉक और बाड़े सभी को एक ही विद्युत प्रणाली के आसपास निर्दिष्ट किया जाना चाहिए।

फॉल्ट रुकावट सामान्य स्विचिंग से भिन्न क्यों है?

सामान्य लोड स्थितियों के तहत सर्किट को खोलना और शॉर्ट सर्किट को साफ़ करना समतुल्य ऑपरेशन नहीं हैं। किसी गलती के दौरान, करंट बहुत बड़ा हो सकता है, और गलती से जुड़ी विद्युत ऊर्जा महत्वपूर्ण होती है।

इसलिए ब्रेकर को वोल्टेज और सिस्टम स्थितियों पर करंट को बाधित करने में सक्षम होना चाहिए जिसके लिए इसे डिज़ाइन किया गया था। जुड़े उपकरणों की सुरक्षा और इच्छित सुरक्षा समन्वय बनाए रखने के लिए व्यवधान प्रक्रिया भी इतनी जल्दी होनी चाहिए।

यह व्यवधान प्रौद्योगिकी को कॉस्मेटिक उत्पाद सुविधा के बजाय एक मौलिक इंजीनियरिंग निर्णय बनाता है।

ब्रेकर के मुख्य घटक क्या हैं?

एक आधुनिक मध्यम-वोल्टेज ब्रेकर में कई कार्यात्मक असेंबली होती हैं। प्रत्येक वर्तमान पथ, रुकावट प्रक्रिया, यांत्रिक संचालन, इन्सुलेशन प्रणाली, नियंत्रण इंटरफ़ेस, या स्थापना संरचना में योगदान देता है।

वैक्यूम इंटरप्रेटर

वैक्यूम इंटरप्रेटर में निश्चित संपर्क, गतिशील संपर्क, संपर्क रॉड, आंतरिक परिरक्षण तत्व और सीलबंद बाड़े शामिल हैं। यह निर्वात वातावरण में धारा को बाधित करने के लिए जिम्मेदार हिस्सा है।

इसकी आयामी सटीकता और आंतरिक निर्माण महत्वपूर्ण है क्योंकि संपर्क अंतराल, संरेखण, संपर्क दबाव और ढांकता हुआ ज्यामिति इच्छित डिजाइन सीमाओं के भीतर रहना चाहिए।

संचालन तंत्र

ऑपरेटिंग तंत्र संग्रहीत या आपूर्ति की गई यांत्रिक ऊर्जा को संपर्क गति में परिवर्तित करता है। स्प्रिंग-संचालित तंत्र का व्यापक रूप से मध्यम-वोल्टेज अनुप्रयोगों में उपयोग किया जाता है, जबकि विद्युत चुम्बकीय ऑपरेटिंग सिस्टम कुछ डिज़ाइनों में उपलब्ध हैं।

तंत्र को लगातार समय और यात्रा के साथ इंटरप्रेटर को खोलना और बंद करना होगा। इसे बंद स्थिति में आवश्यक संपर्क बल बनाए रखने की भी आवश्यकता है।

इन्सुलेट समर्थन

इन्सुलेशन जमीन पर मौजूद बाड़े और आसपास की संरचनाओं से ऊर्जावान घटकों को भौतिक रूप से अलग करने का समर्थन करता है। वे आवश्यक मंजूरी और यांत्रिक स्थिरता बनाए रखने में भी मदद करते हैं।

टर्मिनल और वर्तमान पथ

प्राथमिक टर्मिनल ब्रेकर को अपस्ट्रीम और डाउनस्ट्रीम विद्युत नेटवर्क से जोड़ते हैं। उनका डिज़ाइन यह निर्धारित करता है कि ब्रेकर बसबारों, केबल कनेक्शन या अन्य स्विचगियर घटकों के साथ कैसे इंटरफेस करता है।

स्थिति और संकेत प्रणाली

कई स्विचगियर इंस्टॉलेशन में, यांत्रिक संकेतक दिखाते हैं कि ब्रेकर खुला है, बंद है, या किसी अन्य परिभाषित स्थिति में है। यह वापस लेने योग्य उपकरणों के लिए विशेष रूप से महत्वपूर्ण हो सकता है।

नियंत्रण और सहायक सर्किट

सहायक संपर्क, ट्रिप कॉइल, क्लोजिंग कॉइल, मोटर ड्राइव, स्थिति स्विच और अन्य सर्किट ब्रेकर को सुरक्षा और नियंत्रण उपकरण के साथ संचार करने की अनुमति देते हैं।

यांत्रिक तुल्यकालन

तीन-चरण ब्रेकरों को समन्वित तरीके से संचालित करने के लिए संपर्कों की आवश्यकता होती है। तंत्र गति को अलग-अलग ध्रुवों पर स्थानांतरित करता है ताकि चरण आवश्यक समय संबंध के भीतर खुलें और बंद हों।

अत्यधिक समय भिन्नता स्विचिंग प्रदर्शन को प्रभावित कर सकती है, इसलिए तंत्र समायोजन और निरीक्षण गुणवत्ता नियंत्रण और रखरखाव के महत्वपूर्ण भाग हैं।

घटक एकीकरण क्यों मायने रखता है

एक उच्च-गुणवत्ता वाला इंटरप्टर खराब तंत्र संरेखण की भरपाई नहीं कर सकता है। मजबूत इन्सुलेशन गलत तरीके से डिज़ाइन किए गए टर्मिनल कनेक्शन की भरपाई नहीं कर सकता है। एक सटीक रिले अपर्याप्त नियंत्रण वायरिंग की भरपाई नहीं कर सकता है।

इसलिए विश्वसनीय ब्रेकर का प्रदर्शन इन सभी घटकों की परस्पर क्रिया पर निर्भर करता है।

शॉर्ट-सर्किट क्षमता और व्यवधान गति क्यों महत्वपूर्ण हैं?

मध्यम-वोल्टेज सर्किट ब्रेकर चयन में शॉर्ट-सर्किट प्रदर्शन सबसे महत्वपूर्ण विशिष्टताओं में से एक है। एक दोष छोटी अवधि के भीतर बहुत बड़ी धाराएं और उच्च विद्युत यांत्रिक बल उत्पन्न कर सकता है।

शॉर्ट सर्किट करेंट

उपलब्ध फॉल्ट करंट जनरेटर, ट्रांसफार्मर, कंडक्टर और सिस्टम प्रतिबाधा सहित विद्युत नेटवर्क द्वारा निर्धारित किया जाता है। एक स्विचगियर इंजीनियर आमतौर पर शॉर्ट-सर्किट अध्ययन के माध्यम से इसे निर्धारित करता है।

ब्रेकर में गणना की गई दोष स्थितियों के लिए उपयुक्त रुकावट क्षमता होनी चाहिए।

ब्रेकिंग करंट

ब्रेकर को रेटेड सिस्टम वोल्टेज पर निर्दिष्ट शॉर्ट-सर्किट करंट को बाधित करने में सक्षम होना चाहिए। विद्युत धारा समाप्त होने के बाद रुकावट प्रक्रिया को ढांकता हुआ पुनर्प्राप्ति बनाए रखने की आवश्यकता होती है।

कम समय में झेलना

जब सुरक्षा प्रणाली घटना को साफ़ कर रही हो तो स्विचगियर असेंबलियाँ भी दोष धाराओं के संपर्क में आ सकती हैं। यांत्रिक और तापीय संरचना को लागू अवधि के लिए परिभाषित धारा का सामना करना होगा।

चरम झेलना

फ़ॉल्ट करंट का चरम मान कंडक्टरों और संरचनात्मक घटकों पर इलेक्ट्रोडायनामिक बल उत्पन्न करता है। यांत्रिक डिज़ाइन को इन तनावों का ध्यान रखना चाहिए।

व्यवधान का समय

कुल दोष-समाशोधन अनुक्रम में कई चरण शामिल हैं: दोष का पता लगाना, रिले निर्णय, ट्रिप-सिग्नल ट्रांसमिशन, ऑपरेटिंग तंत्र आंदोलन, संपर्क पृथक्करण, आर्क रुकावट और नेटवर्क पुनर्प्राप्ति।

ब्रेकर स्वतंत्र रूप से कार्य नहीं करता है. संपूर्ण समाशोधन समय रिले, नियंत्रण सर्किटरी, ट्रिप कॉइल, यांत्रिक तंत्र, संपर्क आंदोलन और विद्युत प्रणाली पर निर्भर करता है।

माध्यम में व्यवधान क्यों मायने रखता है

रुकावट माध्यम यह निर्धारित करता है कि संपर्क पृथक्करण के दौरान चाप कैसे व्यवहार करता है। वैक्यूम तकनीक एक नियंत्रित सीलबंद वातावरण प्रदान करती है और रुकावट प्राप्त करने के लिए संपर्क ज्यामिति और सामग्री व्यवहार का उपयोग करती है।

कुछ पुरानी रुकावट प्रौद्योगिकियों की तुलना में यह कॉम्पैक्ट इंटरप्टर आयाम और अपेक्षाकृत सरल इंटरप्टिंग कक्ष की अनुमति दे सकता है।

हालाँकि, अंतिम ब्रेकर रेटिंग अभी भी पूर्ण डिज़ाइन पर निर्भर करती है। वैक्यूम तकनीक का मतलब यह नहीं है कि प्रत्येक वैक्यूम ब्रेकर किसी भी मनमाने फॉल्ट करंट को बाधित कर सकता है।

इसलिए सही तकनीकी दृष्टिकोण गणना किए गए सिस्टम दोष स्तर से शुरू करना है और फिर लागू मानक के तहत ब्रेकर की रेटेड इंटरप्टिंग और झेलने की क्षमताओं को सत्यापित करना है।

इनडोर और आउटडोर डिज़ाइन के बीच क्या अंतर है?

इनडोर और आउटडोर ब्रेकर बहुत भिन्न यांत्रिक और पर्यावरणीय आवश्यकताओं के साथ एक ही मूल रुकावट सिद्धांत का उपयोग कर सकते हैं।

इनडोर ब्रेकर

इनडोर ब्रेकर आमतौर पर स्विचगियर कैबिनेट या इलेक्ट्रिकल रूम के भीतर स्थापित किए जाते हैं। उनके आसपास का वातावरण अधिक नियंत्रित हो सकता है, जिससे कॉम्पैक्ट इन्सुलेशन और बाड़े की व्यवस्था की जा सकेगी।

इनडोर डिज़ाइन अक्सर मेटल-क्लैड स्विचगियर के भीतर निकासी योग्य इकाइयों या निश्चित इंस्टॉलेशन के रूप में दिखाई देते हैं। सटीक व्यवस्था पैनल आर्किटेक्चर पर निर्भर करती है।

आउटडोर ब्रेकर

बाहरी उपकरणों को बारिश, नमी, तापमान में बदलाव, धूप, प्रदूषण, धूल, हवा और अन्य पर्यावरणीय तनाव को सहन करना चाहिए।

इसलिए बाहरी उत्पादों को उपयुक्त बाड़े की सीलिंग, बाहरी इन्सुलेशन, सामग्री चयन, सतह सुरक्षा और मौसम प्रतिरोधी तंत्र की आवश्यकता होती है।

समग्र इन्सुलेशन

आउटडोर ब्रेकर उत्पाद वास्तुकला के आधार पर मिश्रित इन्सुलेशन सामग्री जैसे सिलिकॉन रबर या एपॉक्सी-आधारित घटकों का उपयोग कर सकते हैं। सही ढंग से डिजाइन किए जाने पर ये सामग्रियां बदलती पर्यावरणीय परिस्थितियों में इन्सुलेशन प्रदर्शन का समर्थन कर सकती हैं।

पोल-माउंटेड संस्थापन

कुछ आउटडोर वितरण ब्रेकर पोल माउंटिंग के लिए डिज़ाइन किए गए हैं। यह कॉन्फ़िगरेशन ओवरहेड वितरण नेटवर्क में एकीकरण को सरल बना सकता है और स्विचिंग डिवाइस को अपेक्षाकृत छोटे पदचिह्न पर कब्जा करने की अनुमति दे सकता है।

सबस्टेशन स्थापना

सबस्टेशन ब्रेकर संरचनाओं पर या बाहरी स्विचगियर असेंबलियों के भीतर स्थापित किए जा सकते हैं। बसबारों, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, सर्ज अरेस्टर और ग्राउंडिंग सिस्टम से उनके कनेक्शन को समन्वित करने की आवश्यकता है।

वातावरणीय कारक

तापमान, ऊंचाई, प्रदूषण, आर्द्रता, नमक का जोखिम और पराबैंगनी विकिरण सभी उपकरण चयन को प्रभावित कर सकते हैं।

उदाहरण के लिए, उच्च ऊंचाई वायु इन्सुलेशन के ढांकता हुआ प्रदर्शन को प्रभावित कर सकती है, जबकि गंभीर प्रदूषण बाहरी इन्सुलेशन सतहों को प्रभावित कर सकता है। तटीय वातावरण संक्षारण जोखिम को बढ़ा सकता है, खासकर धातु संरचनाओं और कनेक्शनों के आसपास।

इनडोर का मतलब रखरखाव-मुक्त नहीं है

इनडोर उपकरण सीधे मौसम से सुरक्षित रहते हैं, लेकिन धूल, संक्षेपण, तापमान चक्र और यांत्रिक टूट-फूट अभी भी तंत्र और विद्युत कनेक्शन को प्रभावित कर सकते हैं।

इसलिए यह मानने के बजाय कि इनडोर उपकरण आदर्श परिस्थितियों में काम करते हैं, पर्यावरण संरक्षण का वास्तविक मूल्यांकन किया जाना चाहिए।

ब्रेकर सुरक्षा रिले और सेंसर के साथ कैसे काम करता है?

एक सर्किट ब्रेकर शायद ही कभी अकेले संचालित होता है। इसकी यात्रा और समापन क्रियाएं आम तौर पर एक सुरक्षा प्रणाली के साथ समन्वित होती हैं जो विद्युत स्थितियों को मापती है और निर्धारित करती है कि स्विचिंग कार्रवाई की आवश्यकता कब होती है।

वर्तमान ट्रांसफार्मर

वर्तमान ट्रांसफार्मर सुरक्षा रिले और मीटरों को स्केल की गई वर्तमान जानकारी प्रदान करते हैं। उनके अनुपात और सटीकता विशेषताओं को सुरक्षा योजना से मेल खाना चाहिए।

वर्तमान ट्रांसफार्मर और ब्रेकर एक ही दोष-समाशोधन श्रृंखला का हिस्सा बनते हैं। यदि सीटी कॉन्फ़िगरेशन या वायरिंग गलत है, तो रिले को अपेक्षित सिग्नल प्राप्त नहीं हो सकता है।

वोल्टेज ट्रांसफार्मर

वोल्टेज ट्रांसफार्मर सुरक्षा, मीटरिंग, सिंक्रोनाइज़ेशन और नियंत्रण के लिए वोल्टेज जानकारी प्रदान कर सकते हैं। सुरक्षा फ़ंक्शन के आधार पर, रिले नेटवर्क की विद्युत स्थिति निर्धारित करने के लिए करंट के साथ वोल्टेज का उपयोग कर सकता है।

सुरक्षा रिले

सुरक्षा रिले लगातार विद्युत माप का मूल्यांकन करते हैं। अनुप्रयोग के आधार पर, कार्यों में ओवरकरंट, अर्थ फॉल्ट, अंडरवोल्टेज, ओवरवोल्टेज, दिशात्मक सुरक्षा, मोटर सुरक्षा, ट्रांसफार्मर सुरक्षा, या अन्य विशेष कार्य शामिल हो सकते हैं।

ट्रिप सर्किट

जब रिले निर्धारित करता है कि ब्रेकर खुलना चाहिए, तो यह नियंत्रण सर्किट के माध्यम से एक ट्रिप कमांड भेजता है। ट्रिप कॉइल तंत्र को सक्रिय करता है, जो फिर संपर्कों को अलग करता है।

समापन नियंत्रण

समापन भी नियंत्रित है. सिस्टम में स्थानीय और दूरस्थ समापन नियंत्रण, विद्युत इंटरलॉक, सिंक्रनाइज़ेशन फ़ंक्शन और अनुमेय सिग्नल शामिल हो सकते हैं।

इंटरलॉकिंग

इंटरलॉकिंग एक महत्वपूर्ण सुरक्षा सुविधा है. जब उपकरण अनुपयुक्त स्थिति में हो तो मैकेनिकल या इलेक्ट्रिकल इंटरलॉक चयनित कार्यों को रोक सकते हैं।

उदाहरण के लिए, एक निकासी योग्य ब्रेकर को बंद होने पर स्थितियों के बीच स्थानांतरित करने की अनुमति नहीं दी जा सकती है। सिस्टम आर्किटेक्चर के आधार पर, प्राथमिक सर्किट के सक्रिय होने पर अर्थिंग स्विच को संचालित होने से रोका जा सकता है।

दूरस्थ निगरानी

आधुनिक विद्युत प्रतिष्ठान ब्रेकर की स्थिति, यात्रा की स्थिति, तंत्र की स्थिति और अन्य मापदंडों की निगरानी के लिए डिजिटल संचार का तेजी से उपयोग कर रहे हैं।

दूरस्थ जानकारी परिचालन जागरूकता में सुधार कर सकती है, लेकिन डिजिटल निगरानी सही स्थानीय सुरक्षा प्रक्रियाओं को प्रतिस्थापित नहीं करती है। रखरखाव टीमों को अभी भी परिभाषित अलगाव, सत्यापन, ग्राउंडिंग और कार्य प्रथाओं की आवश्यकता है।

कौन सी सामान्य चयन और स्थापना गलतियों से बचना चाहिए?

कई ब्रेकर समस्याओं का कारण अपूर्ण विशिष्टताओं या स्थापना मान्यताओं का पता लगाया जा सकता है। सबसे महत्वपूर्ण त्रुटियां तब होती हैं जब इंजीनियर ब्रेकर को पूर्ण सुरक्षा और वितरण प्रणाली के हिस्से के बजाय एक अलग घटक के रूप में मानते हैं।

• केवल वोल्टेज द्वारा चयन:रेटेड करंट, दोष क्षमता, इन्सुलेशन, संचालन तंत्र और पर्यावरण का भी मिलान होना आवश्यक है।
• शॉर्ट-सर्किट गणनाओं को अनदेखा करना:ब्रेकर रेटिंग को अंतिम रूप देने से पहले उपलब्ध फॉल्ट करंट स्थापित किया जाना चाहिए।
• सुरक्षा समन्वय की अनदेखी:रिले सेटिंग्स और ब्रेकर प्रदर्शन को वांछित चयनात्मकता का समर्थन करना चाहिए।
• केबल स्थान को कम आंकना:केबल समाप्ति और झुकने वाली त्रिज्या व्यावहारिक स्विचगियर व्यवस्था को प्रभावित कर सकती है।
• नियंत्रण वोल्टेज की अनदेखी:ट्रिप और क्लोज सर्किट के लिए उपयुक्त सहायक शक्ति की आवश्यकता होती है।
• इंटरलॉक को नजरअंदाज करना:संपूर्ण स्विचगियर आर्किटेक्चर के विरुद्ध ऑपरेटिंग अनुक्रमों की जाँच की जानी चाहिए।
• रखरखाव योजना छोड़ना:तंत्र, टर्मिनल, नियंत्रण सर्किट और आसपास के स्विचगियर को अभी भी निरीक्षण की आवश्यकता है।
• अपूर्ण दस्तावेज़ का उपयोग करना:चित्र, वायरिंग आरेख, नेमप्लेट डेटा और परीक्षण रिकॉर्ड को समान कॉन्फ़िगरेशन का वर्णन करना चाहिए।

"उच्चतम रेटिंग हमेशा बेहतर होती है" समस्या

उच्च रेटिंग स्वचालित रूप से सही इंजीनियरिंग विकल्प नहीं है। ब्रेकर को अभी भी भौतिक स्विचगियर, केबल व्यवस्था, सुरक्षा प्रणाली, नियंत्रण वोल्टेज और स्थापना वातावरण में फिट होने की आवश्यकता है।

चयन गणना की गई आवश्यकताओं और लागू डिज़ाइन मार्जिन पर आधारित होना चाहिए।

"वैक्यूम का अर्थ है रखरखाव-मुक्त" समस्या

वैक्यूम इंटरप्रेटर को सील कर दिया जाता है, लेकिन ब्रेकर में यांत्रिक और विद्युत घटक होते हैं जो टूट-फूट का अनुभव कर सकते हैं। स्प्रिंग्स, बियरिंग्स, लिंकेज, सहायक स्विच, ट्रिप सर्किट, टर्मिनल और नियंत्रण कनेक्टर सभी प्रासंगिक रखरखाव बिंदु बने हुए हैं।

"हर जगह एक ही ब्रेकर" समस्या

एक साफ़ इनडोर औद्योगिक कमरा और एक तटीय आउटडोर सबस्टेशन बहुत अलग वातावरण का प्रतिनिधित्व करते हैं। एक ही भौतिक संरचना को स्वचालित रूप से दोनों के लिए उपयुक्त नहीं माना जाना चाहिए।

"इंस्टॉलेशन बाद में" समस्या

स्विचगियर डिज़ाइन के दौरान ब्रेकर माउंटिंग, केबल समाप्ति, नियंत्रण वायरिंग, इंटरलॉक और बाड़े के आयामों पर विचार किया जाना चाहिए। विनिर्माण के बाद इन विवरणों को दोबारा लगाना कठिन हो सकता है।

"दस्तावेज़ एक बार" समस्या

किसी प्रोजेक्ट के दौरान किए गए परिवर्तन सिंगल-लाइन आरेख, पैनल ड्राइंग, वायरिंग स्कीमैटिक्स, सुरक्षा सेटिंग्स, सामग्री के बिल और कमीशनिंग दस्तावेजों में लगातार प्रतिबिंबित होने चाहिए।

एक व्यावसायिक तकनीकी विशिष्टता में क्या शामिल होना चाहिए?

एक पेशेवर विनिर्देश को उपकरण के निर्माण या स्थापना तक पहुंचने से पहले सही ब्रेकर का चयन करने के लिए इंजीनियरों और क्रय टीमों को पर्याप्त जानकारी देनी चाहिए।

एकल-पंक्ति आरेख से प्रारंभ करें

सिंगल-लाइन आरेख परिभाषित करता है कि ब्रेकर विद्युत नेटवर्क में कहाँ बैठता है। यह इनकमिंग और आउटगोइंग फीडर, ट्रांसफार्मर, मोटर, जनरेटर, बसबार, सुरक्षा क्षेत्र और अन्य प्रमुख तत्वों को दिखाता है।

ब्रेकर विनिर्देश को इस विद्युत संदर्भ से विकसित किया जाना चाहिए।

ब्रेकर की स्थिति को परिभाषित करें

विनिर्देश में बताया जाना चाहिए कि क्या ब्रेकर तय हो गया है या वापस लेने योग्य है और प्रासंगिक स्थिति और इंटरलॉकिंग आवश्यकताओं का वर्णन करना चाहिए।

प्राथमिक कनेक्शन को परिभाषित करें

स्विचगियर एकीकरण के लिए कनेक्शन ज्यामिति विशेष रूप से महत्वपूर्ण है। बसबार रिक्ति, केबल समाप्ति, टर्मिनल ओरिएंटेशन और चरण व्यवस्था पैनल डिजाइन के अनुरूप होनी चाहिए।

सहायक कार्यों को परिभाषित करें

जहां लागू हो वहां सहायक संपर्क, ट्रिप कॉइल, क्लोजिंग कॉइल, अंडरवोल्टेज रिलीज, मोटर ऑपरेटर, मैकेनिकल संकेतक और रिमोट-कंट्रोल इंटरफेस को स्पष्ट रूप से सूचीबद्ध किया जाना चाहिए।

सुरक्षा आवश्यकताओं को परिभाषित करें

सुरक्षा विनिर्देश में आवश्यक रिले फ़ंक्शन, सीटी अनुपात, वोल्टेज इनपुट जहां लागू हो, ट्रिप लॉजिक, इंटरलॉक और संचार इंटरफेस की पहचान होनी चाहिए।

पर्यावरणीय आवश्यकताओं को परिभाषित करें

परियोजना को यह पहचानना चाहिए कि ब्रेकर घर के अंदर या बाहर काम करेगा या नहीं और जहां लागू हो, प्रासंगिक तापमान, ऊंचाई, आर्द्रता, प्रदूषण, भूकंपीय और संक्षारण जानकारी प्रदान करेगा।

परीक्षण आवश्यकताओं को परिभाषित करें

तकनीकी दस्तावेज़ में लागू मानकों, नियमित परीक्षणों, प्रकार-परीक्षण अपेक्षाओं, निरीक्षण आवश्यकताओं और कमीशनिंग प्रक्रियाओं की पहचान होनी चाहिए।

1. विद्युत प्रणाली को परिभाषित करें:वोल्टेज, आवृत्ति, नेटवर्क कॉन्फ़िगरेशन और ग्राउंडिंग व्यवस्था स्थापित करें।
2. सिस्टम दोष स्थितियों की गणना करें:ब्रेकर स्थान पर उपलब्ध शॉर्ट-सर्किट करंट का निर्धारण करें।
3. सतत भार को परिभाषित करें:रेटेड वर्तमान और अपेक्षित परिचालन स्थितियाँ स्थापित करें।
4. व्यवधान आर्किटेक्चर चुनें:वैक्यूम तकनीक और उपयुक्त ब्रेकर कॉन्फ़िगरेशन की पुष्टि करें।
5. ऑपरेटिंग तंत्र को परिभाषित करें:आवश्यक स्प्रिंग या विद्युत चुम्बकीय व्यवस्था और संचालन क्रम निर्दिष्ट करें।
6. सुरक्षा को परिभाषित करें:सीटी, वोल्टेज इनपुट, रिले, ट्रिप सर्किट और इंटरलॉक का समन्वय करें।
7. भौतिक स्थापना को परिभाषित करें:निश्चित या वापस लेने योग्य निर्माण, टर्मिनल, आयाम और केबल इंटरफेस की पुष्टि करें।
8. साइट की स्थितियों की समीक्षा करें:तापमान, आर्द्रता, ऊंचाई, प्रदूषण, संक्षारण और पर्यावरणीय जोखिम की पुष्टि करें।
9. परीक्षण को परिभाषित करें:लागू दिनचर्या, प्रकार, फ़ैक्टरी, साइट और कमीशनिंग परीक्षणों की पुष्टि करें।
10. नियंत्रण दस्तावेज़ीकरण:सुनिश्चित करें कि सभी चित्र, सेटिंग्स, विनिर्देश और प्रमाणपत्र समान अंतिम कॉन्फ़िगरेशन का वर्णन करते हैं।

अनुमोदन से पहले खरीदारों को क्या अनुरोध करना चाहिए?

• सामान्य व्यवस्था ड्राइंग:समग्र आयाम, माउंटिंग, टर्मिनल स्थिति और सेवा मंजूरी की पुष्टि करें।
• विद्युत योजनाबद्ध:ट्रिप, बंद, सहायक, इंटरलॉक और नियंत्रण सर्किट की पुष्टि करें।
• नेमप्लेट डेटा:वोल्टेज, करंट, आवृत्ति, व्यवधान क्षमता और प्रासंगिक रेटेड विशेषताओं को सत्यापित करें।
• सुरक्षा इंटरफ़ेस:सीटी, वीटी, रिले, ट्रिप और संचार इंटरफेस सत्यापित करें।
• परीक्षण दस्तावेज़ीकरण:आपूर्ति किए गए डिज़ाइन पर लागू होने वाले नियमित और टाइप-टेस्ट रिकॉर्ड के दायरे की पुष्टि करें।
• स्थापना जानकारी:उठाने, परिवहन, कनेक्शन, कमीशनिंग और रखरखाव आवश्यकताओं की पुष्टि करें।

एक विस्तृत तकनीकी विनिर्देश इंजीनियरिंग, क्रय, विनिर्माण, कमीशनिंग और रखरखाव टीमों के बीच अस्पष्टता को कम करता है। यह गुम इंटरफ़ेस जानकारी के कारण होने वाले देर-चरण परिवर्तनों को रोकने में भी मदद करता है।
