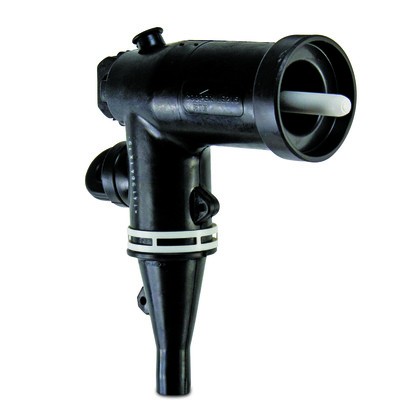

पेशेवर निर्माता के रूप में, कॉमविल आपको उच्च गुणवत्ता वाला 15KV 200A लोडब्रेक एल्बो कनेक्टर प्रदान करना चाहता है, जिसमें एक विश्वसनीय संरचना और मजबूत अनुकूलनशीलता है, जो वितरण प्रणाली की कुशल कनेक्शन आवश्यकताओं को पूरा कर सकती है। यह पावर इंजीनियरिंग खरीद में एक उच्च गुणवत्ता वाला विकल्प है जो सुरक्षा और व्यावहारिकता को जोड़ता है।
ढाला हुआ बाहरी परिरक्षण: खोल 1/8 इंच मोटा है और पेरोक्साइड-ठीक ईपीडीएम प्रवाहकीय आवरण पहनने के लिए प्रतिरोधी है और नो-लोड डिज़ाइन का एक अभिन्न अंग है।
ईपीडीएम इन्सुलेशन: पेरोक्साइड इलाज प्रक्रिया, अच्छी तनाव विश्राम विशेषताओं के साथ, उच्च परिवेश के तापमान पर लंबी सेवा जीवन सुनिश्चित करने के लिए अनुकूल है। यह सामग्री सभी ठोस ढांकता हुआ केबल इन्सुलेशन और परिरक्षण के साथ संगत है।
मोल्डेड प्रवाहकीय आवेषण: विद्युत तनाव को नियंत्रित करने और संपीड़न कनेक्टर्स के लिए परिरक्षण प्रदान करने के लिए उपयोग किया जाता है।
ऑपरेटिंग आंख: सक्रिय होने पर (लोड के तहत) एक उपयुक्त हॉट स्टिक उपकरण के ऑन-ऑफ संचालन की अनुमति देने के लिए डिज़ाइन किया गया है। इसका निर्माण 500-पौंड स्थैतिक तनाव और 10 फीट-पौंड मरोड़ वाले क्षण को झेलने के लिए किया गया है
कम्प्रेशन लग: यह टाइप ए कनेक्टर्स के लिए ANSI C119.4 की सभी आवश्यकताओं को पूरा करता है।
परीक्षण बिंदु: फॉल्ट सर्किट संकेतकों की स्थापना का समर्थन करें। उच्च प्रतिबाधा उपकरण के साथ उपयोग किए जाने पर यह बिंदु वोल्टेज उपस्थिति संकेतक के रूप में दोगुना हो जाता है।
केबल प्रविष्टि: अर्ध-प्रवाहकीय रबर परत, जिसका उपयोग केबल इन्सुलेशन ढाल परत को बढ़ाने और आंतरिक वोल्टेज तनाव को नियंत्रित करने के लिए किया जाता है; केबल इन्सुलेशन सतह के साथ इसका हस्तक्षेप फिट पर्याप्त क्रीपेज दूरी और ढांकता हुआ ताकत सुनिश्चित करता है।
ग्राउंड टैब: हस्तक्षेप मुक्त संरचनाओं को सुनिश्चित करने के लिए नाली के तारों को जोड़ने का एक साधन प्रदान करता है।
सफ़ेद-काला-सफ़ेद आईडी बैंड: तीन-चरण स्विचिंग ऑपरेशन के साथ पहचान कोहनी और 3 Ø की फॉल्ट क्लोजर रेटिंग।
ऑपरेटर इंटरफ़ेस: IEEE मानकों के अनुसार निर्मित किसी भी घटक से मिलान करने के लिए उपयोग किया जाता है।
लॉकिंग रिंग: कोहनी को मेटिंग उत्पाद से सुरक्षित करती है। जब लागू तनाव बुशिंग इंसर्ट मेटिंग ग्रूव से विघटन के प्रारंभिक मूल्य से अधिक हो जाता है, तो त्वरित डिस्कनेक्ट प्राप्त करने के लिए लोड ब्रेक स्विच चालू हो जाता है।
लोडब्रेक जांच: सुचारू वर्तमान पथ सुनिश्चित करने और स्थिर लोड ऑन/ऑफ स्विचिंग ऑपरेशन का समर्थन करने के लिए टिनयुक्त तांबे से बना है।
| ⚫ वोल्टेज वर्ग: | 15 के.वी |
| ⚫ अधिकतम रेटिंग चरण दर चरण: | 14.4 के.वी |
| ⚫ अधिकतम रेटिंग चरण से ग्राउंड तक | 8.3kV |
| ⚫ एसी 1 मिनट का सामना: | 34 के.वी |
| ⚫ डीसी 15 मिनट झेलना: | 53 केवी, ≤10 पीसी |
| ⚫ बीआईएल और फुल वेव क्रेस्ट: | 95 के.वी |
| ⚫ न्यूनतम कोरोना वोल्टेज स्तर: | 11kV |
| ⚫ सतत: | 200 एम्पीयर आरएमएस |
| ⚫ स्विचिंग: | 14.4kV पर 200amps rms पर 10 ऑपरेशन |
मूल ताकतें
15KV 200A लोडब्रेक एल्बो कनेक्टर का सुरक्षित लोड डिस्कनेक्शन और स्विचिंग सुविधाजनक और कुशल संचालन के साथ बाहरी उपकरणों की आवश्यकता के बिना प्राप्त किया जा सकता है;
सभी पहलुओं में ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए पूरी तरह से संरक्षित और सबमर्सिबल डिज़ाइन को अपनाना;
15KV 200A लोडब्रेक एल्बो कनेक्टर को अन्य कनेक्टर्स के साथ विनिमेय किया जा सकता है जो मजबूत अनुकूलता के साथ IEEE 386 मानक का अनुपालन करते हैं;
विभिन्न उपयोग आवश्यकताओं को पूरा करने के लिए लोड डिस्कनेक्ट इंसर्ट, इंसुलेटेड प्लग और ग्राउंडिंग स्लीव्स सहित वैकल्पिक सहायक उपकरण प्रदान करें।
बॉक्स प्रकार के ट्रांसफार्मर और स्विचगियर
भूमिगत केबल ट्रेंच प्रणाली
वितरण केबलों के लिए राइजर पोल (वितरण केबलों के लिए लंबवत पोल)
पवन ऊर्जा, सौर ऊर्जा और औद्योगिक वितरण प्रणालियाँ
यह गुणवत्ता वाला 15KV 200A लोडब्रेक एल्बो कनेक्टर अपने मजबूत और टिकाऊ संरचनात्मक डिजाइन और स्थिर और विश्वसनीय प्रदर्शन के साथ आधुनिक मध्यम वोल्टेज वितरण प्रणालियों के लिए एक सुरक्षित और कुशल समाधान प्रदान करता है।
