The एलएसवाईइन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मरमध्यम-वोल्टेज स्विचगियर सिस्टम के लिए डिज़ाइन किया गया एक आधुनिक समाधान है, जो उन्नत सुरक्षा, कॉम्पैक्ट संरचना और उच्च माप सटीकता प्रदान करता है। यह आलेख इसके कार्य सिद्धांत, मुख्य लाभ, तकनीकी विशिष्टताओं, अनुप्रयोग परिदृश्यों और पारंपरिक वर्तमान ट्रांसफार्मर से इसकी तुलना की पड़ताल करता है। हम इंजीनियरों, खरीद विशेषज्ञों और उद्योग पेशेवरों को सूचित निर्णय लेने में मदद करने के लिए विशेषज्ञ अंतर्दृष्टि, तालिकाएं और अक्सर पूछे जाने वाले प्रश्न भी प्रदान करते हैं।

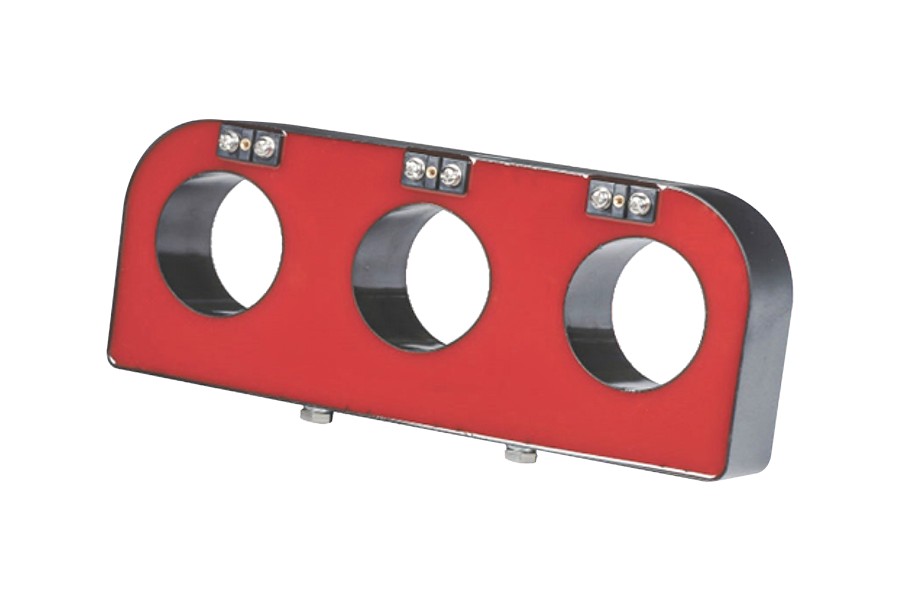

The एलएसवाई इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मरएक विशेष विद्युत उपकरण है जिसका उपयोग गैस-इंसुलेटेड स्विचगियर (जीआईएस) या इन्फ्लेटेबल कैबिनेट सिस्टम में मध्यम-वोल्टेज नेटवर्क में करंट को मापने और मॉनिटर करने के लिए किया जाता है। इसे आमतौर पर SF6 या पर्यावरण-अनुकूल इन्सुलेट गैसों का उपयोग करके सीलबंद, गैस से भरे वातावरण में संचालित करने के लिए डिज़ाइन किया गया है।
पारंपरिक ओपन-एयर ट्रांसफार्मर के विपरीत, यह प्रकार पूरी तरह से संलग्न है, यह सुनिश्चित करते हुए:
इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। जब प्राथमिक कंडक्टर के माध्यम से धारा प्रवाहित होती है, तो यह एक चुंबकीय क्षेत्र उत्पन्न करता है। यह क्षेत्र द्वितीयक वाइंडिंग में आनुपातिक धारा उत्पन्न करता है, जिसका उपयोग माप और सुरक्षा उद्देश्यों के लिए किया जाता है।
मुख्य कार्य चरण:
इन्फ्लेटेबल कैबिनेट में, ट्रांसफार्मर गैस-अछूता वातावरण में एम्बेडेड होता है, जो ढांकता हुआ ताकत को बढ़ाता है और विद्युत हानि को कम करता है।
| विशेषता | विवरण | फ़ायदा |
|---|---|---|
| गैस इन्सुलेशन | SF6 या वैकल्पिक गैसों का उपयोग करता है | उच्च ढांकता हुआ ताकत और सुरक्षा |
| सघन संरचना | स्विचगियर में एकीकृत | स्थापना स्थान बचाता है |
| उच्च सटीकता | परिशुद्धता माप | विश्वसनीय निगरानी और सुरक्षा |
| सीलबंद डिज़ाइन | पूरी तरह से बंद प्रणाली | कम रखरखाव और लंबी उम्र |
| पर्यावरणीय प्रतिरोध | धूल और नमी प्रतिरोधी | कठोर परिस्थितियों में स्थिर प्रदर्शन |
अतिरिक्त लाभ:
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज | 12kV/24kV/36kV |
| वर्तमान मूल्यांकित | 1250A तक |
| सटीकता वर्ग | 0.2 / 0.5 / 1.0 |
| आवृत्ति | 50/60 हर्ट्ज |
| इन्सुलेशन माध्यम | SF6 गैस |
| स्थापना प्रकार | इनडोर जीआईएस/इन्फ्लैटेबल कैबिनेट |
ये विशिष्टताएं परियोजना की आवश्यकताओं और निर्माताओं द्वारा प्रदान किए गए अनुकूलन विकल्पों के आधार पर भिन्न हो सकती हैंकमविल.
एलएसवाई इन्फ्लैटेबल कैबिनेट करंट ट्रांसफार्मर अपनी विश्वसनीयता और कॉम्पैक्ट डिजाइन के कारण विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
इसकी अनुकूलनशीलता इसे आधुनिक स्मार्ट ग्रिड बुनियादी ढांचे के लिए एक आदर्श विकल्प बनाती है जहां अंतरिक्ष दक्षता और सुरक्षा महत्वपूर्ण है।
| मानदंड | इन्फ्लेटेबल कैबिनेट सीटी | पारंपरिक सी.टी |
|---|---|---|
| इन्सुलेशन | गैस अछूता | वायु या तेल |
| आकार | सघन | बड़ा |
| रखरखाव | कम | उच्च |
| सुरक्षा | उच्च (मुहरबंद प्रणाली) | मध्यम |
| पर्यावरणीय प्रतिरोध | उत्कृष्ट | सीमित |
स्पष्ट रूप से, इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर सुरक्षा, दक्षता और स्थान अनुकूलन के मामले में पारंपरिक डिजाइनों से बेहतर प्रदर्शन करते हैं।
स्थापना युक्तियाँ:
रखरखाव युक्तियाँ:
इसके सीलबंद डिज़ाइन के कारण, पारंपरिक प्रणालियों की तुलना में रखरखाव की आवश्यकताएं न्यूनतम हैं।
कॉमविल एक विश्वसनीय निर्माता है जो इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर सहित उन्नत विद्युत घटकों में विशेषज्ञता रखता है। गुणवत्ता और नवीनता के प्रति मजबूत प्रतिबद्धता के साथ, कॉमविल प्रदान करता है:
Q1: इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मर का मुख्य लाभ क्या है?
सीलबंद गैस-इन्सुलेटेड डिज़ाइन के कारण इसका मुख्य लाभ इसकी उच्च सुरक्षा और विश्वसनीयता है, जो पर्यावरणीय प्रभाव और विद्युत जोखिमों को कम करता है।
Q2: क्या इसका उपयोग बाहरी अनुप्रयोगों में किया जा सकता है?
यह मुख्य रूप से इनडोर गैस-इंसुलेटेड स्विचगियर सिस्टम के लिए डिज़ाइन किया गया है, लेकिन उचित संलग्नक के साथ, इसे कुछ बाहरी उपयोगों के लिए अनुकूलित किया जा सकता है।
Q3: माप कितना सटीक है?
यह उच्च सटीकता स्तर प्रदान करता है, आमतौर पर कक्षा 0.2 से 1.0 तक, जो पैमाइश और सुरक्षा दोनों के लिए उपयुक्त है।
Q4: क्या रखरखाव की बार-बार आवश्यकता होती है?
नहीं, इसकी सीलबंद संरचना पारंपरिक ट्रांसफार्मर की तुलना में रखरखाव की जरूरतों को काफी कम कर देती है।
Q5: SF6 गैस का उपयोग क्यों किया जाता है?
SF6 गैस उत्कृष्ट इन्सुलेशन और आर्क-शमन गुण प्रदान करती है, जो इसे उच्च-वोल्टेज अनुप्रयोगों के लिए आदर्श बनाती है।
The एलएसवाई इन्फ्लेटेबल कैबिनेट करंट ट्रांसफार्मरबेहतर सुरक्षा, कॉम्पैक्ट डिजाइन और उच्च सटीकता की पेशकश करते हुए, बिजली प्रणाली प्रौद्योगिकी में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है। आधुनिक स्विचगियर प्रणालियों में इसका एकीकरण इसे कुशल और विश्वसनीय ऊर्जा वितरण के लिए एक महत्वपूर्ण घटक बनाता है।
यदि आप अपने विद्युत बुनियादी ढांचे के लिए एक भरोसेमंद और उच्च-प्रदर्शन समाधान की तलाश में हैं, तो कॉमविल आपकी आवश्यकताओं के अनुरूप उद्योग-अग्रणी उत्पाद प्रदान करता है।हमसे संपर्क करेंआजइस बारे में अधिक जानने के लिए कि हमारे समाधान आपकी बिजली प्रणाली की दक्षता और विश्वसनीयता को कैसे बढ़ा सकते हैं।
