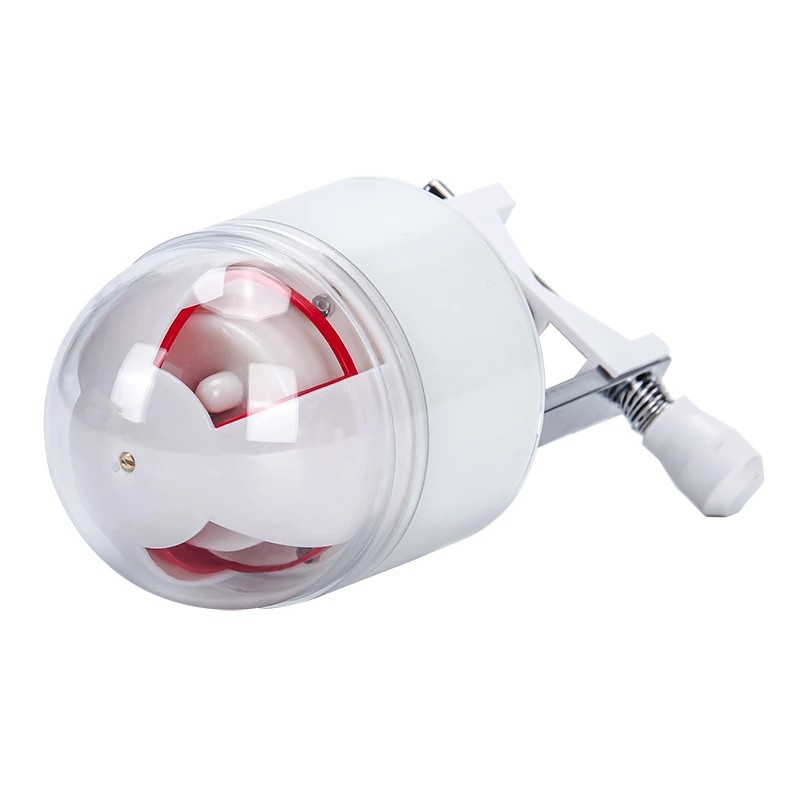

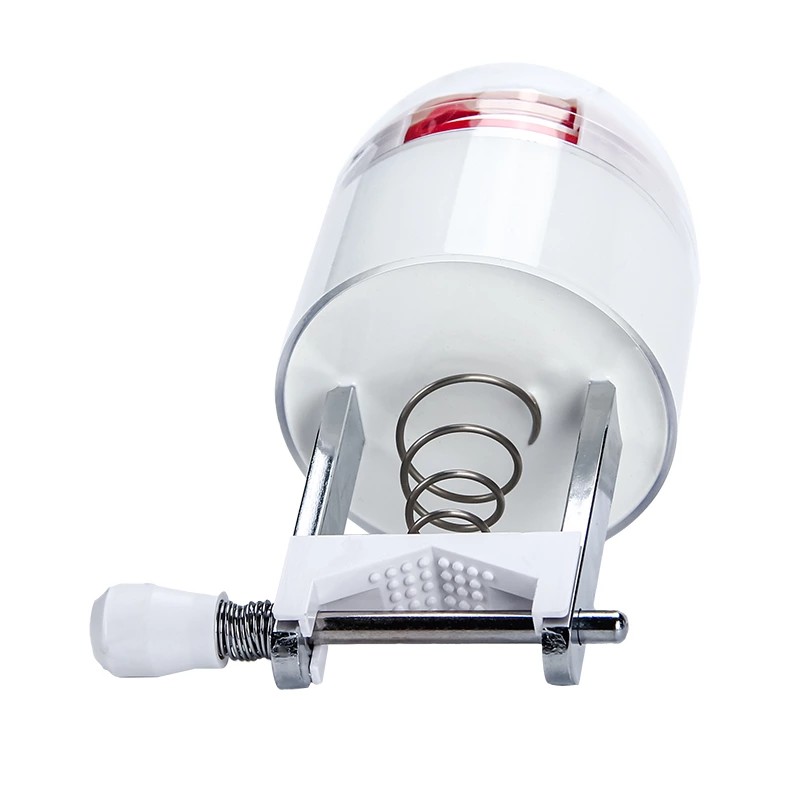

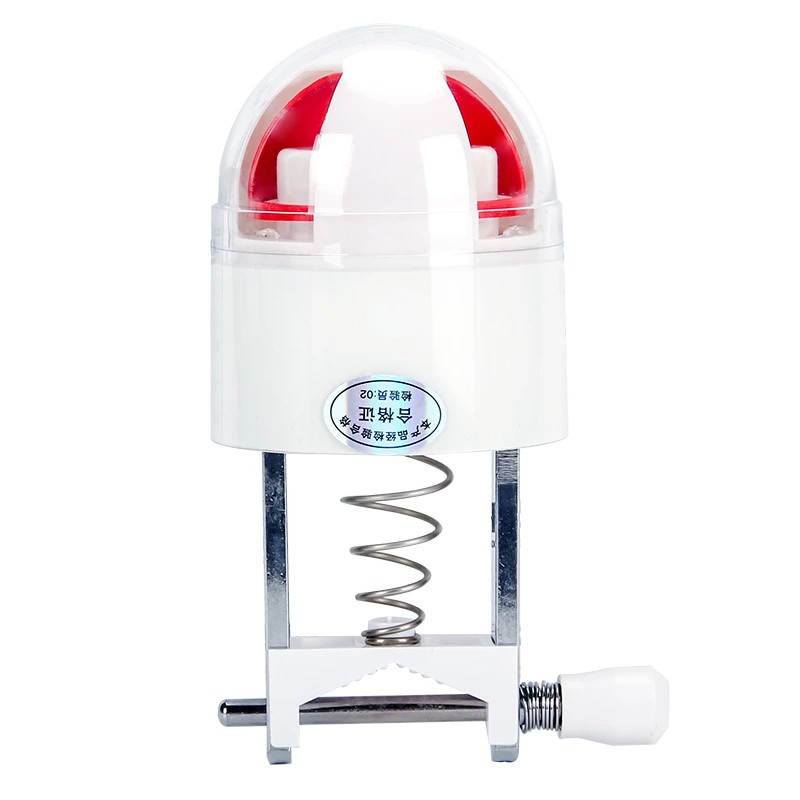

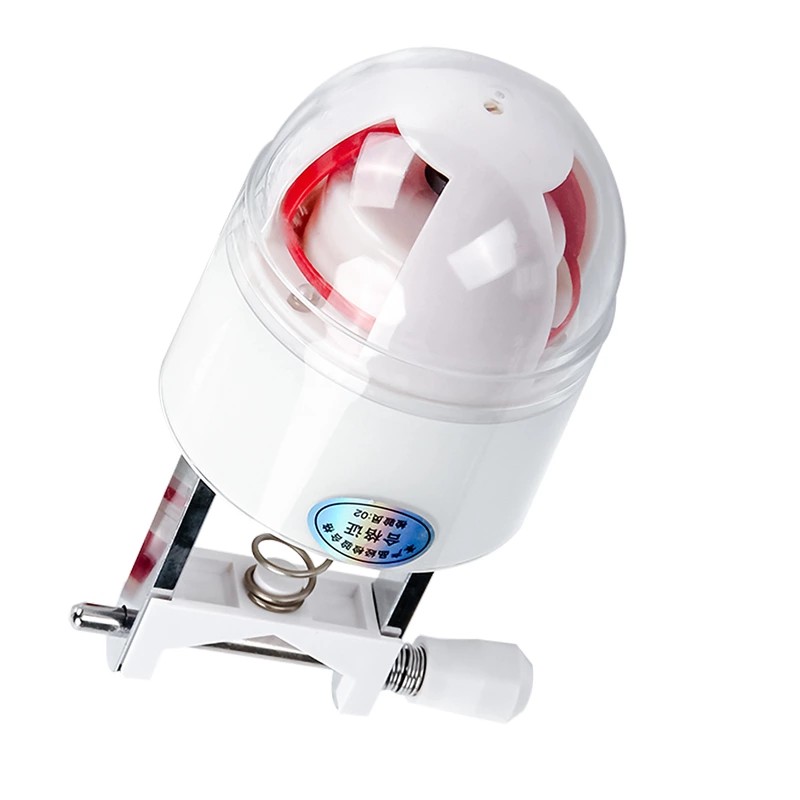

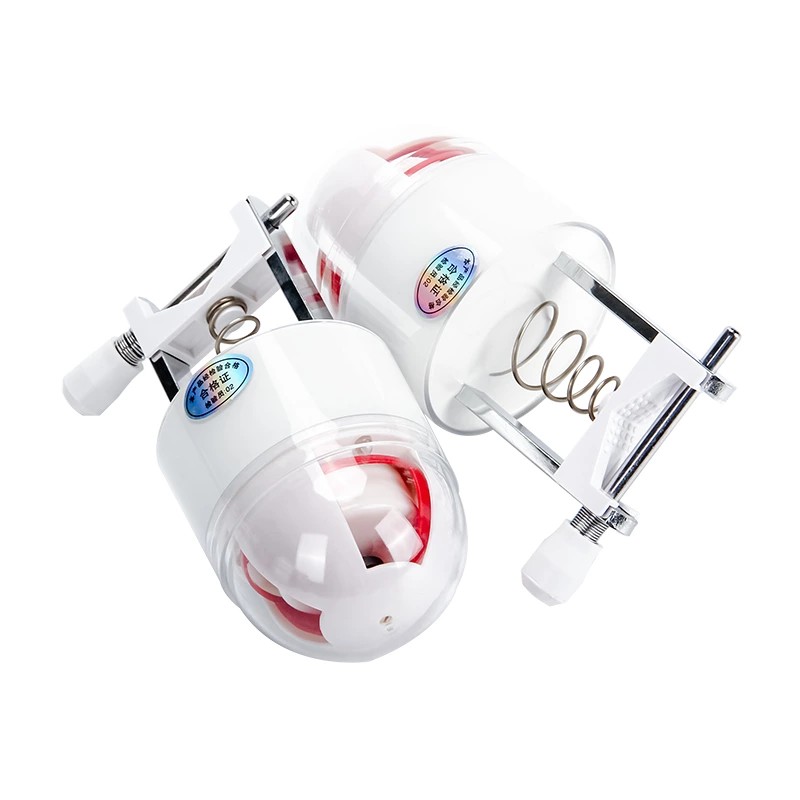

वापस लेने योग्य ओवरहेड दोष संकेतक जेडीएक्स ग्राउंडिंग लोकेटर

चीन में एक पेशेवर निर्माता के रूप में, कॉमविल का उच्च गुणवत्ता वाला रिट्रेक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर अपने पहचान सिद्धांत के रूप में गैर-संपर्क विद्युत चुम्बकीय प्रेरण का उपयोग करता है, जो लाल फ्लिप-अप साइन के माध्यम से शॉर्ट-सर्किट गलती का स्पष्ट दृश्य संकेत प्रदान करता है। डिवाइस शेल को एंटी-एजिंग सामग्रियों से उपचारित किया जाता है, और डिस्प्ले फ्लोरोसेंट सामग्रियों का उपयोग करता है, जिससे रात में भी स्पष्ट दृश्यता सुनिश्चित होती है। निरंतर इन्वेंट्री या अनुकूलित मापदंडों की आवश्यकता वाले ग्राहकों के लिए, इस उच्च गुणवत्ता वाले उत्पाद को सीधे कारखाने से प्रतिस्पर्धी कम कीमत पर आपूर्ति की जाती है, जिससे रखरखाव टीमों को गलती स्थान का समय कम करने में मदद मिलती है।

रिट्रैक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर ओवरहेड बिजली वितरण लाइनों के लिए कॉमविल द्वारा विकसित एक फॉल्ट लोकेशन डिवाइस है। यह उपकरण विद्युत चुम्बकीय प्रेरण का उपयोग करके लाइन करंट में परिवर्तन की निगरानी करता है। जब शॉर्ट-सर्किट दोष होता है, तो यह लाल दोष संकेतक प्रदर्शित करने के लिए एक यांत्रिक फ्लिप-अप तंत्र को सक्रिय करता है। इसकी संरचना नैनो-सतह उपचार तकनीक के साथ संयुक्त वन-पीस मोल्डिंग प्रक्रिया का उपयोग करती है, जो इसे एंटी-फाउलिंग और एंटी-एजिंग गुण प्रदान करती है, जो इसे बाहरी ओवरहेड लाइनों में दीर्घकालिक संचालन के लिए उपयुक्त बनाती है।

मुख्य कार्य सिद्धांत

1. दोष का पता लगाने का तर्क

रिट्रेक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर शॉर्ट सर्किट के दौरान करंट में अचानक बदलाव के आधार पर खराबी का पता लगाता है। जब शॉर्ट-सर्किट दोष होता है, तो दोष धारा संस्थापन बिंदु से प्रवाहित होती है। डिवाइस के अंदर करंट का पता लगाने वाला तत्व करंट में अचानक बदलाव को महसूस करता है, और साथ ही, बाद की सुरक्षा क्रियाओं के कारण लाइन की शक्ति कम हो जाती है। ये दोनों स्थितियाँ मिलकर कार्रवाई का आधार बनती हैं।

ओवरहेड लाइन पर स्थापित जेडीएक्स फॉल्ट इंडिकेटर इलेक्ट्रोमैग्नेटिक इंडक्शन का उपयोग करके लाइन करंट का पता लगाकर काम करता है। सामान्य परिचालन स्थितियों के तहत, डिवाइस कम-पावर स्टैंडबाय मोड में है; जब शॉर्ट-सर्किट करंट गुजरता है, तो प्रेरित सिग्नल एक पूर्व निर्धारित सीमा से अधिक हो जाता है, जिससे ड्राइव तंत्र चालू हो जाता है।

2. दोष स्थान विधि

वास्तविक निरीक्षण में, लाइन के साथ अंतराल पर कई जेडीएक्स संकेतक स्थापित किए जाते हैं। जब कोई खराबी आती है, तो बिजली आपूर्ति पक्ष से लेकर गलती बिंदु तक के सभी संकेतक लाल हो जाएंगे, जबकि गलती बिंदु के पीछे के संकेतक सफेद रहेंगे। निरीक्षकों को केवल मार्ग पर संकेतक स्थिति का निरीक्षण करने की आवश्यकता है; अंतिम लाल संकेतक और पहले सफेद संकेतक के बीच का भाग दोष स्थान है। यह विधि स्थानीय अनुभाग जांचों के लिए पारंपरिक पूर्ण-लाइन निरीक्षणों के कार्यभार को कम करती है, जिससे गलती स्थान दक्षता में काफी सुधार होता है।

3. तंत्र रीसेट करें

खराबी दूर होने और बिजली बहाल होने के बाद, उपकरण पूर्व निर्धारित समय के बाद स्वचालित रूप से रीसेट हो जाता है। रिट्रैक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर विभिन्न लाइनों की परिचालन आवश्यकताओं के अनुकूल होने के लिए 6, 12, 24 और 36 घंटों का चयन योग्य रीसेट समय प्रदान करता है, जिससे पोल पर चढ़ने वाले कर्मियों द्वारा मैन्युअल रीसेट की आवश्यकता समाप्त हो जाती है।

उत्पाद संरचना और सामग्री विशेषताएँ

1. शैल सामग्री

रिट्रैक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर को उच्च शक्ति वाले एयरोस्पेस सामग्री और नैनो टेक्नोलॉजी का उपयोग करके एक टुकड़े में ढाला गया है। शेल में निम्नलिखित विशेषताएं हैं:

उच्च पारदर्शिता: आंतरिक फ़्लिप-अप स्थिति के अवलोकन की सुविधा प्रदान करता है

दाग प्रतिरोध: गंदगी आसानी से सतह पर नहीं चिपकती है

उम्र बढ़ने का प्रतिरोध: लंबे समय तक बाहरी धूप में रहने से यह भंगुर नहीं होता है

रखरखाव-मुक्त: इसके डिज़ाइन किए गए जीवनकाल के दौरान किसी अतिरिक्त रखरखाव की आवश्यकता नहीं होती है

2. मुख्य घटक संरचना

3. प्रदर्शन विधि

रिट्रेक्टेबल ओवरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर एक मैकेनिकल फ्लिप-टॉप डिस्प्ले का उपयोग करता है। सामान्य ऑपरेशन में यह सफेद होता है और खराबी का संकेत देने के लिए पलटने पर लाल हो जाता है। लाल भाग को फ्लोरोसेंट सामग्री से लेपित किया गया है, जिससे यह प्राकृतिक दिन के उजाले में अत्यधिक दिखाई देता है और रात में या कम रोशनी की स्थिति में भी पहचाना जा सकता है। निर्माता के रूप में, कॉमविल प्रदर्शन सामग्रियों के चयन में मौसम प्रतिरोध को प्राथमिकता देता है, यह सुनिश्चित करते हुए कि घूमने वाले घटक लंबे समय तक यूवी जोखिम के तहत फीका या विकृत नहीं होते हैं।

स्थापना परिदृश्य और सेंसिंग विधियाँ: सुरक्षित और बहुमुखी

जब बात आती है कि वे कहां जा सकते हैं तो ये संकेतक काफी लचीले हैं। हम इन्हें ओवरहेड लाइनों (उपयोगिता खंभों पर), ओवरहेड केबल, भूमिगत केबल (शहर के नीचे दबी हुई) और यहां तक ​​कि स्विचगियर कैबिनेट के अंदर बसबारों पर भी स्थापित करते हैं। मूलतः, वितरण प्रणाली में कहीं भी शॉर्ट-सर्किट दोष सामने आ सकते हैं।
क्योंकि उनका उपयोग कई अलग-अलग स्थानों पर किया जाता है, उनकी संवेदन विधियाँ सुरक्षित होने के लिए डिज़ाइन की गई हैं - जीवित भागों के साथ कोई सीधा संपर्क नहीं। वोल्टेज का पता लगाने के लिए, वे लाइन के चारों ओर स्थानिक विद्युत क्षेत्र संभावित ढाल को महसूस करते हैं। करंट का पता लगाने के लिए, वे विद्युत चुम्बकीय प्रेरण का उपयोग करते हैं - जैसे कि एक ट्रांसफार्मर कैसे काम करता है। यह गैर-संपर्क डिज़ाइन एक गेम-चेंजर है: यह डिवाइस (और हमें) को उच्च वोल्टेज से सुरक्षित रखता है, और इंस्टॉलेशन को आसान बनाता है। इन्हें लगाने के लिए हमें लाइन काटने या बिजली बंद करने की जरूरत नहीं है - बस इन्हें जकड़ें और चला दें।

परिचालन सिद्धांत

शॉर्ट सर्किट का पता लगाने का सिद्धांत:
शॉर्ट सर्किट घटना की विशेषताओं के आधार पर, शॉर्ट सर्किट के दौरान करंट में अचानक परिवर्तन के साथ-साथ सुरक्षा उपकरण की बिजली विफलता को कार्रवाई मानदंड के रूप में उपयोग किया जाता है। दोष संकेत आरेख की व्याख्या विधि इस प्रकार है: जब लाइन 2 के चरण ए के संकेतक रोशनी 2, 5, और 8, चरण बी पर कोई संकेतक रोशनी नहीं होती है, चरण सी की संकेतक रोशनी 3, 6, और 9 सभी लाल हो जाती हैं, जबकि संकेतक रोशनी 11 और 12 सफेद रहती हैं, यह निर्धारित किया जा सकता है कि उस आउटगोइंग लाइन बिंदु पर शॉर्ट सर्किट गलती हुई है।

तकनीकी मापदण्ड
