लाइव स्थिति के साथ EKL-4DXN लाइन फॉल्ट संकेतक

लाइव स्थिति के साथ EKL-4DXN लाइन फॉल्ट संकेतक क्या है?

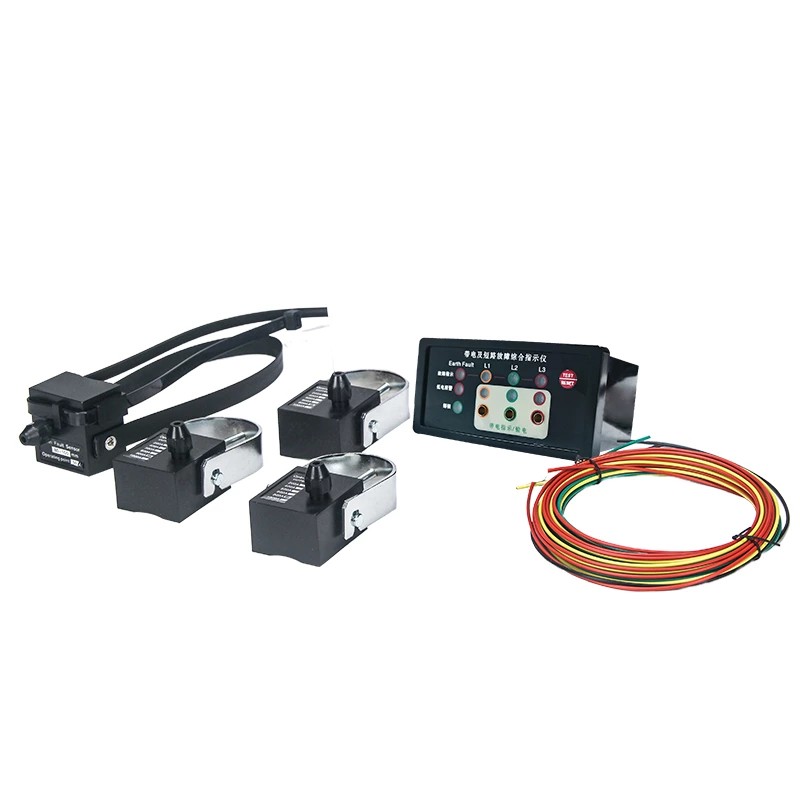

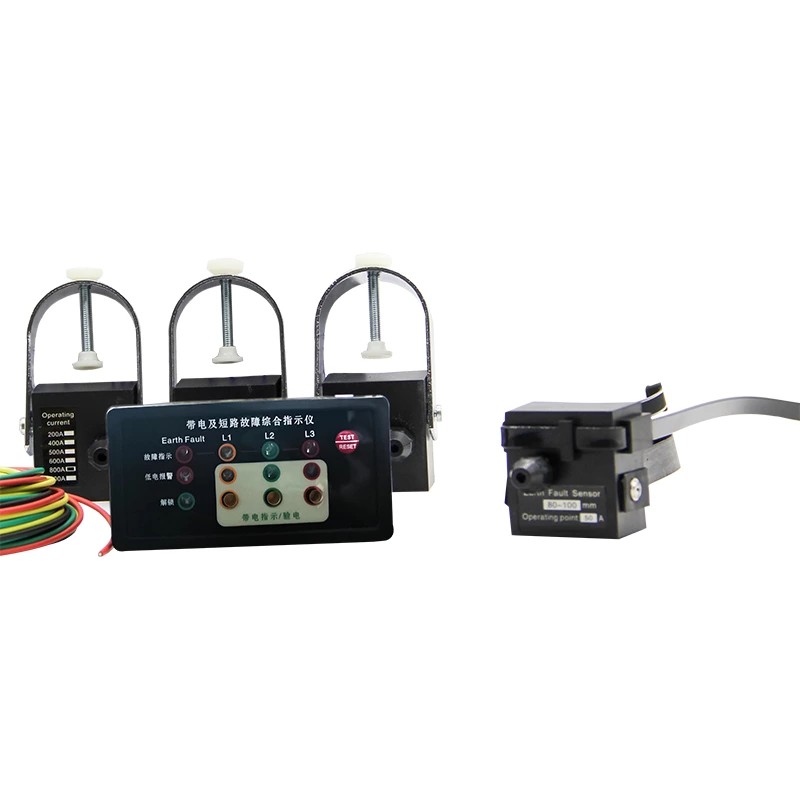

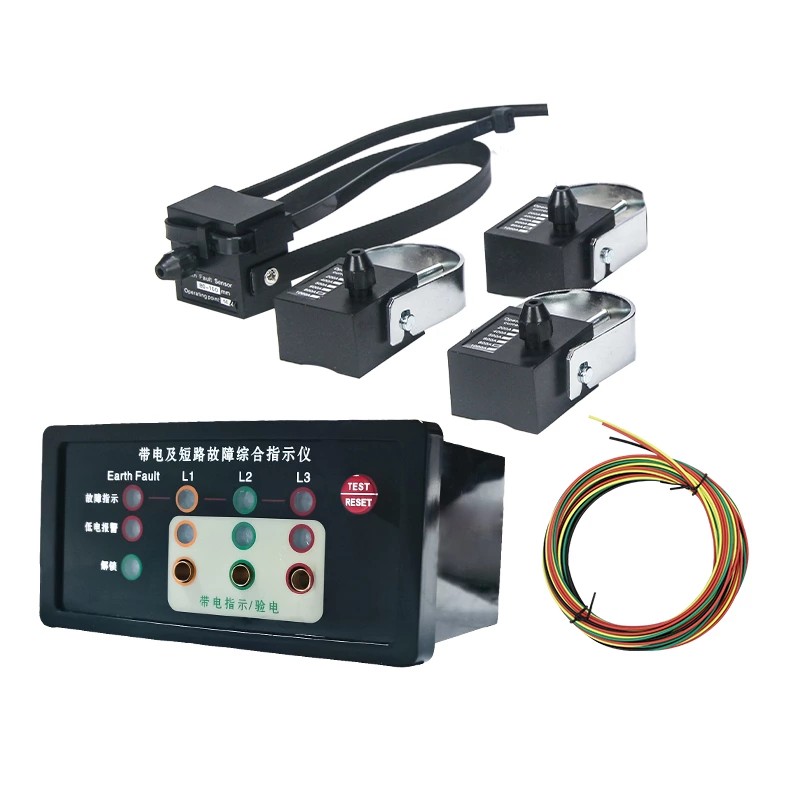

लाइव स्टेटस के साथ EKL-4DXN लाइन फॉल्ट इंडिकेटर एक ऑनलाइन मॉनिटरिंग डिवाइस है जिसे कॉमविल द्वारा विशेष रूप से 20kV से नीचे के हाई-वोल्टेज स्विचगियर और वितरण नेटवर्क के लिए विकसित किया गया है। यह उपकरण गलती का पता लगाने, लाइव संकेत और चरण सत्यापन कार्यों को एकीकृत करता है। मॉड्यूलर डिजाइन और फाइबर ऑप्टिक संचार प्रौद्योगिकी का उपयोग करते हुए, यह जटिल विद्युत चुम्बकीय वातावरण में स्थिर रूप से काम कर सकता है, जो बिजली प्रणालियों में दैनिक निरीक्षण और दोष निदान के लिए विश्वसनीय समर्थन प्रदान करता है।

उत्पाद की विशेषताएँ

1. कोर फॉल्ट अलार्म फ़ंक्शंस

शॉर्ट सर्किट फॉल्ट अलार्म

जब लाइन में शॉर्ट सर्किट होता है, तो लाइव स्टेटस के साथ EKL-4DXN लाइन फॉल्ट इंडिकेटर में निर्मित शॉर्ट-सर्किट सेंसर तुरंत फॉल्ट करंट को पकड़ लेता है और फाइबर ऑप्टिक केबल के माध्यम से अलार्म सिग्नल को होस्ट कंप्यूटर तक पहुंचाता है। फाइबर ऑप्टिक संचार में मजबूत हस्तक्षेप-विरोधी क्षमताएं होती हैं, जो सिग्नल ट्रांसमिशन पर स्विचगियर के अंदर विद्युत चुम्बकीय शोर के प्रभाव से बचती हैं। सिग्नल प्राप्त होने पर, होस्ट कंप्यूटर संबंधित शॉर्ट-सर्किट फॉल्ट इंडिकेटर लाइट को ट्रिगर करता है, जिससे ऑन-साइट कर्मियों को दोषपूर्ण सर्किट का तुरंत पता लगाने में मदद मिलती है।

ग्राउंड फॉल्ट अलार्म

ग्राउंडिंग सेंसर लगातार लाइन के शून्य-अनुक्रम धारा की निगरानी करता है। जब ग्राउंड फॉल्ट करंट पूर्व निर्धारित अलार्म सीमा तक पहुंचता है या उससे अधिक होता है, तो सेंसर ऑप्टिकल फाइबर के माध्यम से मुख्य इकाई को एक सिग्नल भेजता है, और मुख्य इकाई तुरंत ग्राउंड फॉल्ट अलार्म को सक्रिय कर देती है। यह फ़ंक्शन ज़मीनी दोषों का शीघ्र पता लगाने में मदद करता है, उपकरण इन्सुलेशन के और अधिक क्षरण को रोकता है, और बिजली के झटके के जोखिम को कम करता है।

2. उच्च वोल्टेज संबंधित कार्य

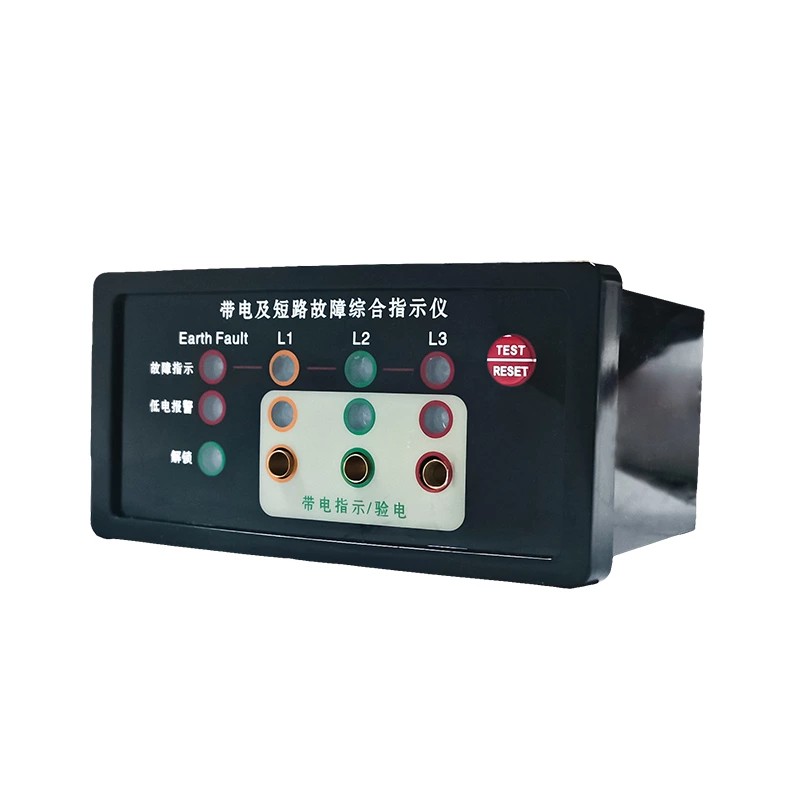

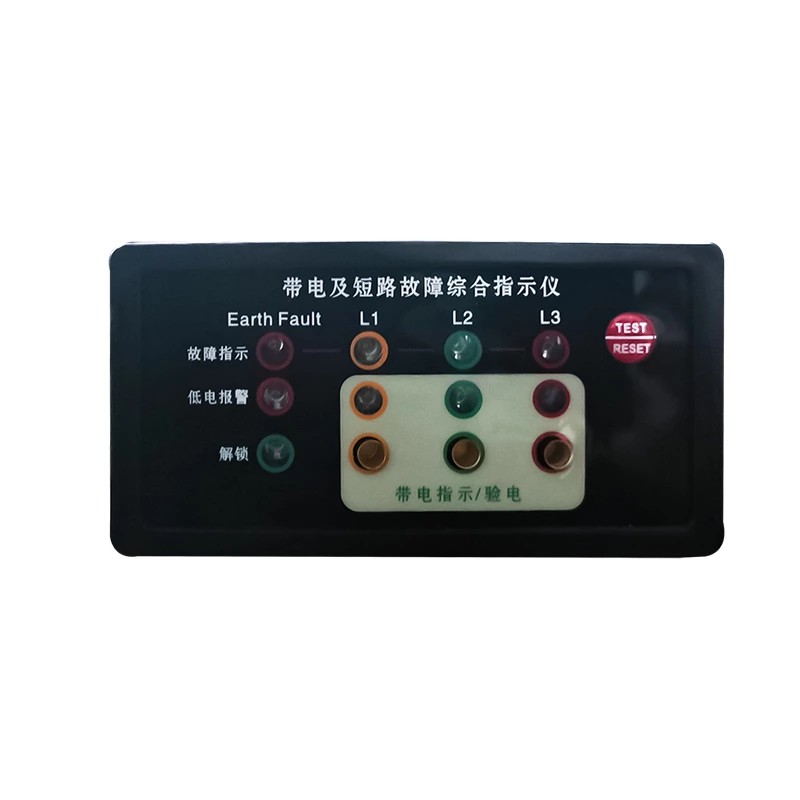

हाई वोल्टेज लाइव स्टेटस इंडिकेटर: लाइव स्टेटस वाला क्वालिटी EKL-4DXN लाइन फॉल्ट इंडिकेटर लगातार हाई-वोल्टेज लाइनों की लाइव स्थिति पर नज़र रखता है। मुख्य इकाई पैनल क्रमशः एल1, एल2 और एल3 चरणों के अनुरूप उच्च चमक वाले एलईडी संकेतकों से सुसज्जित है। संकेतकों की चमकती आवृत्ति मोटे तौर पर वोल्टेज स्तर को दर्शाती है। मुख्य इकाई की अंतर्निर्मित बैटरी का उपभोग किए बिना, एलईडी सीधे उच्च-वोल्टेज विद्युत क्षेत्र से संचालित होते हैं। यह डिज़ाइन लाइव स्थिति संकेत की निरंतरता सुनिश्चित करता है और समग्र बैटरी जीवन को बढ़ाता है।

उच्च वोल्टेज चरण सत्यापन: मुख्य इकाई पैनल में एक समर्पित चरण सत्यापन इंटरफ़ेस है। रखरखाव कर्मी इस इंटरफ़ेस का उपयोग हाई-वोल्टेज लाइव इनपुट सिग्नल और गलती संकेत की सटीकता का परीक्षण और पुष्टि करने के लिए कर सकते हैं। लाइन कनेक्शन या रखरखाव कार्य करने से पहले चरण को सत्यापित करने के लिए इस फ़ंक्शन का उपयोग करने से चरण त्रुटियों के कारण होने वाली उपकरण विफलताओं से बचने में मदद मिलती है।

3. लचीले रीसेट मोड

विभिन्न साइटों पर अलग-अलग कार्य लय के अनुकूल होने के लिए, EKL-4DXN तीन रीसेट मोड प्रदान करता है:

स्वचालित रीसेट: खराबी दूर होने के बाद, डिवाइस पूर्व निर्धारित समय पर स्वचालित रूप से रीसेट हो सकता है। वैकल्पिक रीसेट अंतराल में 8 सेकंड, 12 घंटे, 24 घंटे और 48 घंटे शामिल हैं (फ़ैक्टरी डिफ़ॉल्ट 12 घंटे है)। यह मोड अप्राप्य या दूरस्थ साइटों के लिए उपयुक्त है, जिससे रखरखाव कर्मियों द्वारा ऑन-साइट रीसेट की आवृत्ति कम हो जाती है।

मैनुअल रीसेट: गलती हल होने के बाद, ऑन-साइट कर्मचारी अलार्म स्थिति को तुरंत साफ़ करने के लिए लाइव स्टेटस पैनल के साथ EKL-4DXN लाइन फॉल्ट इंडिकेटर पर सीधे "रीसेट/टेस्ट" बटन दबा सकते हैं, यह सुनिश्चित करते हुए कि डिवाइस संकेत वर्तमान लाइन स्थिति के अनुरूप है।

रिमोट रीसेट: डिवाइस नियंत्रण केंद्र को अलार्म सिग्नल भेजने का समर्थन करता है और नियंत्रण केंद्र से रिमोट रीसेट कमांड भी प्राप्त कर सकता है। कई दूरस्थ उपकरणों वाले बड़े वितरण नेटवर्क के लिए, यह फ़ंक्शन डिस्पैचर्स को डिवाइस की स्थिति को दूरस्थ रूप से प्रबंधित करने में मदद करता है, जिससे अनावश्यक ऑन-साइट विज़िट कम हो जाती हैं।

4. स्व-परीक्षण और कम वोल्टेज अलार्म कार्य

स्वचालित परीक्षण फ़ंक्शन: यह सुनिश्चित करने के लिए कि उपकरण सामान्य कार्यशील स्थिति में है, उपयोगकर्ता मुख्य इकाई पैनल पर "रीसेट/टेस्ट" बटन दबा सकता है। इस समय, L1, L2, L3, और L4 संकेतक लाइटें नौ बार चमकेंगी और फिर स्वचालित रूप से रीसेट हो जाएंगी। परीक्षण को दोबारा बटन दबाकर मैन्युअल रूप से भी समाप्त किया जा सकता है। यह सरल स्व-परीक्षण प्रक्रिया कर्मियों को तुरंत यह पुष्टि करने में मदद करती है कि ऑपरेशन से पहले संकेतक कार्य सामान्य हैं, जिससे अतिरिक्त परीक्षण उपकरणों को ले जाने की आवश्यकता समाप्त हो जाती है।

कम वोल्टेज अलार्म:

लाइव स्टेटस वाला EKL-4DXN लाइन फॉल्ट इंडिकेटर एक अंतर्निर्मित लिथियम बैटरी द्वारा संचालित होता है। जब बैटरी वोल्टेज सामान्य ऑपरेटिंग रेंज से कम होता है, तो डिवाइस कम वोल्टेज अलार्म को ट्रिगर करेगा, जो उपयोगकर्ता को समय पर बैटरी बदलने के लिए प्रेरित करेगा। यह फ़ंक्शन बैटरी की कमी के कारण डिवाइस को गलती की जानकारी को सटीक रूप से प्रदर्शित करने में विफल होने से रोकने में मदद करता है, इस प्रकार उपकरण की निरंतर विश्वसनीयता बनाए रखता है।

5. समायोज्य पैरामीटर सेटिंग्स

एक पेशेवर निर्माता के रूप में, कॉमविल उपयोगकर्ताओं को वास्तविक परिचालन स्थितियों के अनुसार कई अलार्म मापदंडों को समायोजित करने की अनुमति देता है। चाहे वह शॉर्ट-सर्किट करंट थ्रेशोल्ड, ग्राउंड करंट थ्रेशोल्ड, या स्वचालित रीसेट समय हो, सभी को साइट पर सेट किया जा सकता है, जिससे उपकरण विभिन्न लाइन स्थितियों और ऑपरेटिंग आवश्यकताओं के अनुकूल हो सके।

तकनीकी मापदण्ड
