एक वोल्टेज ट्रांसफार्मर आधुनिक विद्युत प्रणालियों में माप सटीकता, सुरक्षा और नियंत्रण में कैसे सुधार कर सकता है?

विद्युत प्रणालियों में वोल्टेज मापन क्यों महत्वपूर्ण है?

वोल्टेज के बारे में विश्वसनीय जानकारी के बिना विद्युत नेटवर्क को सुरक्षित और सटीक रूप से नियंत्रित नहीं किया जा सकता है। ऑपरेटर, सुरक्षा रिले, मीटर, स्वचालन प्रणाली और निगरानी उपकरण सभी माप संकेतों पर निर्भर करते हैं जो प्राथमिक विद्युत सर्किट की स्थिति का प्रतिनिधित्व करते हैं।

पारंपरिक मीटर या लो-वोल्टेज नियंत्रण उपकरण को सीधे मध्यम या उच्च-वोल्टेज सर्किट से जोड़ना अव्यावहारिक और संभावित रूप से खतरनाक होगा। उपकरण ट्रांसफार्मर एक आनुपातिक माध्यमिक सिग्नल बनाकर इस समस्या को हल करते हैं जो उच्च-वोल्टेज सर्किट और माध्यमिक मापने वाले सर्किट के बीच विद्युत पृथक्करण प्रदान करते हुए प्राथमिक वोल्टेज का प्रतिनिधित्व करता है।

इस पृथक्करण के कई व्यावहारिक लाभ हैं। माप उपकरण को सीधे प्राथमिक प्रणाली के संपर्क में आने के बजाय एक मानकीकृत माध्यमिक वोल्टेज के आसपास डिज़ाइन किया जा सकता है। सुरक्षा रिले एक प्रबंधनीय सिग्नल को संसाधित कर सकते हैं। ऊर्जा मीटर अपना माप कार्य कर सकते हैं। ऑपरेटर प्राथमिक वोल्टेज को सीधे नियंत्रण कक्ष में लाए बिना विद्युत नेटवर्क के बारे में जानकारी प्राप्त कर सकते हैं।

वोल्टेज की जानकारी उन प्रणालियों में विशेष रूप से महत्वपूर्ण है जहां विद्युत स्थिति लगातार बदलती रहती है। सबस्टेशन, औद्योगिक वितरण प्रणाली, ट्रांसफार्मर फीडर, नवीकरणीय-ऊर्जा नेटवर्क और जटिल उपयोगिता प्रणाली सभी को सिस्टम वोल्टेज के बारे में विश्वसनीय जानकारी की आवश्यकता होती है।

मापन भी समस्या निवारण का समर्थन करता है। यदि देखा गया द्वितीयक सिग्नल अप्रत्याशित रूप से बदलता है, तो इंजीनियर जांच कर सकते हैं कि क्या कारण प्राथमिक प्रणाली, उपकरण ट्रांसफार्मर, वायरिंग, सुरक्षा सर्किट या माप श्रृंखला के किसी अन्य भाग से संबंधित है।

इसलिए एक विश्वसनीय माप श्रृंखला एक उचित रूप से चयनित उपकरण ट्रांसफार्मर से शुरू होती है। सटीकता, इन्सुलेशन, कनेक्शन कॉन्फ़िगरेशन, द्वितीयक बोझ, पर्यावरण की स्थिति और सुरक्षा आवश्यकताओं सभी पर एक साथ विचार करने की आवश्यकता है।

मुख्य प्रकार और विन्यास क्या हैं?

उपकरण वोल्टेज ट्रांसफार्मर को स्थापना, चरण व्यवस्था, घुमावदार विन्यास, इन्सुलेशन प्रौद्योगिकी और ऑपरेटिंग सिद्धांत के अनुसार वर्गीकृत किया जा सकता है। ये श्रेणियां इंजीनियरों को सिस्टम आवश्यकताओं के अनुसार चयन को सीमित करने में मदद करती हैं।

आंतरिक विन्यास

इनडोर इकाइयाँ स्विचगियर, सबस्टेशन, विद्युत कक्ष, या अन्य संरक्षित वातावरण के अंदर स्थापना के लिए अभिप्रेत हैं। उनके बाड़े और इन्सुलेशन डिज़ाइन को नियंत्रित इनडोर वातावरण के आसपास अनुकूलित किया जा सकता है।

एपॉक्सी-रेज़िन कास्ट डिज़ाइन कॉम्पैक्ट इनडोर मध्यम-वोल्टेज अनुप्रयोगों में आम हैं क्योंकि ठोस इन्सुलेशन भौतिक असेंबली को अपेक्षाकृत कॉम्पैक्ट रखते हुए एक सीलबंद संरचना बना सकता है।

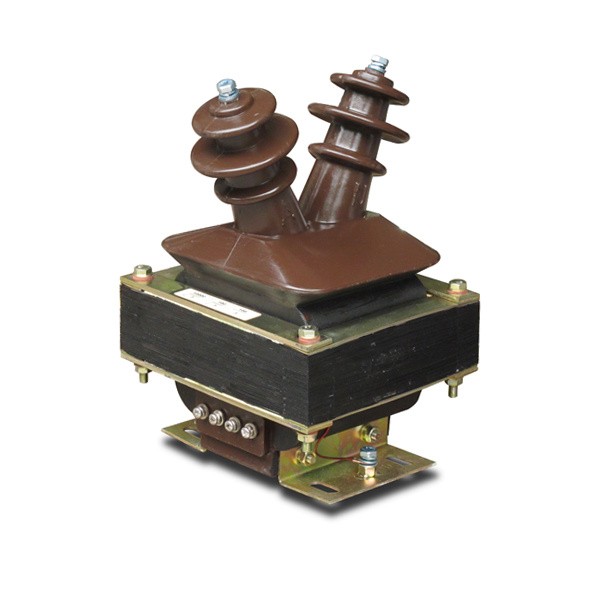

बाहरी विन्यास

बाहरी इकाइयों को बारिश, नमी, तापमान परिवर्तन, धूप, धूल, प्रदूषण और अन्य पर्यावरणीय परिस्थितियों के सीधे संपर्क का सामना करना पड़ता है। इसलिए उनके आवास और इन्सुलेशन व्यवस्था को बाहरी सेवा पर ध्यान देने की आवश्यकता है।

एकल-चरण विन्यास

एकल-चरण डिज़ाइन का उपयोग आमतौर पर किया जाता है जहां प्रत्येक चरण को अलग से मापा जाता है या जहां एप्लिकेशन को एक परिभाषित चरण-से-जमीन या चरण-दर-चरण माप व्यवस्था की आवश्यकता होती है।

तीन चरण विन्यास

तीन-चरण व्यवस्था तीन-चरण विद्युत नेटवर्क के लिए समन्वित वोल्टेज माप प्रदान कर सकती है। सटीक कनेक्शन सिस्टम न्यूट्रल कॉन्फ़िगरेशन और सुरक्षा या मीटरिंग फ़ंक्शन पर निर्भर करता है।

दो-घुमावदार और तीन-घुमावदार विन्यास

दो-वाइंडिंग डिज़ाइन में एक प्राथमिक और एक द्वितीयक वाइंडिंग होती है। एक तीन-वाइंडिंग डिज़ाइन एक सहायक माध्यमिक वाइंडिंग जोड़ता है जो विद्युत योजना के आधार पर एक अलग सुरक्षा या ग्राउंडिंग-संबंधी फ़ंक्शन का समर्थन कर सकता है।

ड्राई-टाइप और कास्ट-रेज़िन सिस्टम

ड्राई-टाइप सिस्टम तरल ढांकता हुआ के बिना ठोस या सूखे इन्सुलेशन का उपयोग करते हैं। एपॉक्सी-रेज़िन कास्ट निर्माण चयनित घटकों को पूरी तरह से समाहित कर सकता है, जो नमी और संदूषण के लिए यांत्रिक स्थिरता और प्रतिरोध प्रदान करता है।

तेल में डूबे हुए डिज़ाइन

तेल-डूबे हुए विन्यास ढांकता हुआ और थर्मल प्रणाली के हिस्से के रूप में इन्सुलेट तेल का उपयोग करते हैं। इन डिज़ाइनों के लिए उपयुक्त टैंक निर्माण, सीलिंग, तेल प्रबंधन और रखरखाव प्रक्रियाओं की आवश्यकता होती है।

इन्फ्लेटेबल या गैस-इन्सुलेटेड कॉन्फ़िगरेशन

गैस-इन्सुलेटेड डिज़ाइन का उपयोग किया जा सकता है जहां संलग्न ढांकता हुआ सिस्टम उपयुक्त हैं। उनके चयन में बाड़े की सीलिंग, गैस गुण, दबाव प्रबंधन, सेवा प्रक्रियाएं और पर्यावरणीय आवश्यकताओं पर विचार शामिल होना चाहिए।

कैपेसिटिव और इलेक्ट्रॉनिक प्रौद्योगिकियां

प्रत्येक वोल्टेज माप प्रणाली पारंपरिक विद्युत चुम्बकीय ट्रांसफार्मर पर निर्भर नहीं होती है। कैपेसिटिव वोल्टेज ट्रांसफार्मर एक विद्युत चुम्बकीय अनुभाग के साथ संयोजन में एक कैपेसिटिव डिवाइडर का उपयोग करते हैं, जबकि इलेक्ट्रॉनिक वोल्टेज सेंसर आनुपातिक विद्युत आउटपुट उत्पन्न करने के लिए सेंसिंग और सिग्नल-रूपांतरण विधियों का उपयोग करते हैं।

चयन केवल उत्पाद श्रेणी से नहीं, बल्कि एप्लिकेशन और नेटवर्क आवश्यकताओं से शुरू होना चाहिए। विभिन्न कॉन्फ़िगरेशन अलग-अलग स्थापना और रखरखाव विशेषताएँ प्रदान करते हुए समान माप कार्यों को पूरा कर सकते हैं।

इन्सुलेशन और विद्युत अलगाव क्यों आवश्यक हैं?

विद्युत अलगाव उपकरण वोल्टेज ट्रांसफार्मर का उपयोग करने के केंद्रीय कारणों में से एक है। प्राथमिक सर्किट पारंपरिक माप और नियंत्रण उपकरणों की सुरक्षित संचालन सीमा से कहीं ऊपर वोल्टेज पर काम कर सकता है, इसलिए इन्सुलेशन सिस्टम को प्राथमिक और माध्यमिक सर्किट के बीच एक विश्वसनीय अलगाव बनाना होगा।

प्राथमिक से माध्यमिक अलगाव

इन्सुलेशन प्रणाली को रेटेड प्राथमिक वोल्टेज और परिभाषित क्षणिक स्थितियों से जुड़े विद्युत तनाव का सामना करने की आवश्यकता होती है। डिज़ाइन में इन्सुलेशन सामग्री, क्रीपेज दूरी, क्लीयरेंस, घुमावदार व्यवस्था, इनकैप्सुलेशन, टर्मिनल और बाड़े की ज्यामिति शामिल है।

ठोस इन्सुलेशन

कास्ट-रेज़िन डिज़ाइन वाइंडिंग और अन्य विद्युत घटकों को घेर सकते हैं। यह दृष्टिकोण नमी या संदूषण के लिए आंतरिक इन्सुलेशन सतहों के सीधे जोखिम को कम करते हुए एक कॉम्पैक्ट और यांत्रिक रूप से स्थिर संरचना प्रदान कर सकता है।

तेल इन्सुलेशन

तेल ढांकता हुआ इन्सुलेशन और गर्मी-स्थानांतरण विशेषताएँ दोनों प्रदान करता है। इच्छित आंतरिक वातावरण को बनाए रखने के लिए तेल से भरे डिज़ाइनों को उचित रोकथाम और सीलिंग की आवश्यकता होती है।

गैस इन्सुलेशन

गैस-अछूता असेंबलियाँ एक संलग्न ढांकता हुआ माध्यम का उपयोग करती हैं। बाड़े को अपनी अखंडता बनाए रखनी चाहिए, और सेवा प्रक्रियाओं में ढांकता हुआ माध्यम और उपकरण के दबाव या सीलिंग व्यवस्था को ध्यान में रखना चाहिए।

रेंगना और निकासी

क्लीयरेंस का तात्पर्य प्रवाहकीय भागों के बीच हवा के माध्यम से सबसे कम दूरी से है, जबकि क्रीपेज एक इन्सुलेट सतह के साथ दूरी से संबंधित है। मध्यम और उच्च-वोल्टेज उपकरणों के डिजाइन में दोनों महत्वपूर्ण हैं।

पर्यावरण प्रदूषण क्रीप दूरी के महत्व को बढ़ा सकता है क्योंकि एक इन्सुलेशन सतह पर संदूषण रिसाव धारा के लिए मार्ग बना सकता है।

इसलिए इन्सुलेशन एकल सामग्री विकल्प नहीं है। यह एक संपूर्ण इंजीनियरिंग प्रणाली है जिसमें ज्यामिति, सामग्री, विनिर्माण गुणवत्ता, पर्यावरणीय जोखिम और विद्युत समन्वय शामिल है।

खरीदारों के लिए, इसका मतलब है कि इन्सुलेशन विवरण विशिष्ट होना चाहिए। शुष्क प्रकार, कास्ट रेज़िन, तेल में डूबे हुए, या गैस इंसुलेटेड जैसे शब्द एक प्रारंभिक बिंदु प्रदान करते हैं, लेकिन तकनीकी विनिर्देश को इच्छित वोल्टेज वर्ग और स्थापना स्थितियों की भी व्याख्या करनी चाहिए।

इलेक्ट्रोमैग्नेटिक और कैपेसिटिव डिज़ाइन के बीच क्या अंतर है?

विभिन्न वोल्टेज-माप प्रौद्योगिकियाँ एक ही मूल समस्या को अलग-अलग तरीकों से हल करती हैं। उनके संचालन सिद्धांतों को समझने से इंजीनियरों को उपकरण को नेटवर्क और एप्लिकेशन से मिलाने में मदद मिलती है।

विद्युत चुम्बकीय प्रौद्योगिकी

पारंपरिक विद्युत चुम्बकीय डिज़ाइन एक चुंबकीय कोर के माध्यम से युग्मित प्राथमिक और माध्यमिक वाइंडिंग का उपयोग करता है। यह कई मध्यम-वोल्टेज माप और सुरक्षा अनुप्रयोगों के लिए परिचित, अच्छी तरह से स्थापित और उपयुक्त है।

इसके चयन में प्राथमिक वोल्टेज, द्वितीयक वोल्टेज, आवृत्ति, सटीकता, बोझ, इन्सुलेशन और वाइंडिंग कॉन्फ़िगरेशन शामिल है।

कैपेसिटिव वोल्टेज ट्रांसफार्मर प्रौद्योगिकी

एक कैपेसिटिव वोल्टेज ट्रांसफार्मर विद्युत चुम्बकीय ट्रांसफार्मर अनुभाग सिग्नल को संसाधित करने से पहले प्राथमिक वोल्टेज को कम करने के लिए एक कैपेसिटिव डिवाइडर का उपयोग करता है। यह आर्किटेक्चर उच्च वोल्टेज स्तरों पर उपयोगी हो सकता है और इसके निर्माण के आधार पर कुछ संचार-संबंधित अनुप्रयोगों का भी समर्थन कर सकता है।

कैपेसिटिव घटक समग्र वोल्टेज डिवीजन नेटवर्क का हिस्सा बनते हैं, इसलिए इन्सुलेशन, आवृत्ति व्यवहार, मुआवजा और सिस्टम कनेक्शन पर सावधानीपूर्वक विचार करने की आवश्यकता है।

इलेक्ट्रॉनिक वोल्टेज सेंसिंग

इलेक्ट्रॉनिक वोल्टेज ट्रांसफार्मर या सेंसर आनुपातिक आउटपुट उत्पन्न करने के लिए सेंसिंग तत्वों और इलेक्ट्रॉनिक कनवर्टर्स का उपयोग कर सकते हैं। ये प्रौद्योगिकियाँ कॉम्पैक्ट सिस्टम आर्किटेक्चर और डिजिटल सुरक्षा या निगरानी प्रणालियों के साथ एकीकरण का समर्थन कर सकती हैं।

आउटपुट इंटरफ़ेस, पावर आवश्यकताएँ, सिग्नल प्रोटोकॉल, सटीकता, पर्यावरणीय सीमाएँ और डाउनस्ट्रीम सिस्टम के साथ अनुकूलता को स्पष्ट रूप से निर्दिष्ट करने की आवश्यकता है।

प्रौद्योगिकी का चुनाव क्यों मायने रखता है

सही तकनीक सामान्य प्राथमिकता के बजाय नेटवर्क पर निर्भर करती है। एक कॉम्पैक्ट इनडोर मीडियम-वोल्टेज स्विचगियर एप्लिकेशन की उच्च-वोल्टेज आउटडोर सबस्टेशन से भिन्न आवश्यकताएं हो सकती हैं।

स्थान, पर्यावरणीय जोखिम, इन्सुलेशन आवश्यकताएं, रखरखाव रणनीति, माप सटीकता, संचार वास्तुकला, और इच्छित सुरक्षा कार्य सभी उपयुक्त तकनीक को प्रभावित करते हैं।

एकल-चरण और तीन-चरण अनुप्रयोग कैसे भिन्न हैं?

चरण व्यवस्था सिस्टम डिज़ाइन का एक महत्वपूर्ण हिस्सा है क्योंकि ट्रांसफार्मर को विद्युत नेटवर्क के भीतर वोल्टेज को मापने के तरीके से मेल खाना चाहिए।

एकल-चरण माप

एकल-चरण इकाइयों का उपयोग वायरिंग योजना के आधार पर एक व्यक्तिगत चरण या परिभाषित चरण-से-जमीन या चरण-दर-चरण वोल्टेज को मापने के लिए किया जा सकता है।

यह व्यवस्था आम है जब अलग-अलग चरण माप की आवश्यकता होती है या जब सुरक्षा डिज़ाइन विशिष्ट वोल्टेज संदर्भों का उपयोग करता है।

तीन चरण माप

तीन-चरण प्रणालियों को तीन चरण वोल्टेज के समन्वित माप की आवश्यकता होती है। ट्रांसफार्मर कॉन्फ़िगरेशन इस बात पर निर्भर करता है कि सिस्टम ग्राउंडेड है, अनग्राउंडेड है, या किसी अन्य तटस्थ व्यवस्था का उपयोग करता है।

कनेक्शन आरेख इसलिए आवश्यक हैं क्योंकि समान वोल्टेज रेटिंग वाले दो सिस्टमों को अलग-अलग ट्रांसफार्मर वायरिंग की आवश्यकता हो सकती है।

घुमावदार व्यवस्था

डबल-वाइंडिंग डिज़ाइन एक मुख्य माध्यमिक सर्किट प्रदान करते हैं। तीन-घुमावदार डिज़ाइन एक और माध्यमिक वाइंडिंग जोड़ते हैं जिसे एक अलग फ़ंक्शन को सौंपा जा सकता है।

अतिरिक्त वाइंडिंग तब उपयोगी हो सकती है जब मीटरिंग और सुरक्षा सर्किट को अलग-अलग आउटपुट की आवश्यकता होती है।

कनेक्शन योजनाएं

संभावित व्यवस्थाओं में चरण-दर-चरण माप, चरण-से-जमीन माप, ओपन-डेल्टा-संबंधित व्यवस्थाएं, या अन्य सिस्टम-विशिष्ट कॉन्फ़िगरेशन शामिल हो सकते हैं। सही योजना विद्युत नेटवर्क पर निर्भर करती है।

वायरिंग आरेख क्यों मायने रखता है

अकेले उत्पाद का नाम हमेशा संपूर्ण चरण और वाइंडिंग कॉन्फ़िगरेशन को संप्रेषित नहीं कर सकता है। एक वायरिंग आरेख दिखाता है कि प्रत्येक वाइंडिंग में कौन से टर्मिनल हैं और ट्रांसफार्मर को बाहरी सिस्टम से कैसे कनेक्ट होना चाहिए।

यह अनुकूलित इंस्टॉलेशन के लिए विशेष रूप से महत्वपूर्ण है जहां सेकेंडरी सर्किट कई अलग-अलग उपकरणों से जुड़ा होता है।

कौन से एप्लिकेशन उपकरण वोल्टेज मापन का उपयोग करते हैं?

आधुनिक विद्युत संरचना के कई हिस्सों में वोल्टेज माप की आवश्यकता होती है। सटीक ट्रांसफार्मर कॉन्फ़िगरेशन नेटवर्क वोल्टेज, भौतिक वातावरण, सटीकता की आवश्यकता, सुरक्षा योजना और जुड़े उपकरणों के प्रकार पर निर्भर करता है।

सबस्टेशन अनुप्रयोग

सबस्टेशनों को अक्सर सुरक्षा रिले, मीटरिंग, नियंत्रण प्रणाली और ऑपरेटर निगरानी के लिए वोल्टेज सिग्नल की आवश्यकता होती है। इसलिए एक ट्रांसफार्मर प्राथमिक नेटवर्क और नियंत्रण कक्ष के बीच एक महत्वपूर्ण इंटरफ़ेस बन सकता है।

औद्योगिक सुविधाएं

बड़ी औद्योगिक सुविधाओं में मोटर, ट्रांसफार्मर, प्रक्रिया उपकरण और वितरण बोर्ड की सेवा देने वाले कई मध्यम-वोल्टेज फीडर हो सकते हैं। वोल्टेज माप नियमित निगरानी और सुरक्षात्मक कार्यों दोनों का समर्थन करता है।

नवीकरणीय-ऊर्जा प्रणालियाँ

सौर और पवन प्रतिष्ठान विद्युत संग्रह और परिवर्तन प्रणालियों का उपयोग करते हैं जिसमें वोल्टेज माप सुरक्षा, निगरानी, ​​सिंक्रनाइज़ेशन और नेटवर्क नियंत्रण का समर्थन कर सकता है।

स्विचगियर अनुप्रयोग

कॉम्पैक्ट कास्ट-रेज़िन डिज़ाइन को इनडोर स्विचगियर असेंबलियों में एकीकृत किया जा सकता है जहां स्थान, इन्सुलेशन, संदूषण प्रतिरोध और तारों की पहुंच को संतुलित करने की आवश्यकता होती है।

व्यावसायिक भवन

बड़ी वाणिज्यिक सुविधाएं मध्यम-वोल्टेज आने वाली आपूर्ति और आंतरिक वितरण प्रणालियों का उपयोग कर सकती हैं। उपकरण वोल्टेज माप प्राथमिक सर्किट से आवश्यक पृथक्करण बनाए रखते हुए ऊर्जा-प्रबंधन और सुरक्षा प्रणालियों को जानकारी प्रदान कर सकता है।

इन सभी अनुप्रयोगों में, ट्रांसफार्मर को सामान्य उत्पाद श्रेणी के बजाय वास्तविक विद्युत नेटवर्क के आसपास चुना जाना चाहिए।

एक व्यावसायिक तकनीकी विशिष्टता में क्या शामिल होना चाहिए?

एक पेशेवर विनिर्देश को इलेक्ट्रिकल इंजीनियरों, खरीद टीमों, निर्माताओं, इंस्टॉलरों, कमीशनिंग कर्मियों और रखरखाव कर्मचारियों को यह समझने के लिए पर्याप्त जानकारी प्रदान करनी चाहिए कि वास्तव में किस ट्रांसफार्मर कॉन्फ़िगरेशन की आवश्यकता है।

विद्युत नेटवर्क से शुरुआत करें

विनिर्देश को पहले प्राथमिक विद्युत प्रणाली को परिभाषित करना चाहिए। इसमें वोल्टेज, आवृत्ति, चरण विन्यास, ग्राउंडिंग व्यवस्था और इच्छित माप बिंदु शामिल हैं।

प्रत्येक द्वितीयक आउटपुट को परिभाषित करें

प्रत्येक द्वितीयक वाइंडिंग का एक परिभाषित उद्देश्य होना चाहिए। एक मीटरिंग वाइंडिंग और एक प्रोटेक्शन वाइंडिंग को केवल इसलिए समान नहीं माना जाना चाहिए क्योंकि दोनों कम वोल्टेज का उत्पादन करते हैं।

संयोजित बोझ को परिभाषित करें

विनिर्देश में मीटर, रिले, ट्रांसड्यूसर, नियंत्रण उपकरण, टर्मिनल ब्लॉक और अनुमानित केबल लंबाई की पहचान होनी चाहिए। पूर्ण जुड़ा हुआ बोझ द्वितीयक वाइंडिंग की वास्तविक लोडिंग स्थिति को निर्धारित करता है।

इन्सुलेशन और पर्यावरणीय आवश्यकताओं को परिभाषित करें

स्थापना स्थान स्पष्ट रूप से बताया जाना चाहिए। इनडोर और आउटडोर सिस्टम के लिए अलग-अलग इन्सुलेशन, बाड़े, सतह के उपचार और पर्यावरणीय विशेषताओं की आवश्यकता हो सकती है।

भौतिक आयामों को परिभाषित करें

जब ट्रांसफार्मर को स्विचगियर डिब्बे के अंदर स्थापित किया जाता है तो माउंटिंग आयाम, टर्मिनल स्थिति, फिक्सिंग छेद, समग्र ऊंचाई, चौड़ाई और गहराई महत्वपूर्ण हो सकती है।

वायरिंग और कनेक्शन आरेख को परिभाषित करें

एक नियंत्रित योजनाबद्ध को प्राथमिक टर्मिनलों, माध्यमिक टर्मिनलों, घुमावदार संबंधों, ग्राउंडिंग बिंदुओं और बाहरी सुरक्षा व्यवस्था की पहचान करनी चाहिए।

निरीक्षण एवं परीक्षण को परिभाषित करें

परीक्षण को ट्रांसफार्मर के प्रकार और परियोजना आवश्यकताओं के अनुरूप होना चाहिए। नियमित जांच में विद्युत प्रदर्शन, इन्सुलेशन-संबंधी जांच, वाइंडिंग संबंध और कार्यात्मक सत्यापन शामिल हो सकते हैं।

एक व्यावहारिक चयन वर्कफ़्लो

1. प्राथमिक नेटवर्क को परिभाषित करें:वोल्टेज, आवृत्ति, चरण विन्यास, ग्राउंडिंग व्यवस्था और माप स्थान की पहचान करें।
2. माध्यमिक आवश्यकताओं को परिभाषित करें:द्वितीयक वोल्टेज, वाइंडिंग्स की संख्या और प्रत्येक आउटपुट का उद्देश्य निर्दिष्ट करें।
3. सटीकता निर्धारित करें:सटीकता वर्ग का मिलान मीटरिंग, निगरानी, ​​सुरक्षा या नियंत्रण आवश्यकताओं से करें।
4. बोझ की गणना करें:मीटर, रिले, वायरिंग, टर्मिनल, ट्रांसड्यूसर और अन्य जुड़े उपकरण शामिल करें।
5. इन्सुलेशन चुनें:उपयुक्त सूखा, कास्ट-रेज़िन, तेल, गैस, या अन्य इन्सुलेशन आर्किटेक्चर चुनें।
6. पर्यावरण की जाँच करें:इनडोर या आउटडोर स्थितियों, आर्द्रता, प्रदूषण, तापमान और ऊंचाई का मूल्यांकन करें।
7. सुरक्षा की जाँच करें:फ़्यूज़ व्यवस्था, ग्राउंडिंग और सुरक्षा-सर्किट एकीकरण की पुष्टि करें।
8. शारीरिक फिट की जाँच करें:अंतिम स्थापना के भीतर बढ़ते आयामों और टर्मिनल व्यवस्था की पुष्टि करें।
9. दस्तावेज़ सत्यापित करें:सुनिश्चित करें कि चित्र, नेमप्लेट डेटा, वायरिंग आरेख और तकनीकी विनिर्देश समान कॉन्फ़िगरेशन का वर्णन करते हैं।

यह दृष्टिकोण सिस्टम डिज़ाइन से उत्पाद चयन तक एक स्पष्ट तकनीकी मार्ग बनाता है। यह इस संभावना को भी कम कर देता है कि स्पष्ट रूप से छोटा विवरण, जैसे बोझ या टर्मिनल स्थान, स्थापना के दौरान एक समस्या बन जाता है।

अनुमोदन से पहले खरीदारों को क्या अनुरोध करना चाहिए?

• आयाम आरेखण:समग्र आयाम, माउंटिंग पॉइंट, टर्मिनल और उपलब्ध इंस्टॉलेशन स्थान की पुष्टि करें।
• वायरिंग का नक्शा:प्राथमिक और द्वितीयक टर्मिनल संबंधों और ग्राउंडिंग बिंदुओं को सत्यापित करें।
• नेमप्लेट जानकारी:वोल्टेज अनुपात, आवृत्ति, सटीकता और अन्य रेटेड विशेषताओं की पुष्टि करें।
• इन्सुलेशन विवरण:ढांकता हुआ निर्माण और इच्छित स्थापना वातावरण की पुष्टि करें।
• परीक्षण जानकारी:चयनित कॉन्फ़िगरेशन के लिए लागू नियमित या प्रदर्शन परीक्षणों की पुष्टि करें।
