वैक्यूम सर्किट ब्रेकर (वीसीबी)मध्यम-वोल्टेज सुरक्षा के लिए स्वर्ण मानक बन गए हैं, जो तेजी से चाप विलुप्त होने, शून्य ग्रीनहाउस गैस उत्सर्जन और न्यूनतम रखरखाव की पेशकश करते हैं। यह व्यापक मार्गदर्शिका महत्वपूर्ण प्रश्नों का उत्तर देती है: वीसीबी कैसे काम करते हैं? उनके मूल घटक क्या हैं? वे वैक्यूम संपर्ककर्ताओं से तुलना कैसे करते हैं? और वे उपयोगिताओं, उद्योग और नवीकरणीय ऊर्जा के लिए पसंदीदा तकनीक क्यों हैं? अग्रणी निर्माता की अंतर्दृष्टि के साथकमविल, यह लेख इंजीनियरों और खरीदारों को उनके आवेदन के लिए सही वीसीबी का चयन करने के ज्ञान से लैस करता है।
वैक्यूम सर्किट ब्रेकर की प्रभावशीलता आर्क्स को बुझाने के लिए उच्च वैक्यूम के उपयोग में निहित है - ज्ञात सबसे अच्छे विद्युत इंसुलेटर में से एक। जब वीसीबी के संपर्क अलग हो जाते हैं, तो बनने वाला चाप तेजी से बुझ जाता है क्योंकि प्लाज्मा को बनाए रखने के लिए लगभग कोई गैस अणु नहीं होते हैं। इसके परिणामस्वरूप एसी तरंग के आधे से भी कम चक्र का रुकावट समय होता है, दोष ऊर्जा कम हो जाती है और डाउनस्ट्रीम उपकरण की सुरक्षा होती है। इसके अतिरिक्त, वीसीबी पर्यावरण की दृष्टि से एसएफ₆ ब्रेकरों से बेहतर हैं, क्योंकि वे कोई ग्रीनहाउस गैसों का उत्सर्जन नहीं करते हैं, जिससे वे टिकाऊ पावर ग्रिड के लिए एक महत्वपूर्ण तकनीक बन जाते हैं।
ए का संचालनवी.सी.बीतीव्र, सटीक चरणों की श्रृंखला में विभाजित किया जा सकता है:
यह पूरी प्रक्रिया माइक्रोसेकंड में होती है, जिससे वीसीबी लोड और फॉल्ट करंट स्विचिंग दोनों के लिए असाधारण रूप से तेज़ और विश्वसनीय बन जाती है।
एक उच्च गुणवत्ता वाला वीसीबी कई महत्वपूर्ण घटकों का एक संयोजन है:
जबकि दोनों वैक्यूम इंटरप्टर्स का उपयोग करते हैं, वीसीबी और वैक्यूम कॉन्टैक्टर अलग-अलग उद्देश्यों की पूर्ति करते हैं। नीचे दी गई तालिका प्रमुख अंतरों को स्पष्ट करती है।
| विशेषता | वैक्यूम सर्किट ब्रेकर (वीसीबी) | वैक्यूम संपर्ककर्ता |
|---|---|---|
| प्राथमिक भूमिका | फॉल्ट करंट (शॉर्ट सर्किट) और बार-बार स्विचिंग से सुरक्षा। | मोटर और हीटर जैसे भार का बार-बार परिचालन स्विचिंग। |
| वोल्टेज रेंज | 3 केवी से 36 केवी (विशेष मॉडल के लिए 40.5 केवी तक)। | 15 केवी तक, आमतौर पर 200 ए से 630 ए तक। |
| विशिष्ट भार | ट्रांसफार्मर, जनरेटर, कैपेसिटर, बड़ी मोटरें, वितरण फीडर। | मोटर्स, प्रकाश व्यवस्था, हीटिंग सर्किट और बार-बार स्विच किए जाने वाले उपकरण। |
| आवृत्ति बदलना | निराला (संरक्षण और अलगाव)। | बहुत बार-बार (हजारों ऑपरेशन)। |
| शॉर्ट-सर्किट रेटिंग | उच्च (20 kA से 50 kA सामान्य)। | निचला (10 kA तक)। |
वैक्यूम सर्किट ब्रेकर लाभों का एक आकर्षक सेट प्रदान करते हैं जो उन्हें मध्यम-वोल्टेज अनुप्रयोगों के लिए पसंदीदा विकल्प बनाते हैं:
वीसीबी विभिन्न वातावरणों और परिचालन आवश्यकताओं के अनुरूप कई कॉन्फ़िगरेशन में उपलब्ध हैं।

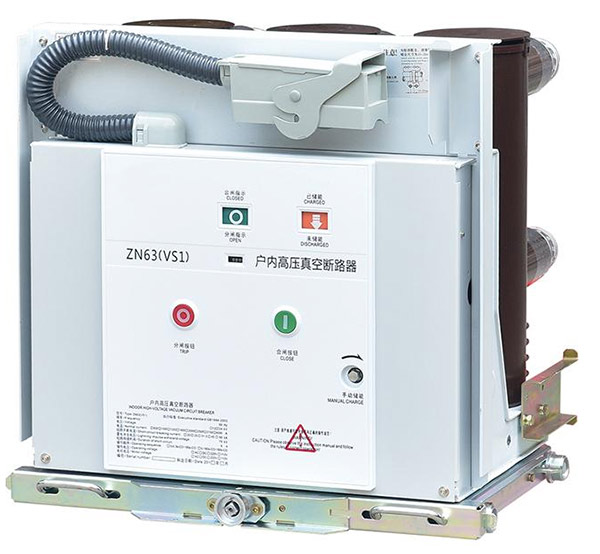

फ़ैक्टरियों, वाणिज्यिक भवनों और इनडोर सबस्टेशनों के भीतर स्विचगियर पैनलों में स्थापना के लिए डिज़ाइन की गई कॉम्पैक्ट इकाइयाँ। उदाहरणों में व्यापक रूप से उपयोग किए जाने वाले VS1-12 निश्चित और निकासी योग्य प्रकार शामिल हैं।
सबस्टेशनों और ट्रांसमिशन नेटवर्क के लिए बनाए गए मौसम प्रतिरोधी मॉडल, बारिश, हवा और तापमान चरम सीमा को झेलने में सक्षम।
वीसीबी उद्योगों और बुनियादी ढांचे के व्यापक स्पेक्ट्रम के लिए आवश्यक हैं:
ए1: प्राथमिक अंतर आर्क-शमन माध्यम है - वीसीबी वैक्यूम का उपयोग करते हैं, जबकि एसएफ₆ ब्रेकर दबावयुक्त गैस का उपयोग करते हैं। वीसीबी अधिक पर्यावरण के अनुकूल हैं (कोई ग्रीनहाउस गैस उत्सर्जन नहीं), तेज ढांकता हुआ पुनर्प्राप्ति है, और मध्यम-वोल्टेज अनुप्रयोगों के लिए कम रखरखाव की आवश्यकता होती है।
ए2: वैक्यूम इंटरप्ट्टर को जीवन भर के लिए सील कर दिया जाता है, जो आमतौर पर सामान्य परिस्थितियों में 10-20 साल तक चलता है। ऑपरेटिंग तंत्र का यांत्रिक जीवन अक्सर 30,000 ऑपरेशन से अधिक होता है।
A3: हां, लेकिन नियंत्रित स्विचिंग के साथ विशेष कैपेसिटर स्विचिंग वीसीबी की सिफारिश प्रीस्ट्राइक, इनरश करंट और रेस्ट्राइक को कम करने, संपर्क दीर्घायु और सिस्टम स्थिरता सुनिश्चित करने के लिए की जाती है।
ए4: नियमित रखरखाव ऑपरेटिंग तंत्र, विद्युत कनेक्शन और नियंत्रण सर्किट पर केंद्रित होता है - न कि वैक्यूम इंटरप्रेटर पर। विशिष्ट कार्यों में दृश्य निरीक्षण, संपर्क प्रतिरोध माप और हर 3-5 वर्षों में यांत्रिक संचालन परीक्षण शामिल हैं।
A5: बिल्कुल. आउटडोर वीसीबी विशेष रूप से कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए मौसम-प्रतिरोधी बाड़ों, उच्च-ग्रेड इंसुलेटर और जंग-रोधी उपचारों के साथ डिज़ाइन किए गए हैं।
बेहतर प्रदर्शन, पर्यावरणीय जिम्मेदारी और दीर्घकालिक विश्वसनीयता के संयोजन के साथ वैक्यूम सर्किट ब्रेकर आधुनिक मध्यम-वोल्टेज बिजली वितरण के लिए स्पष्ट विजेता हैं। जैसे-जैसे उद्योग एसएफ₆ को चरणबद्ध तरीके से समाप्त कर रहा है, उच्च गुणवत्ता वाले वीसीबी की मांग बढ़ना तय है। यह सुनिश्चित करने के लिए कि आपका उपकरण लगातार प्रदर्शन और सुरक्षा प्रदान करता है, एक विश्वसनीय निर्माता का चयन करना महत्वपूर्ण है।
कमविलचीन स्थित एक अग्रणी फैक्ट्री और आपूर्तिकर्ता, इनडोर, आउटडोर और विशेष वीसीबी की एक व्यापक श्रृंखला प्रदान करता है। हमारे उत्पादों को सटीकता के साथ इंजीनियर किया गया है, कड़ाई से परीक्षण किया गया है, और स्टॉक ऑर्डर और कस्टम थोक परियोजनाओं दोनों के लिए उपलब्ध हैं। कॉमविल को चुनकर, आप प्रत्यक्ष फ़ैक्टरी मूल्य निर्धारण, तकनीकी विशेषज्ञता और उत्तरदायी ग्राहक सहायता से लाभान्वित होते हैं।
विश्वसनीय विद्युत सुरक्षा के लिए कॉमविल के साथ भागीदार
चाहे आपको मानक इनडोर वीसीबी, मजबूत आउटडोर इकाइयों, या विशेष डिज़ाइन की आवश्यकता हो,कमविलसमाधान है. हमारी टीम तकनीकी विशिष्टताओं, मूल्य निर्धारण और वितरण में सहायता के लिए तैयार है।
📧हमसे संपर्क करेंआज ही अपनी आवश्यकताओं पर चर्चा करने या कोटेशन का अनुरोध करने के लिए। हम आपके अगले प्रोजेक्ट का समर्थन करने के लिए तत्पर हैं।
