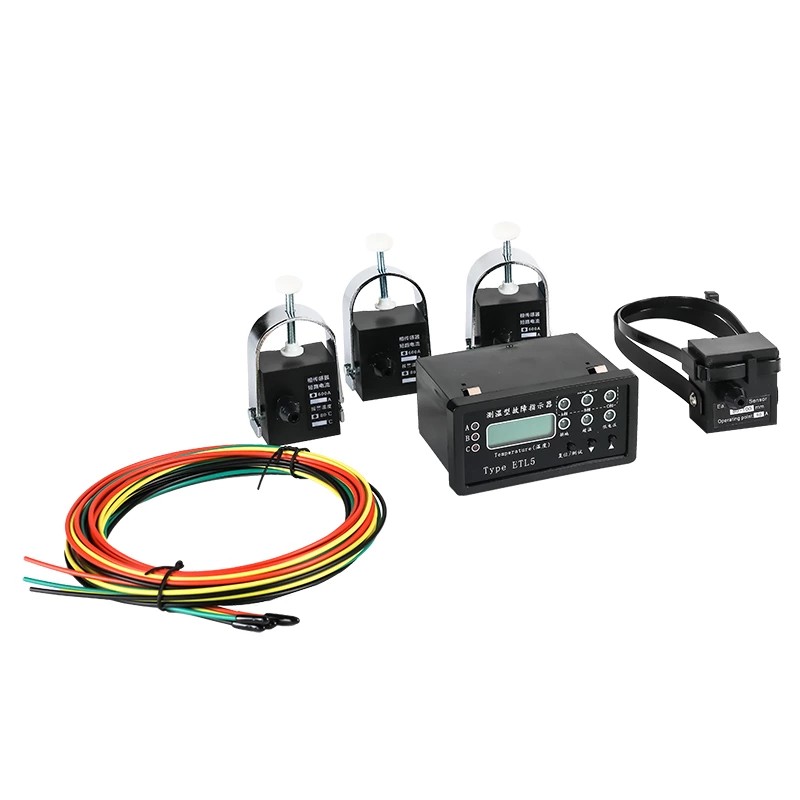

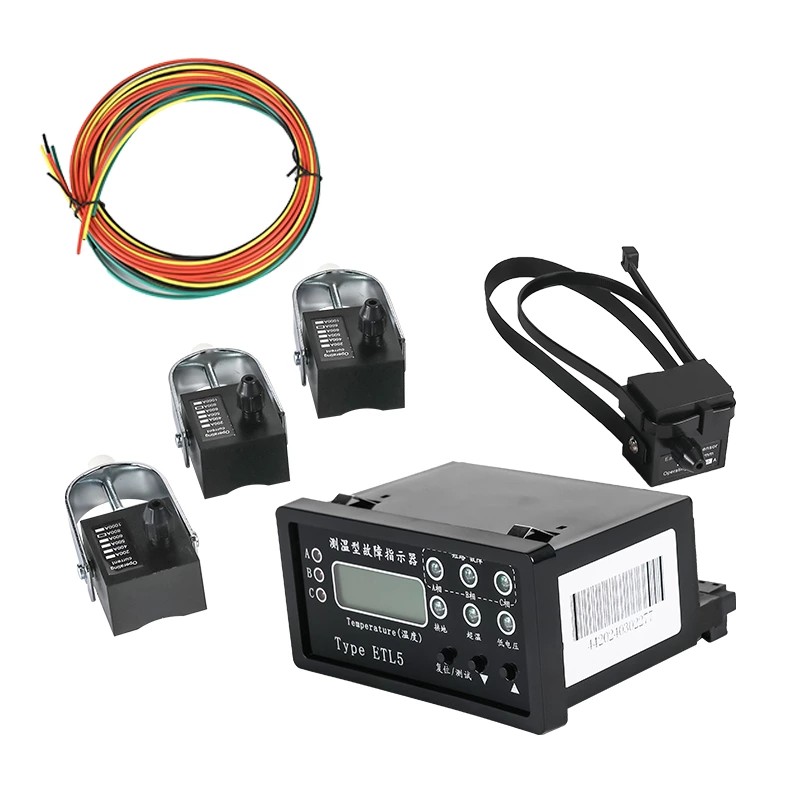

10kV स्विचगियर के लिए कॉमविल फैक्ट्री के TL-5 फाइबर ऑप्टिक टेम्परेचर फॉल्ट मॉनिटर का सबसे बड़ा काम खतरनाक दोषों को बढ़ने से पहले पकड़ना है - और इसके शॉर्ट-सर्किट और ग्राउंडिंग अलार्म फ़ंक्शन इसे पूरी तरह से करते हैं, दो सबसे आम हाई-वोल्टेज लाइन मुद्दों को कवर करते हैं जिनसे हम निपटते हैं।
शॉर्ट-सर्किट करंट अलार्म इंडिकेशन से शुरू करते हुए: बिल्ट-इन शॉर्ट-सर्किट करंट सेंसर हाई-वोल्टेज केबलों के चलने के दौरान उन पर 24/7 नज़र रखता है। यहां वह चीज़ है जो इसे विभिन्न साइटों के लिए लचीला बनाती है - शॉर्ट-सर्किट वर्तमान सेट मान को उपयोगकर्ता की ज़रूरतों के आधार पर डिवाइस के फ़ैक्टरी छोड़ने से पहले अनुकूलित किया जा सकता है। एक बार जब लाइन करंट हिट हो जाता है या उस निर्धारित मूल्य से अधिक हो जाता है, तो सेंसर ऑप्टिकल फाइबर के माध्यम से मुख्य इकाई को एक अलार्म सिग्नल भेजता है। ऑप्टिकल फ़ाइबर यहाँ ज़रूरी है - यह सुपर स्थिर है और स्विचगियर के आसपास बिजली के शोर से गड़बड़ नहीं होता है। जब मुख्य इकाई को सिग्नल मिलता है, तो यह न केवल अपने पैनल पर एक स्पष्ट अलार्म संकेत ट्रिगर करता है (ताकि हम इसे गश्त के दौरान एक नज़र में देख सकें) बल्कि सिग्नल को सीधे मुख्य नियंत्रण प्रणाली को भी भेज सकता है। इसका मतलब है कि ऑन-साइट टीमों और कार्यालय दोनों को एक ही समय में अलर्ट मिलता है, जिससे प्रतिक्रिया समय में काफी कमी आती है।
फिर ग्राउंडिंग अलार्म संकेत है - सुरक्षा के लिए एक गैर-परक्राम्य। सिस्टम उपयोगकर्ता के केबलों के ग्राउंडिंग करंट की निगरानी के लिए समर्पित ग्राउंडिंग सेंसर का उपयोग करता है। शॉर्ट-सर्किट सेट मान की तरह, ग्राउंडिंग अलार्म ट्रिगर मान को डिलीवरी से पहले उपयोगकर्ता की आवश्यकताओं के अनुसार बदला जा सकता है। जब ग्राउंडिंग सर्किट में करंट उस सीमा तक पहुंचता है या उससे अधिक होता है, तो ग्राउंडिंग सेंसर मुख्य इकाई को एक अलार्म भेजता है। फिर मुख्य इकाई संबंधित अलार्म संकेत को बंद कर देती है, और सिग्नल को मुख्य नियंत्रण प्रणाली तक अग्रेषित भी कर सकती है। यह शहरी वितरण नेटवर्क या औद्योगिक स्थलों जैसे व्यस्त क्षेत्रों में एक जीवनरक्षक है, जहां ग्राउंडिंग दोषों को जल्दी से न पकड़ने पर बिजली के झटके का खतरा या उपकरण क्षति हो सकती है।
अलार्म बजने के बाद, आखिरी चीज़ जो हमें चाहिए वह है एक क्लंकी रीसेट प्रक्रिया। 10kV स्विचगियर के लिए यह TL-5 फाइबर ऑप्टिक टेम्परेचर फॉल्ट मॉनिटर दो रीसेट मोड प्रदान करता है - स्वचालित और मैनुअल - जो कि हम जिस भी स्थिति में हों, उसमें फिट बैठते हैं, जिससे हमें अनावश्यक यात्राओं से बचाया जा सकता है।
स्वचालित रीसेट प्रणाली: आइए वास्तविक बनें, रखरखाव टीमें लगभग हमेशा व्यस्त रहती हैं। यदि डिवाइस अलार्म बजाता है, लेकिन हम 8 घंटे के भीतर इसे मैन्युअल रूप से रीसेट नहीं कर पाते हैं, तो यह स्वचालित रूप से रीसेट हो जाता है। यह दूरस्थ साइटों के लिए एक गेम-चेंजर है - आपको किसी गलती के ठीक होने के बाद रीसेट बटन दबाने के लिए घंटों ड्राइव करने की ज़रूरत नहीं है। यह अनुवर्ती कार्य की परेशानी को दूर करता है और डिवाइस को अगली संभावित समस्या के लिए तैयार रखता है।
मैन्युअल रीसेट: जब हम गलती को तुरंत ठीक करते हैं और अलार्म को तुरंत साफ़ करना चाहते हैं, तो यह बहुत आसान है। बस मुख्य इकाई पैनल पर स्पष्ट बटन दबाएं, और अलार्म गायब हो जाएगा। कोई फैंसी कदम नहीं, कोई अतिरिक्त उपकरण नहीं - यह उस समय के लिए बिल्कुल सही है जब हम एक टाइट शेड्यूल पर काम कर रहे होते हैं और नए अलार्म के साथ भ्रम से बचने के लिए सिस्टम की स्थिति को स्पष्ट रखने की आवश्यकता होती है।
कोई उपकरण तभी उपयोगी होता है जब वह ज़रूरत पड़ने पर काम करता है। यही कारण है कि स्व-परीक्षण फ़ंक्शन और कम बैटरी अलार्म ऐसे महत्वपूर्ण जोड़ हैं - वे सुनिश्चित करते हैं कि डिवाइस हमेशा प्रदर्शन के लिए तैयार है, कोई आश्चर्य नहीं।

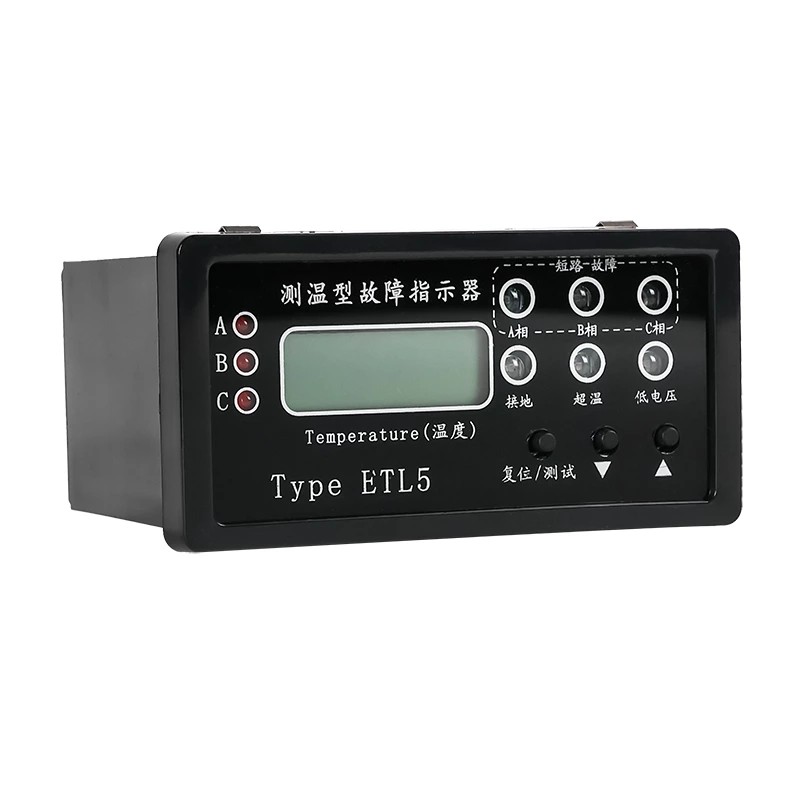

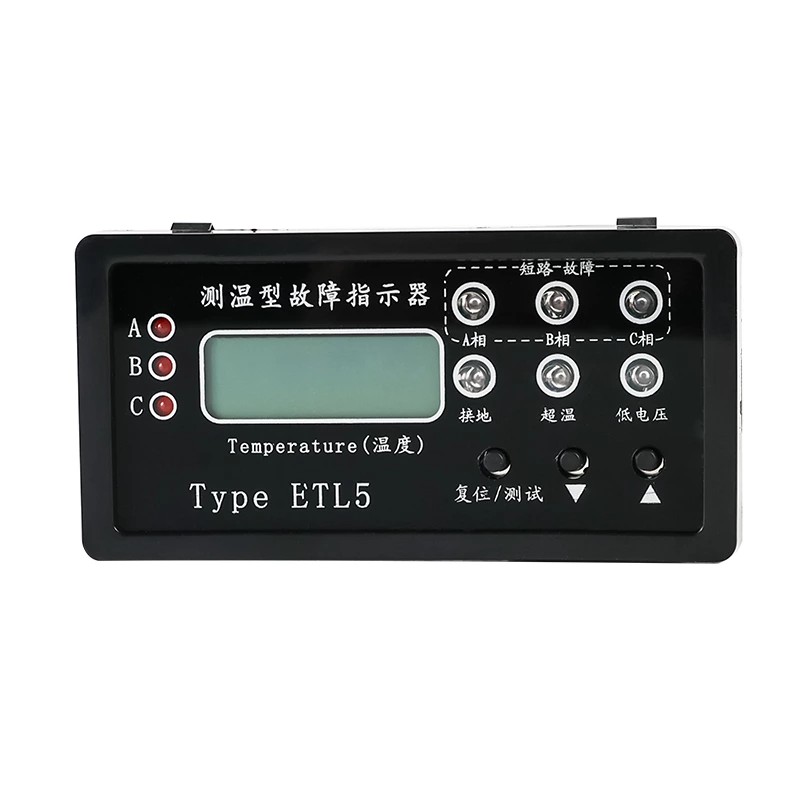

परीक्षण (स्वयं-जाँच) फ़ंक्शन: 10kV स्विचगियर के लिए TL-5 फाइबर ऑप्टिक तापमान फ़ॉल्ट मॉनिटर अच्छी स्थिति में है या नहीं, इसकी जाँच करने में कुछ सेकंड लगते हैं। बस पैनल पर क्लियर बटन को 2 सेकंड के लिए दबाकर रखें, और यह सेल्फ-चेक मोड में चला जाता है। पैनल पर सभी संकेतक लाइटें चमकेंगी - जो हमें तुरंत बताती हैं कि प्रत्येक फ़ंक्शन सामान्य रूप से काम कर रहा है। हम गश्त शुरू करने से पहले या खराब मौसम के बाद यह त्वरित जांच करते हैं, और यह हमें दोषपूर्ण डिवाइस पर भरोसा करने से बचाता है। किसी जटिल परीक्षण गियर की आवश्यकता नहीं है, बस एक साधारण बटन दबाना है - ऑन-साइट दक्षता के लिए आदर्श।
कम बैटरी अलार्म (कम वोल्टेज): मुख्य इकाई बैटरी पावर पर चलती है, और यह फ़ंक्शन हमें खराब बैटरी की चपेट में आने से बचाता है। जब बैटरी वोल्टेज सामान्य ऑपरेटिंग स्तर से नीचे चला जाता है, तो डिवाइस कम बैटरी अलार्म चालू कर देता है। यह हमें समय रहते बैटरी बदलने की याद दिलाता है। यदि बैटरी खत्म हो जाती है, तो डिवाइस खराबी का पता नहीं लगा सकता है या संकेत नहीं दे सकता है - यह अलार्म उस जोखिम से बचाता है, यह सुनिश्चित करता है कि लाइन की सुरक्षा के लिए डिवाइस हमेशा स्टैंडबाय पर है। यह एक छोटी सी सुविधा है, लेकिन यह भविष्य में होने वाले बड़े सिरदर्दों को रोकती है।
वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड के स्विचगियर मॉनिटरिंग डिवाइस को जो बात सबसे अलग बनाती है, वह यह है कि यह वास्तविक दुनिया की रखरखाव आवश्यकताओं के लिए कितनी अच्छी तरह फिट बैठता है। अनुकूलन योग्य अलार्म सेट मान विभिन्न साइट आवश्यकताओं के लिए काम करते हैं, दोहरे रीसेट मोड दूरस्थ और व्यस्त नौकरियों पर समय बचाते हैं, और स्व-परीक्षण और कम बैटरी फ़ंक्शन विश्वसनीयता सुनिश्चित करते हैं। चाहे हम शहरी केबल नेटवर्क, औद्योगिक पार्क, या दूरदराज के ग्रामीण स्थलों में 10kV स्विचगियर के लिए TL-5 फाइबर ऑप्टिक तापमान फॉल्ट मॉनिटर का उपयोग कर रहे हों, प्रत्येक फ़ंक्शन हमारे सामने आने वाली एक विशिष्ट समस्या का समाधान करता है। यह अधिक जटिल नहीं है - बस एक सीधा, विश्वसनीय उपकरण है जो हमें बिजली को सुरक्षित और कुशलता से चालू रखने में मदद करता है।
कुल मिलाकर, वेलकम (वानजाउ) इलेक्ट्रिक कंपनी, लिमिटेड का T5 फ्लोरोसेंट स्विचगियर लाइटिंग घटक अपने संपूर्ण दृश्य फिट, शानदार प्रकाश स्रोत प्रदर्शन, विचारशील व्यावहारिक डिजाइन और सख्त गुणवत्ता नियंत्रण के लिए खड़ा है। यह सिर्फ एक साधारण प्रकाश उपकरण नहीं है - यह एक सहायक हिस्सा है जो साइट पर कार्य सुरक्षा और दक्षता को बढ़ाता है। उच्च-वोल्टेज स्विच कैबिनेट और वितरण कैबिनेट के लिए जिन्हें दीर्घकालिक स्थिर, सुरक्षित और कुशल संचालन की आवश्यकता होती है, यह घटक बिल्कुल अपरिहार्य है। चाहे आप नई अलमारियाँ स्थापित कर रहे हों या पुराने उपकरण बदल रहे हों, यह विद्युत वितरण उद्योग में किसी के लिए भी एक भरोसेमंद विकल्प है।
| शॉर्ट सर्किट अलार्म | 50~1000ए(फ़ैक्टरी समायोज्य)त्रुटि±5%, फ़ैक्टरी आउटपुट:600ए |
| शॉर्ट सर्किट ओवरकरंट प्रतिक्रिया समय | 0.03-5S(फ़ैक्टरी समायोज्य), फ़ैक्टरी:0.25 |
| ग्राउंडिंग अलार्म | 10-100A(फ़ैक्टरी एडजस्टेबल)त्रुटि±10%, फ़ैक्टरी आउटपुट:20A |
| ग्राउंड ओवरकरंट प्रतिक्रिया समय | 0.03S~55(फ़ैक्टरी समायोज्य), फ़ैक्टरी:0.25 |
| तापमान से अधिक अलार्म | 20~80℃(फ़ैक्टरी समायोज्य)त्रुटि±1℃, पूर्व फ़ैक्टरी:80℃ |
| अधिक तापमान ट्रिपिंग के लिए शुष्क संपर्क क्षमता | 230V/AC-0.1A,30V/DC-1A |

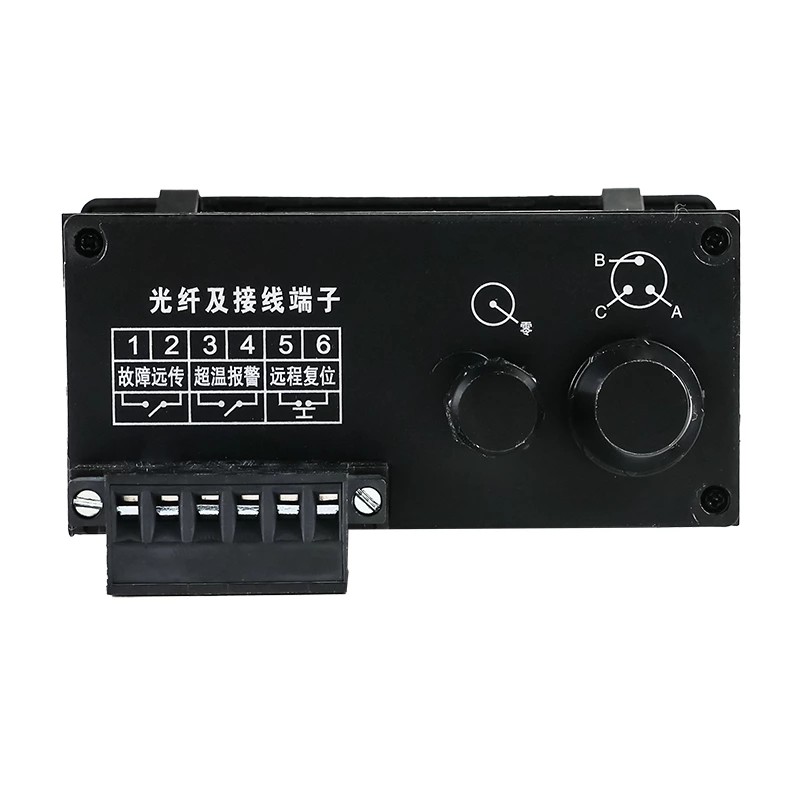

| शॉर्ट सर्किट ग्राउंडिंग रिमोट रिले | 230V/AC-0.1A,30V/DC-1A |
| तापमान से अधिक अलार्म | रिले आउटपुट 3 चक्र (प्रत्येक 2 सेकंड) 750mS पर सेट करें, 1250mS पर रीसेट करें) |
| स्वचालित रीसेट समय | 75~45 घंटे (फ़ैक्टरी समायोज्य), फ़ैक्टरी समय: 8 घंटे |
| स्टैंडबाय करंट | ≤5μA |
| वोल्टेज स्तर | 20KV से नीचे |
| करंट झेलने की क्षमता | 31.5KA/4S |
| स्थैतिक बिजली की खपत | ≤10μw |
| कार्रवाई गिनती | ≥4000 बार |
| बैटरी की क्षमता | 3.6 लिथियम बैटरी 2Ah |
| अनुस्मारक सुरक्षा स्तर | होस्ट IP40, सेंसर IP65 |
| काम का माहौल | -25℃~+75℃ |
| ≤95%आरएच(संक्षेपण के बिना) | |
| ≤1000 मीटर |
