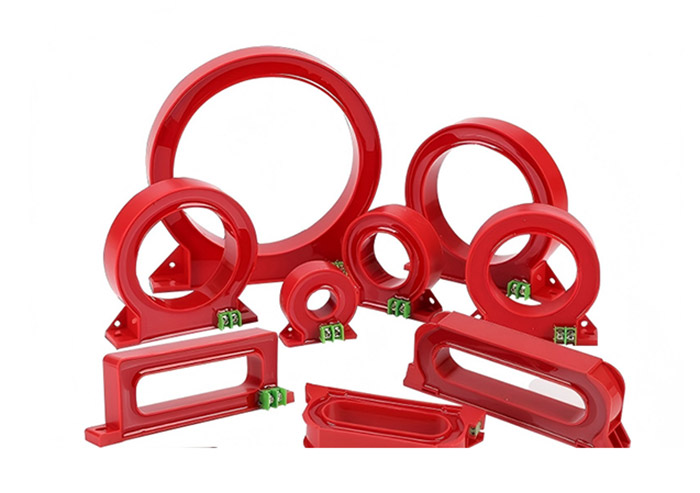

चीन में एक पेशेवर करंट ट्रांसफार्मर निर्माता के रूप में,कमविलआपको अनुकूलित प्रदान करना चाहेंगेशून्य अनुक्रम धारा ट्रांसफार्मर, जो एक सिंगल-टर्न थ्रू-टाइप करंट ट्रांसफार्मर है जिसे पावर सिस्टम में शून्य अनुक्रम करंट का पता लगाने के लिए डिज़ाइन किया गया है। यह तीन-चरण धाराओं के वेक्टर योग की निगरानी करता है और वितरण नेटवर्क के भीतर रिसाव या जमीनी दोषों की पहचान करता है।
जब इन्सुलेशन क्षति या ग्राउंडिंग दोष के कारण असामान्य करंट होता है, तो ट्रांसफार्मर रिले सुरक्षा उपकरणों या रिसाव सुरक्षा नियंत्रकों जैसे सुरक्षा उपकरणों को एक संकेत भेजता है। यह प्रक्रिया सिस्टम को अलार्म जारी करने या दोषपूर्ण सर्किट को डिस्कनेक्ट करने की अनुमति देती है।
जीरो सीक्वेंस करंट ट्रांसफार्मर आमतौर पर बिजली केबलों या बसबारों के आसपास स्थापित किया जाता है, जो इसे मध्यम और निम्न-वोल्टेज विद्युत प्रणालियों की निगरानी के लिए उपयुक्त बनाता है।
1. रिंग कोर संरचना
ट्रांसफार्मर द्वितीयक वाइंडिंग के साथ एक गोलाकार लोहे के कोर का उपयोग करता है जो वर्तमान असंतुलन का पता लगाता है।
2. एपॉक्सी रेज़िन या सिलिकॉन रबर एनकैप्सुलेशन
लोहे की कोर और वाइंडिंग को एक सुरक्षात्मक आवरण के भीतर सील कर दिया जाता है, जो नमी प्रतिरोध और प्रदूषण फ्लैशओवर से सुरक्षा प्रदान करता है।
3. दो इंस्टालेशन प्रकार
उत्पाद इंटीग्रल प्रकार (केबल बिछाने के दौरान पूर्व-स्थापित) और खुले प्रकार (मौजूदा केबल के आसपास स्थापित) में उपलब्ध हैं।
4. रोगोस्की कुंडल प्रौद्योगिकी
कुछ डिज़ाइन वर्तमान संकेतों को मापने योग्य वोल्टेज आउटपुट में परिवर्तित करने के लिए रोगोस्की कॉइल सेंसिंग तकनीक को अपनाते हैं।
1. लागू वोल्टेज रेंज: 0.4kV से 66kV।
2. ग्रिड आवृत्ति: मानक ऑपरेटिंग आवृत्ति 50Hz है
3. ऑपरेटिंग तापमान: -10°C से +40°C.
4. समान नाम वाला अंत: एक बार "L1" की ओर से प्रवेश करने के बाद, दूसरा "K1" होता है;
उचित स्थापना से इसका सटीक संचालन सुनिश्चित होता हैशून्य अनुक्रम धारा ट्रांसफार्मर.
इंटीग्रल प्रकार की स्थापना
एकीकृत ट्रांसफार्मर के लिए, केबल स्थापित करने से पहले केबल को ट्रांसफार्मर से गुजरना होगा।
ओपन टाइप इंस्टालेशन
खुले मॉडलों को ट्रांसफार्मर बॉडी को अलग करके और कंडक्टर के चारों ओर फिर से जोड़कर मौजूदा केबलों पर लगाया जा सकता है।
ग्राउंडिंग व्यवस्था
कुछ ग्राउंडिंग सिस्टम में, लीकेज करंट का सही पता लगाने के लिए केबल को ग्राउंडिंग पॉइंट से कनेक्ट करने से पहले ट्रांसफार्मर से गुजरना चाहिए।
यांत्रिक संरेखण
स्प्लिट ट्रांसफार्मर को दोबारा जोड़ते समय, माप विचलन से बचने के लिए दोनों हिस्सों को ठीक से संरेखित होना चाहिए।
