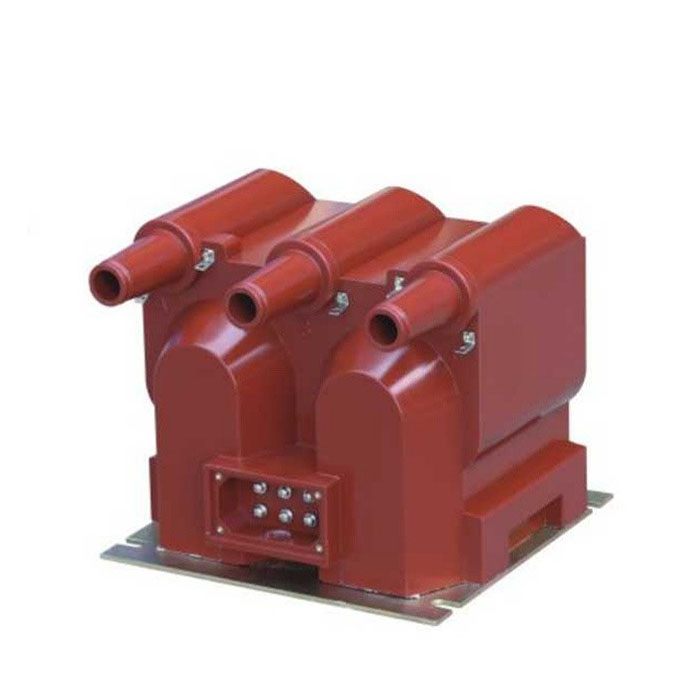

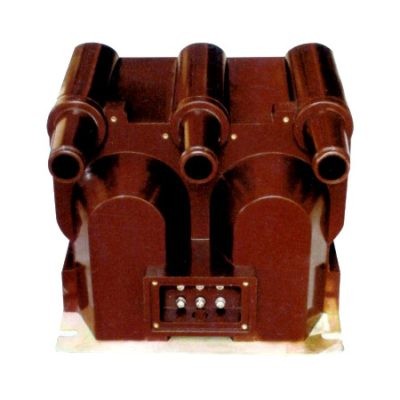

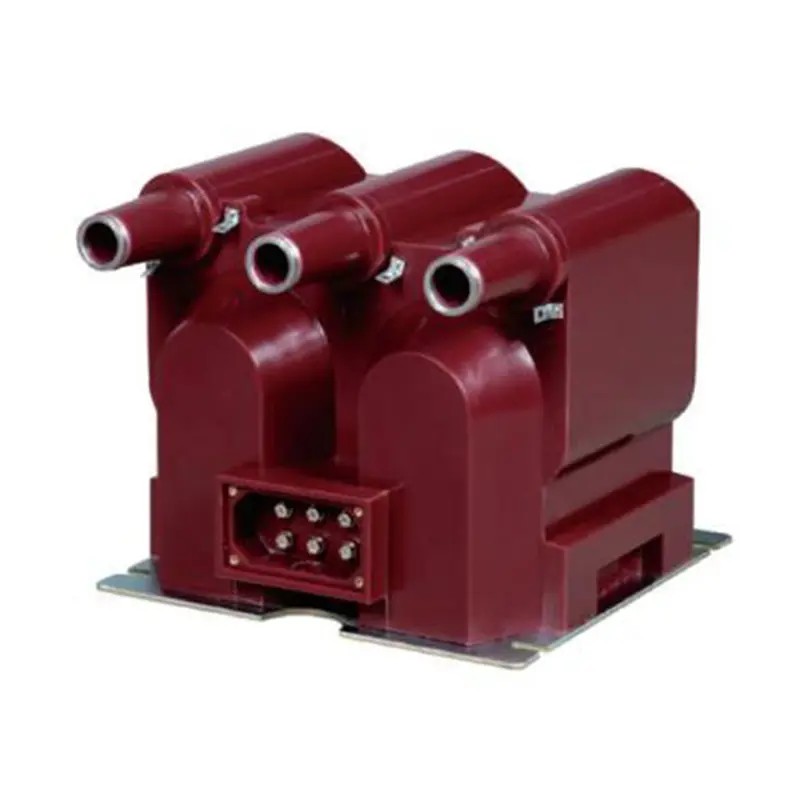

JSZV12-10R वोल्टेज ट्रांसफार्मर

चीन में पेशेवर निर्माता के रूप में, कॉमविल आपको उच्च गुणवत्ता वाला JSZV12-10R वोल्टेज ट्रांसफार्मर प्रदान करना चाहता है। अपनी संरचनात्मक अनुकूलनशीलता के अलावा, ट्रांसफार्मर परिचालन सुरक्षा और निरंतरता में उत्कृष्टता प्राप्त करता है। एक असाधारण विशेषता इसका हॉट-स्वैपेबल फ़्यूज़ डिज़ाइन है - चरण ए, बी और सी की प्राथमिक वाइंडिंग शॉर्ट-सर्किट सुरक्षा फ़्यूज़ के साथ एकीकृत होती है जिन्हें सिस्टम ऑपरेशन में बाधा डाले बिना द्वितीयक टर्मिनल के माध्यम से बदला जा सकता है।

JSZV12-10R वोल्टेज ट्रांसफार्मर क्या है?

JSZV12-10R को विभिन्न ऑन-साइट स्थितियों के अनुकूल बनाने के लिए डिज़ाइन किया गया है। यह मानक तीन-चरण "वी" प्रकार के वायरिंग कॉन्फ़िगरेशन का समर्थन करता है और इसे आसानी से दो स्वतंत्र एकल-चरण इकाइयों में विभाजित किया जा सकता है, जो इंस्टॉलेशन और सिस्टम डिज़ाइन के लिए लचीलापन प्रदान करता है।

मुख्य अनुप्रयोग और विशेषताएँ

JSZV12-10R वोल्टेज ट्रांसफार्मर को 10kV इनडोर पावर सिस्टम की कठोर मांगों को पूरा करने के उद्देश्य से बनाया गया है, जो परिचालन विश्वसनीयता के साथ माप सटीकता का संयोजन करता है।
1.दोहरी-माध्यमिक आउटपुट कार्यक्षमता:
100V आउटपुट: उच्च परिशुद्धता वोल्टेज माप और ऊर्जा मीटरिंग के लिए डिज़ाइन किया गया।
220V आउटपुट: नियंत्रण तंत्र के लिए एक विश्वसनीय सहायक बिजली आपूर्ति के रूप में कार्य करता है, जिससे अतिरिक्त बिजली घटकों की आवश्यकता कम हो जाती है।
2. बेहतर इन्सुलेशन और स्थायित्व:
पूरी तरह से उच्च ग्रेड एपॉक्सी राल के साथ सील, उत्कृष्ट नमी प्रतिरोध, इन्सुलेशन ताकत और उम्र बढ़ने के खिलाफ सुरक्षा प्रदान करता है - जटिल या उच्च आर्द्रता वाले इनडोर वातावरण के लिए आदर्श।
कम नुकसान और स्थिर प्रदर्शन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कोल्ड-रोल्ड सिलिकॉन स्टील शीट कोर के साथ निर्मित।
3.व्यापक सुरक्षा संरक्षण:

सभी प्राथमिक वाइंडिंग्स पर अंतर्निर्मित फ़्यूज़ मजबूत शॉर्ट-सर्किट सुरक्षा प्रदान करते हैं।
फ़्यूज़ प्रतिस्थापन सरल है और अधिकतम अपटाइम सुनिश्चित करने के लिए सिस्टम शटडाउन की आवश्यकता नहीं होती है।

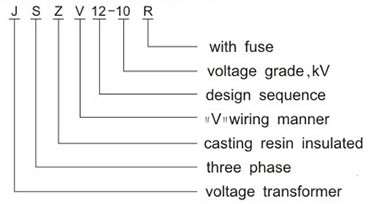

पदनाम टाइप करें

JSZV12-10R के लिए परिचालन स्थितियाँ

दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए, JSZV12-10R वोल्टेज ट्रांसफार्मर को निम्नलिखित पर्यावरणीय मापदंडों के भीतर संचालित करने के लिए डिज़ाइन किया गया है। गहरी विनिर्माण विशेषज्ञता वाली एक पेशेवर फैक्ट्री के रूप में, कॉमविल गैर-मानक स्थितियों के लिए अनुकूलित अनुकूलन भी प्रदान कर सकता है।

तापमान रेंज: -5°C से +40°C
ऊंचाई: ≤ 1000 मीटर (उच्च ऊंचाई वाले प्रतिष्ठानों के लिए कस्टम समाधान उपलब्ध हैं)
सापेक्ष आर्द्रता: ≤ 80%
आसपास का वातावरण: संक्षारक गैसों, वाष्प, या प्रवाहकीय धूल (जैसे, कार्बन या धातु पाउडर) से मुक्त
कंपन और प्रभाव: स्थापना स्थल मजबूत कंपन या यांत्रिक झटके से मुक्त होना चाहिए।

तकनीकी डाटा

फॉर्म 1: मापने के लिए वोल्टेज ट्रांसफार्मर का तकनीकी डेटा

फॉर्म 2: सर्किट ब्रेकर ऑपरेटिंग पावर के लिए वोल्टेज ट्रांसफार्मर का तकनीकी डेटा

टिप्पणियाँ: सर्किट ब्रेकर ऑपरेटिंग बिजली आपूर्ति के लिए, वोल्टेज का सामना 15% से अधिक नहीं होना चाहिए

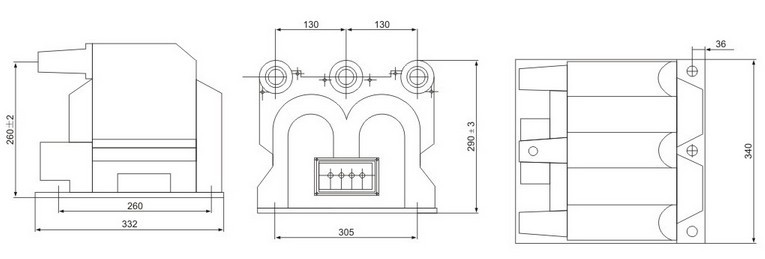

रूपरेखा और आयाम

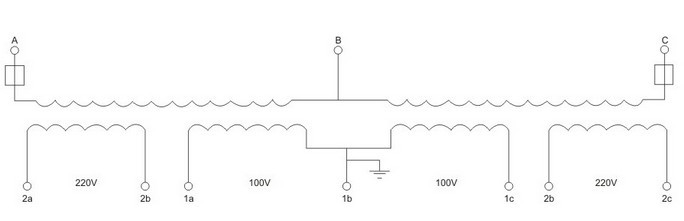

सिद्धांत आरेख
