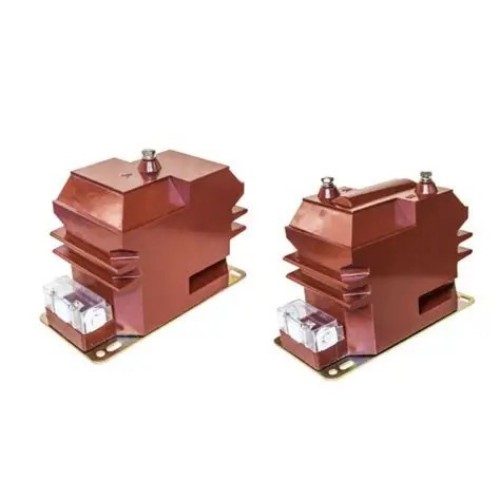

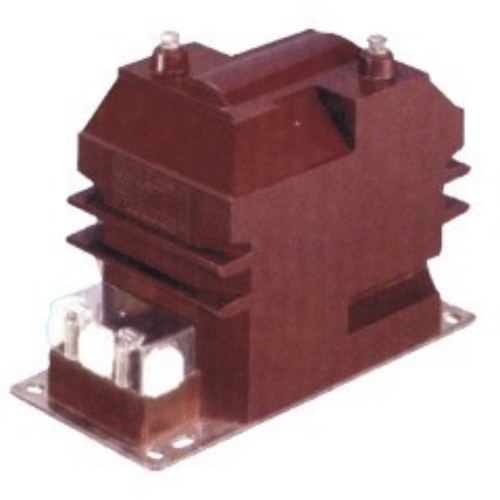

उच्च गुणवत्ता वाला JDZ10-3/6/10A वोल्टेज ट्रांसफार्मर चीन निर्माता कॉमविल द्वारा पेश किया जाता है। इसे महत्वपूर्ण अनुप्रयोगों के लिए इंजीनियर किया गया है, वे वोल्टेज माप, ऊर्जा मीटरिंग, वास्तविक समय की निगरानी और मध्यम-वोल्टेज बिजली प्रणालियों में रिले सुरक्षा के लिए विश्वसनीय प्रदर्शन प्रदान करते हैं।
JDZ10 श्रृंखला को 50Hz और 60Hz दोनों आवृत्तियों के लिए अनुकूलता के साथ 3kV, 6kV और 10kV के वोल्टेज स्तरों को समायोजित करने के लिए डिज़ाइन किया गया है, जो उन्हें विभिन्न मध्यम-वोल्टेज ऑपरेटिंग स्थितियों के अनुकूल बनाता है। आईईसी 186 और जीबी1207-2006 मानकों के अनुसार सख्ती से निर्मित, ये ट्रांसफार्मर सिस्टम माप और सुरक्षा के लिए एक स्थिर और भरोसेमंद आधार प्रदान करते हैं। चीन स्थित एक विश्वसनीय फैक्ट्री के रूप में, कॉमविल यह सुनिश्चित करता है कि प्रत्येक इकाई कठोर गुणवत्ता मानकों को पूरा करती है।

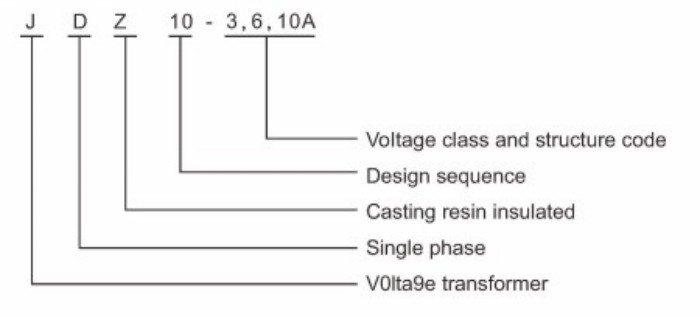

कॉमविल के RZL-10 और JDZ10-3/6/10 वोल्टेज ट्रांसफार्मर का मॉडल पदनाम डिवाइस की मुख्य विशेषताओं को स्पष्ट रूप से परिभाषित करता है:
जे: वोल्टेज ट्रांसफार्मर - उपकरण श्रेणी निर्दिष्ट करता है।
डी: एकल चरण - एकल-चरण विद्युत प्रणाली अनुप्रयोगों के लिए उपयुक्त।
जेड: एपॉक्सी रेज़िन कास्ट इन्सुलेशन - इन्सुलेशन प्रदर्शन और स्थायित्व को बढ़ाता है।
3, 6, 10: वोल्टेज स्तर - 3kV, 6kV और 10kV सिस्टम के साथ अनुकूलता की पहचान करता है।
ट्रांसफार्मर एकल-चरण और तीन-चरण वायरिंग कॉन्फ़िगरेशन दोनों का समर्थन करते हैं, जो विभिन्न स्थापना आवश्यकताओं के लिए लचीलापन प्रदान करते हैं।

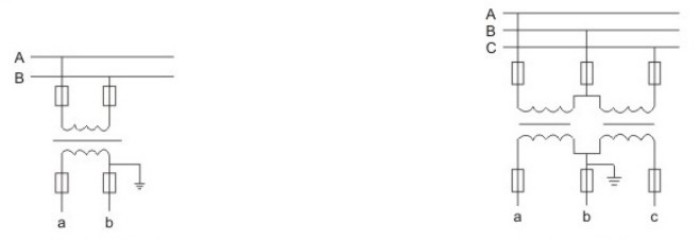

एकल-चरण लाइन वायरिंग आरेख
तीन-चरण लाइन वायरिंग आरेख
एकल चरण लाइन का वायरिंग आरेख, तीन चरण लाइन का वायरिंग आरेख
इष्टतम प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करने के लिए, Comewill JDZ10-3/6/10A वोल्टेज ट्रांसफार्मर के लिए निम्नलिखित परिचालन स्थितियों की सिफारिश की जाती है:
ऊंचाई: विशेष संशोधनों के बिना उच्च ऊंचाई वाले क्षेत्रों में स्थिर संचालन के साथ, समुद्र तल से 3,000 मीटर तक स्थापना के लिए उपयुक्त।
परिवेश तापमान: इन्सुलेशन गिरावट और सटीकता विचलन को रोकने के लिए ऑपरेटिंग तापमान रेंज -5 डिग्री सेल्सियस से + 40 डिग्री सेल्सियस तक है।
सापेक्ष आर्द्रता: आंतरिक घटकों की नमी-प्रेरित उम्र बढ़ने से बचने के लिए 20 डिग्री सेल्सियस पर अधिकतम 65%।
प्रदूषण स्तर: द्वितीय श्रेणी के प्रदूषण वाले वातावरण के लिए डिज़ाइन किया गया, जो मामूली इनडोर या आउटडोर प्रदूषण से निपटने में सक्षम है।
स्थापना वातावरण: आवरण और आंतरिक वाइंडिंग की सुरक्षा के लिए संक्षारक गैसों से मुक्त होना चाहिए।
यदि आपकी ओर से इंस्टॉलेशन वातावरण विशेष है (जैसे उच्च आर्द्रता और संक्षारक गैसें), तो आप अनुकूलन योजना को अनुकूलित करने के लिए पहले से संचार कर सकते हैं!
JDZ10-3/6/10A वोल्टेज ट्रांसफार्मर GB20840.3-2013 और GB20840.1-2010 मानकों के अनुसार निर्मित है, जो राष्ट्रीय आवश्यकताओं का पूर्ण अनुपालन सुनिश्चित करता है। मुख्य विशिष्टताओं में शामिल हैं:
लोड पावर फैक्टर: कॉस Φ = 0.8 (लैग), पारंपरिक माध्यमिक सर्किट विशेषताओं के साथ संरेखित।
क्रीपेज दूरी: प्रदूषण स्तर II के लिए डिज़ाइन किया गया, इन्सुलेशन फ्लैशओवर जोखिमों को कम करता है।
प्रदर्शन: मानक परिचालन स्थितियों के तहत स्थिर पैमाइश और सुरक्षा प्रतिक्रिया।
| प्रकार | रेटेड वोल्टेज अनुपात (वी) | आवृत्ति(हर्ट्ज) | सटीकता वर्ग और रेटेड आउटपुट (वीए) | सीमा आउटपुट (वीए) | रेटेडइन्सुलेशनलेवल (केवी) | टिप्पणी | |||
| 0.2 | 0.5 | 1 | 6पी | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | RZL10 के समान |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. इस JDZ10-3/6/10A वोल्टेज ट्रांसफार्मर की मुख्य विशेषताएं क्या हैं?
एपॉक्सी रेज़िन कास्ट इन्सुलेशन, पूरी तरह से सीलबंद, एकल-चरण डिज़ाइन, कॉम्पैक्ट आकार और उच्च स्थायित्व।
2. कौन से वोल्टेज स्तर और आवृत्तियाँ समर्थित हैं?
3kV, 6kV, और 10kV, 50Hz या 60Hz सिस्टम के साथ संगत।
3. यह किन मानकों का अनुपालन करता है?
आईईसी 186 और जीबी1207-2006 (जीबी20840.3-2013 / जीबी20840.1-2010)।
4. आवश्यक परिचालन स्थितियाँ क्या हैं?
ऊंचाई ≤3000 मीटर, तापमान -5°C से +40°C, आर्द्रता ≤65% 20°C पर, कक्षा II प्रदूषण स्तर, कोई संक्षारक गैसें नहीं।
5. क्या इसे विशेष वातावरण के लिए अनुकूलित किया जा सकता है?
हां, कॉमविल उच्च आर्द्रता या संक्षारक स्थितियों के लिए अनुकूलन प्रदान करता है।
6. मॉडल अक्षरों का क्या मतलब है?
जे = वोल्टेज ट्रांसफार्मर, डी = एकल चरण, जेड = एपॉक्सी राल कास्ट इन्सुलेशन, 3/6/10 = वोल्टेज स्तर।
7. कौन सी सटीकता कक्षाएं उपलब्ध हैं?
0.2, 0.5, 1, और 6पी, 15वीए से 90वीए तक रेटेड आउटपुट के साथ।
