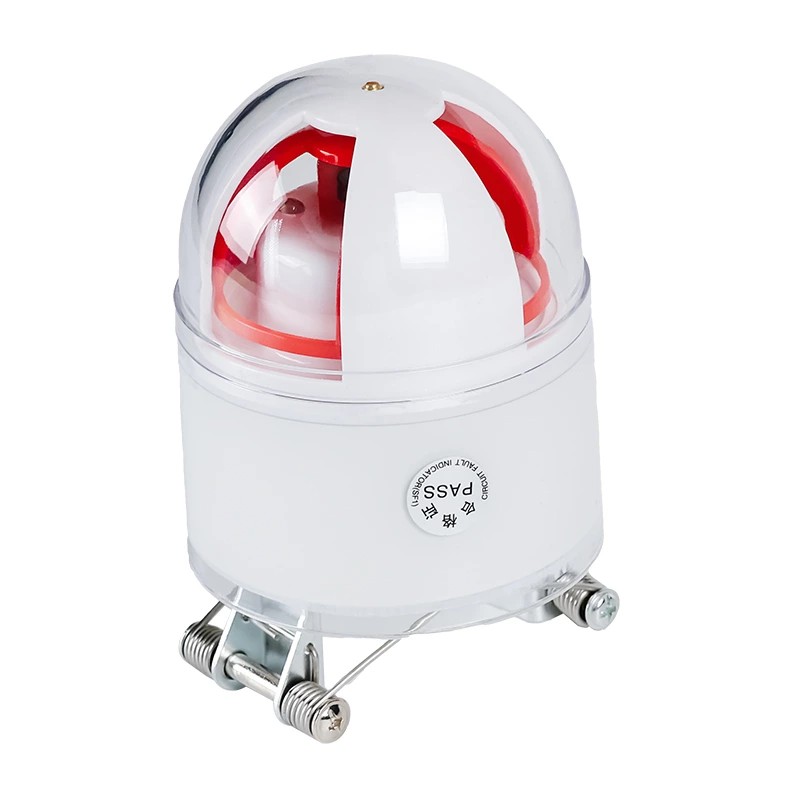

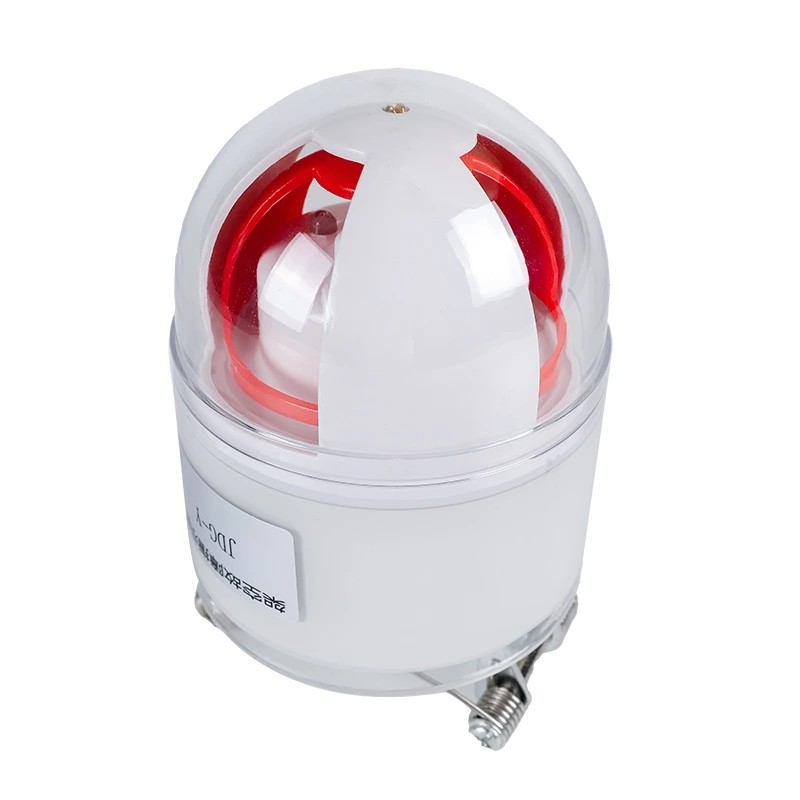

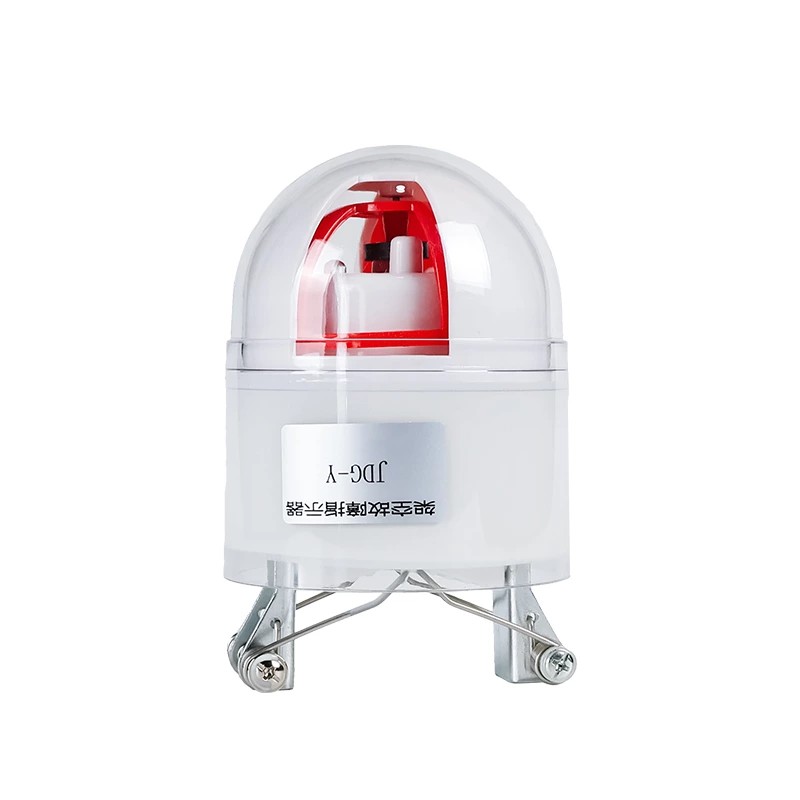

फोर-इन-वन कम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ

उत्पाद विवरण

1. वितरण लाइनों के लिए फोर-इन-वन फॉल्ट डिटेक्शन

कॉमविल का गुणवत्तापूर्ण फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ एक इलेक्ट्रोमैग्नेटिक फॉल्ट डिटेक्शन डिवाइस है जिसका उपयोग मध्यम और निम्न वोल्टेज बिजली वितरण प्रणालियों में किया जाता है। यह फील्ड इंजीनियरों को लाइन के उस हिस्से को तुरंत निर्धारित करने में मदद करता है जहां शॉर्ट-सर्किट गलती हुई है।

काम के सिद्धांत

जब मॉनिटर किए गए कंडक्टर के माध्यम से शॉर्ट-सर्किट करंट प्रवाहित होता है, तो डिवाइस अचानक करंट परिवर्तन का पता लगाता है।

तंत्र एक दृश्यमान लाल दोष संकेतक कार्ड को ट्रिगर करता है।

रखरखाव टीमें लाइन के साथ सक्रिय संकेतकों का दृश्य रूप से पता लगा सकती हैं।

अंतिम सक्रिय संकेतक और पहले गैर-सक्रिय संकेतक के बीच दोष बिंदु की पहचान की जाती है।

यह स्पष्ट ज़ोनिंग विधि मैन्युअल लाइन गश्त की तुलना में निरीक्षण समय को काफी कम कर देती है।

कॉमविल कस्टमाइज्ड फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ का व्यापक रूप से बिजली वितरण नेटवर्क में उपयोग किया जाता है, जहां फास्ट फॉल्ट लोकेशन आउटेज अवधि को कम करने और रखरखाव दक्षता में सुधार करने में मदद करता है।

2. संरचनात्मक घटक और कार्यात्मक मॉड्यूल

एक संपूर्ण फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ कई कार्यात्मक मॉड्यूल को एकीकृत करता है जो विश्वसनीय पहचान और संकेत सुनिश्चित करने के लिए एक साथ काम करते हैं।

करंट और वोल्टेज डिटेक्शन मॉड्यूल

यह मॉड्यूल इलेक्ट्रोमैग्नेटिक इंडक्शन और इलेक्ट्रिक फील्ड डिटेक्शन का उपयोग करके लाइन पर करंट और वोल्टेज में बदलाव को महसूस करता है। इन सेंसिंग विधियों को ऊर्जावान कंडक्टरों के साथ सीधे संपर्क की आवश्यकता नहीं होती है, जिससे स्थापना सुरक्षा में सुधार करने में मदद मिलती है।

दोष भेदभाव सर्किट

आंतरिक सर्किट वास्तविक शॉर्ट-सर्किट दोषों को अस्थायी उतार-चढ़ाव या लोड परिवर्तनों से अलग करने के लिए सिग्नल विविधताओं का विश्लेषण करता है। आयातित इलेक्ट्रॉनिक घटक और माइक्रोकंट्रोलर सिग्नल प्रोसेसिंग स्थिरता में सुधार करते हैं।

मैकेनिकल संकेतक ड्राइव सिस्टम

एक बार गलती की पुष्टि हो जाने पर, ड्राइव तंत्र लाल फ्लोरोसेंट संकेतक कार्ड को सक्रिय कर देता है, जो रीसेट होने तक दिखाई देता रहता है। यांत्रिक संरचना बाहरी विश्वसनीयता और दीर्घकालिक संचालन के लिए डिज़ाइन की गई है।

दोष स्थिति प्रदर्शन

दिन के उजाले के दौरान और रात की रोशनी की स्थिति में स्पष्ट दृश्यता सुनिश्चित करने के लिए डिवाइस चमकदार लाल फ्लोरोसेंट कोटिंग का उपयोग करता है। प्रदर्शन तंत्र पराबैंगनी विकिरण के लंबे समय तक संपर्क में रहने के बाद भी फीका पड़ने से बचाता है।

स्वचालित विलंबित रीसेट

गलती की स्थिति साफ होने के बाद, फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ प्रीसेट देरी के बाद स्वचालित रूप से रीसेट हो जाता है। यह फ़ंक्शन दूरस्थ स्थानों में मैन्युअल हस्तक्षेप की आवश्यकता को कम करता है।

3. सामग्री डिजाइन और संरचनात्मक स्थायित्व

लंबे समय तक आउटडोर ऑपरेशन का समर्थन करने के लिए, कॉमविल फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ विशेष सामग्री और संरचनात्मक डिजाइन का उपयोग करता है।

एविएशन-ग्रेड हाउसिंग

बाहरी आवरण का उत्पादन वन-स्टेप मोल्डिंग तकनीक के साथ उच्च शक्ति वाली विमानन सामग्री का उपयोग करके किया जाता है। नैनोमटेरियल सतह उपचार पर्यावरण प्रदूषण और उम्र बढ़ने के प्रतिरोध में सुधार करता है।

निकेल-प्लेटेड चुंबकीय घटक

चुंबकीय चालकता में सुधार और विद्युत चुम्बकीय संवेदन प्रदर्शन को बढ़ाने के लिए मुख्य चुंबकीय तत्वों को निकल चढ़ाया जाता है।

मौसम प्रतिरोधक

बाड़े की संरचना को प्रतिरोध करने के लिए डिज़ाइन किया गया है:

पराबैंगनी विकिरण

बारिश और धूल

प्रदूषण निर्माण

यह निर्माण डिवाइस को बाहरी बिजली वितरण वातावरण में स्थिर प्रदर्शन बनाए रखने की अनुमति देता है।

4. विद्युत प्रणाली और सेवा जीवन

वितरण लाइन निगरानी उपकरण के लिए कई वर्षों तक विश्वसनीय संचालन आवश्यक है।

फोर-इन-वन कम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ में शामिल हैं:

8 वर्ष से अधिक सेवा जीवन के साथ उच्च प्रदर्शन वाली बैटरी प्रणाली

कम-शक्ति इलेक्ट्रॉनिक सर्किट डिजाइन

स्थिर संचालन के लिए माइक्रोकंट्रोलर-आधारित नियंत्रण

ये सुविधाएँ यह सुनिश्चित करने में मदद करती हैं कि डिवाइस लगातार रखरखाव के बिना कई निरीक्षण चक्रों में काम करता रहे।

5. इंस्टालेशन और लाइव-लाइन ऑपरेशन

फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ को लाइव-लाइन इंस्टॉलेशन के लिए डिज़ाइन किया गया है, जिसका अर्थ है कि डिवाइस को वितरण लाइन को बंद किए बिना माउंट किया जा सकता है।

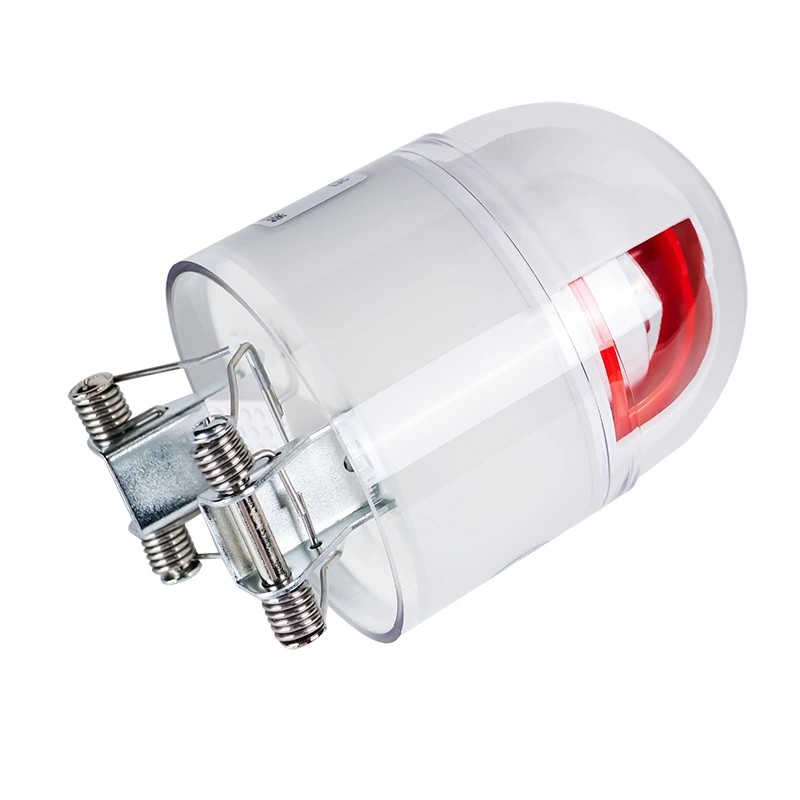

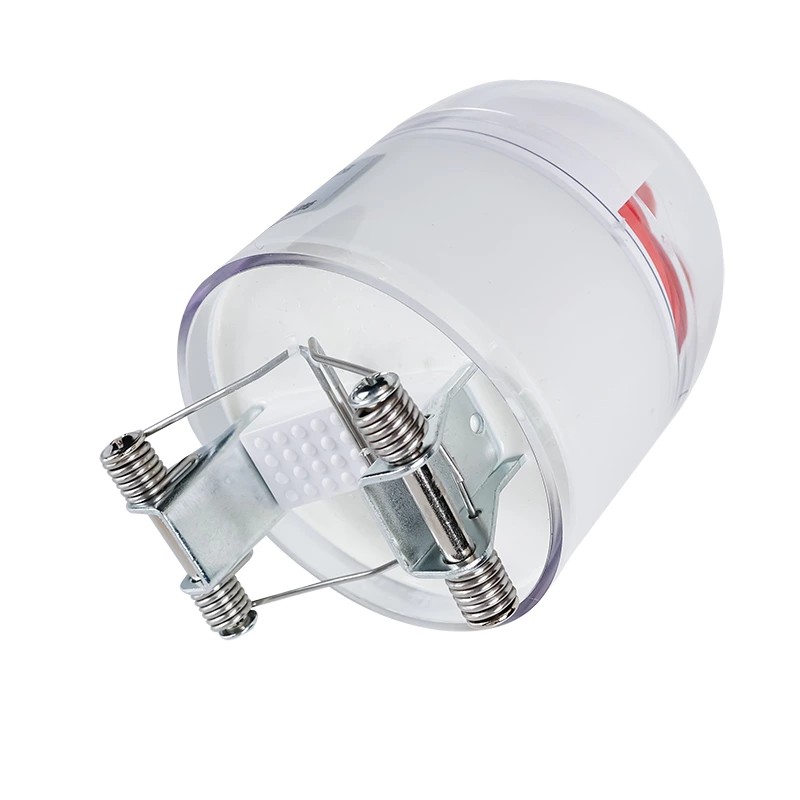

संपीड़न स्प्रिंग निलंबित संरचना

संकेतक एक कार्ड-वायर संपीड़न स्प्रिंग संरचना का उपयोग करता है, जो इसे ओवरहेड कंडक्टरों पर सुरक्षित रूप से जकड़ने की अनुमति देता है।

मुख्य स्थापना विशेषताओं में शामिल हैं:

कंडक्टरों को काटे बिना स्थापना

स्थापना के दौरान बिजली कटौती की कोई आवश्यकता नहीं है

नंगे और इंसुलेटेड कंडक्टर दोनों पर यांत्रिक स्थिरता

यह डिज़ाइन उपयोगिताओं को न्यूनतम परिचालन व्यवधान के साथ वितरण नेटवर्क में गलती संकेतक तैनात करने में मदद करता है।

6. विशिष्ट अनुप्रयोग परिदृश्य

कॉमविल फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ का उपयोग कई बिजली वितरण परिदृश्यों में किया जाता है:

ओवरहेड वितरण लाइनें

शॉर्ट-सर्किट दोषों का पता लगाने और प्रदर्शित करने के लिए उपयोगिता पोल कंडक्टरों पर स्थापित किया गया।

केबल वितरण प्रणाली

ओवरहेड इंसुलेटेड केबल या भूमिगत केबल ट्रांज़िशन पर उपयोग किया जाता है।

वितरण नेटवर्क निगरानी

रखरखाव टीमों को गलती अनुभागों की शीघ्र पहचान करने और लक्षित निरीक्षण आयोजित करने में सहायता करता है।

उपयोगिता रखरखाव संचालन

तेज़ समस्या निवारण का समर्थन करता है और पूर्ण-लाइन गश्ती निरीक्षण पर लगने वाले समय को कम करता है।

7. विनिर्माण और आपूर्ति क्षमता

एक चीन निर्माता और कारखाने के रूप में, कॉमविल वितरण नेटवर्क निगरानी उपकरणों के लिए उत्पादन और आपूर्ति सहायता प्रदान करता है।

क्षमताओं में शामिल हैं:

OEM और अनुकूलित उत्पाद विन्यास

इंजीनियरिंग परियोजनाओं के लिए स्थिर उत्पादन क्षमता

विनिर्माण और संयोजन के दौरान गुणवत्ता नियंत्रण

कॉमविल फोर-इन-वन कंप्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर जेडीजी-एफ वैश्विक उपयोगिताओं, इंजीनियरिंग ठेकेदारों और विद्युत उपकरण वितरकों के लिए उपलब्ध है, जो चीन में बने फॉल्ट डिटेक्शन उपकरणों के चीन आपूर्तिकर्ता की तलाश कर रहे हैं।

परिचालन सिद्धांत

शॉर्ट सर्किट का पता लगाने का सिद्धांत:

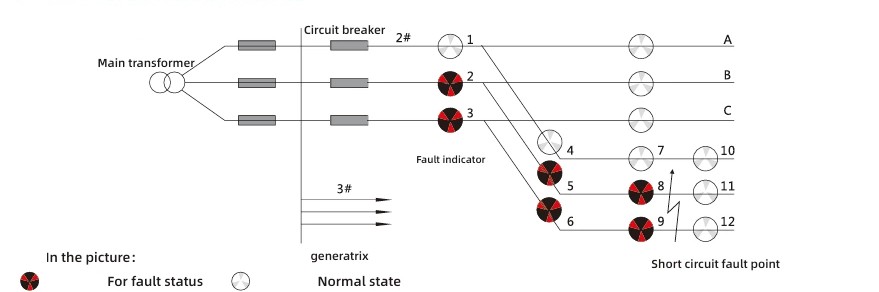

शॉर्ट-सर्किट दोषों की विशेषताओं के आधार पर, कार्रवाई मानदंड सुरक्षा उपकरण की बिजली विफलता के साथ वर्तमान में अचानक परिवर्तन है। दोष संकेत आरेख का व्याख्या तर्क इस प्रकार है: यदि चरण ए के संकेतक 2, 5, और 8 और लाइन 2 के चरण सी के संकेतक 3, 6, और 9 सभी लाल हो जाते हैं, जबकि संकेतक 11 और 12 सफेद रहते हैं, तो यह निर्धारित किया जा सकता है कि उस आउटगोइंग लाइन बिंदु पर शॉर्ट-सर्किट गलती हुई है।
