वैक्यूम सर्किट ब्रेकर (वीसीबी), आधुनिक मध्यम-वोल्टेज बिजली वितरण में एक महत्वपूर्ण उपकरण। हम वैक्यूम में आर्क विलुप्त होने की मौलिक भौतिकी का पता लगाते हैं, मुख्य घटकों को विच्छेदित करते हैं - वैक्यूम इंटरप्रेटर से लेकर ऑपरेटिंग तंत्र तक - और एसएफ₆ तकनीक के साथ एक विस्तृत, व्यावहारिक तुलना प्रस्तुत करते हैं। लेख में प्रमुख अनुप्रयोग क्षेत्रों, चयन मानदंड और रखरखाव की सर्वोत्तम प्रथाओं की भी रूपरेखा दी गई है, जो सभी उद्योग इंजीनियरिंग सिद्धांतों पर आधारित हैं। एक प्रोफेशनल के तौर परचीन स्थित निर्माता और आपूर्तिकर्ता, कमविलउच्च-गुणवत्ता, अनुकूलन योग्य वीसीबी समाधान प्रदान करता है जो दुनिया भर में औद्योगिक, वाणिज्यिक और उपयोगिता परियोजनाओं के लिए विश्वसनीयता, दीर्घायु और पर्यावरणीय जिम्मेदारी को जोड़ता है।

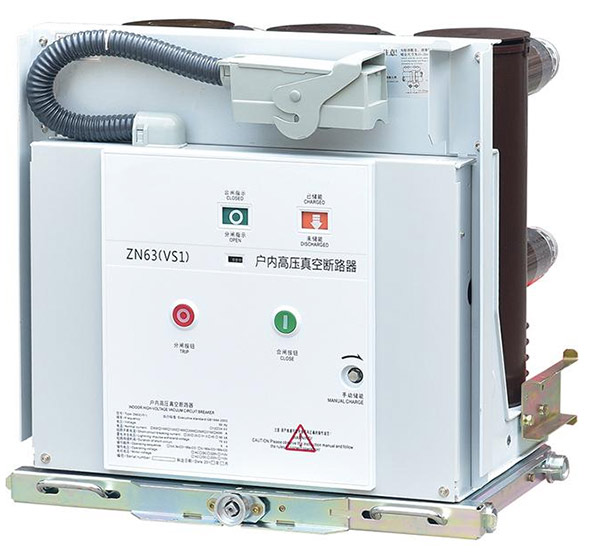

The वैक्यूम सर्किट ब्रेकर (वीसीबी)विश्वसनीय मध्यम-वोल्टेज बिजली वितरण की आधारशिला बन गया है, जो सबस्टेशनों, औद्योगिक संयंत्रों और वाणिज्यिक सुविधाओं में प्राथमिक सुरक्षात्मक उपकरण के रूप में कार्य कर रहा है। तेल, वायु या एसएफ₆ गैस पर निर्भर पुरानी तकनीकों के विपरीत, वीसीबी किसी खराबी के दौरान संपर्क अलग होने पर बनने वाले चाप को बुझाने के लिए एक उच्च-वैक्यूम वातावरण का उपयोग करता है। यह विधि स्विचिंग गति, परिचालन विश्वसनीयता और पर्यावरणीय सुरक्षा में विशिष्ट लाभ प्रदान करती है, जिससे यह 3 केवी से 36 केवी तक के अनुप्रयोगों के लिए पसंदीदा विकल्प बन जाती है।
आधुनिक विद्युत अवसंरचना ऐसे उपकरणों की मांग करती है जो न केवल तनाव में काम करते हैं बल्कि दशकों की सेवा के दौरान न्यूनतम हस्तक्षेप की आवश्यकता होती है। वीसीबी इस चुनौती को अपने सील-फॉर-लाइफ इंटरप्टर्स और मजबूत यांत्रिक डिजाइनों के माध्यम से पूरा करते हैं, जो अन्य ब्रेकर प्रकारों की तुलना में रखरखाव अंतराल को काफी कम कर देते हैं।कमविलएक अनुभवी चीन निर्माता के रूप में, वीसीबी का उत्पादन करने में माहिर हैं जो उष्णकटिबंधीय आर्द्रता से लेकर औद्योगिक धूल से भरे वातावरण तक परिचालन स्थितियों की एक विस्तृत श्रृंखला में लगातार प्रदर्शन देने के लिए इंजीनियर किए गए हैं।
यह आलेख वीसीबी प्रौद्योगिकी पर एक मूल तकनीकी परिप्रेक्ष्य प्रदान करता है, जो इसके संचालन को नियंत्रित करने वाले इंजीनियरिंग सिद्धांतों, इसकी दीर्घायु सुनिश्चित करने वाले महत्वपूर्ण घटकों और नए या रेट्रोफिट परियोजनाओं के लिए इन उपकरणों को चुनने और निर्दिष्ट करते समय इंजीनियरों को व्यावहारिक कारकों पर विचार करना चाहिए, पर ध्यान केंद्रित करता है।
प्रत्येक वीसीबी के मूल में एक मौलिक भौतिक सिद्धांत निहित है: एक विद्युत चाप की उच्च निर्वात में खुद को बनाए रखने में असमर्थता। जब ब्रेकर के संपर्क खराबी की स्थिति में अलग हो जाते हैं, तो करंट आयनित धातु वाष्प के माध्यम से एक पथ बनाए रखने की कोशिश करता है। हालाँकि, क्योंकि अवरोधक को 10⁻⁴ Pa से नीचे के दबाव में ले जाया जाता है, अणुओं का औसत मुक्त पथ बहुत लंबा होता है, और आयनीकरण के लिए उपलब्ध कण दुर्लभ होते हैं।
जो चाप बनता है वह लगभग पूरी तरह से संपर्क सतहों से धातु वाष्प के प्लाज्मा के रूप में मौजूद होता है। चूंकि एसी चक्र में धारा स्वाभाविक रूप से शून्य से होकर गुजरती है, यह वाष्प लगभग तुरंत ही कूलर संपर्क चेहरों और आसपास के चाप ढालों पर संघनित हो जाता है। इस तीव्र संघनन को - के रूप में जाना जाता हैढांकता हुआ पुनर्प्राप्ति-चाप को पुनः प्रहार करने से रोकता है, आधे-चक्र के भीतर दोष को प्रभावी ढंग से साफ़ करता है। पूरी प्रक्रिया स्वच्छ, मौन है और न्यूनतम संपर्क क्षरण पैदा करती है, जो वीसीबी के उच्च विद्युत सहनशक्ति में योगदान करती है, जो अक्सर 5,000 पूर्ण-लोड संचालन से अधिक होती है।
महत्वपूर्ण रूप से, वैक्यूम इंटरप्रेटर का डिज़ाइन यह सुनिश्चित करता है कि चाप केंद्रित और फैला हुआ रहे, गर्म स्थानों से बचें जो सिरेमिक लिफाफे को नुकसान पहुंचा सकते हैं। विशिष्ट संपर्क ज्यामिति, जैसे अक्षीय या रेडियल चुंबकीय क्षेत्र संपर्कों का उपयोग, चाप की गति को नियंत्रित करता है और समान घिसाव सुनिश्चित करता है, जिससे इंटरप्रेटर के कार्यात्मक जीवन का विस्तार होता है। आर्क विलुप्त होने का यह सिद्धांत वीसीबी को मोटर स्टार्टिंग या कैपेसिटर बैंक स्विचिंग जैसे बार-बार स्विचिंग कर्तव्यों के लिए असाधारण रूप से उपयुक्त बनाता है, जहां अन्य प्रौद्योगिकियां अधिक तेज़ी से खराब हो जाएंगी।
मध्यम-वोल्टेज अनुप्रयोगों के लिए, वैक्यूम और एसएफ₆ प्रौद्योगिकी के बीच चयन एक सामान्य इंजीनियरिंग निर्णय है। दोनों परिपक्व प्रौद्योगिकियां हैं, लेकिन उनकी विशेषताएं परियोजना प्राथमिकताओं के साथ अलग-अलग संरेखित होती हैं। नीचे दी गई तालिका बाहरी विक्रेता डेटा पर भरोसा किए बिना, परिचालन और पर्यावरणीय कारकों के आधार पर एक मूल, विस्तृत तुलना प्रदान करती है।
| पैरामीटर | वैक्यूम सर्किट ब्रेकर (वीसीबी) | SF6 सर्किट ब्रेकर |
|---|---|---|
| व्यवधान माध्यम | वैक्यूम (ढांकता हुआ ताकत ~10⁷ वी/एम) | SF₆ दबाव पर गैस (आमतौर पर 5-7 बार) |
| विशिष्ट वोल्टेज वर्ग | 3 केवी - 36 केवी (प्राथमिक मध्यम वोल्टेज) | 3 केवी - 800 केवी+ (एमवी से ईएचवी को कवर करता है) |
| पर्यावरणीय प्रभाव | शून्य उत्सर्जन; कोई ग्रीनहाउस गैस प्रभाव नहीं | उच्च GWP (23,500x CO₂); सख्त प्रबंधन और पुनर्चक्रण की आवश्यकता है |
| कटाव एवं जीवन से संपर्क करें | कम क्षरण; 30 पूर्ण दोष या 5,000+ स्विचिंग ऑपरेशन तक विद्युत जीवन | मध्यम क्षरण; गैस अपघटन उत्पादों को प्रबंधन की आवश्यकता होती है |
| रखरखाव व्यवस्था | न्यूनतम; व्यवधान डालने वालों को जीवन भर के लिए सील कर दिया जाता है; केवल तंत्र स्नेहन | आवधिक गैस घनत्व जांच; नमी और उप-उत्पाद की निगरानी |
| परिचालन तंत्र | स्प्रिंग या चुंबकीय एक्चुएटर - कम ऊर्जा की आवश्यकता | स्प्रिंग, हाइड्रोलिक, या वायवीय - अक्सर उच्च ऊर्जा |
| विशिष्ट ताकतें | बार-बार स्विचिंग, कम रखरखाव, पर्यावरण की दृष्टि से अनुकूल | हाई-वोल्टेज, कॉम्पैक्ट इंस्टॉलेशन, हाई फॉल्ट करंट क्षमता के लिए उत्कृष्ट |
इस तुलना से पता चलता है कि वीसीबी उन अनुप्रयोगों में विशेष रूप से मजबूत हैं जहां पर्यावरणीय जिम्मेदारी, लगातार संचालन और कम जीवनचक्र लागत महत्वपूर्ण हैं। मध्यम-वोल्टेज नेटवर्क के लिए टिकाऊ, उच्च-प्रदर्शन समाधान की तलाश करने वाले उपयोगिताओं और औद्योगिक उपयोगकर्ताओं के लिए, वीसीबी एक आकर्षक प्रौद्योगिकी विकल्प प्रस्तुत करते हैं।कमविलवीसीबी बनाती है जो इन अंतर्निहित लाभों का लाभ उठाती है, इनडोर और आउटडोर दोनों उपयोग के लिए 12kV से 40.5kV तक उत्पादों की एक श्रृंखला पेश करती है।
वीसीबी सटीक-इंजीनियर्ड घटकों का एक संयोजन है, जिनमें से प्रत्येक विश्वसनीय संचालन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है। दो सबसे महत्वपूर्ण भाग वैक्यूम इंटरप्रेटर और ऑपरेटिंग तंत्र हैं।
वैक्यूम इंटरप्रेटर एक भली भांति बंद सीलबंद सिरेमिक सिलेंडर है जिसमें स्थिर और गतिशील संपर्क होते हैं। सिरेमिक सामग्री (अक्सर एल्यूमिना) उत्कृष्ट ढांकता हुआ इन्सुलेशन और यांत्रिक शक्ति प्रदान करती है। अंदर, एक धातु धौंकनी चलती संपर्क को बाहरी ऑपरेटिंग रॉड से जोड़ती है, अक्षीय गति की अनुमति देते हुए वैक्यूम सील को बनाए रखती है। एक परिष्कृत परिरक्षण प्रणाली धातु वाष्प को संघनित करने के लिए संपर्कों को घेर लेती है और इसे सिरेमिक की आंतरिक सतह पर जमा होने से रोकती है, जिससे डिवाइस के जीवनकाल में इन्सुलेशन अखंडता संरक्षित रहती है। संपर्क सामग्री, आमतौर पर तांबा-क्रोमियम मिश्र धातु, को वेल्डिंग के प्रतिरोध और कम चॉपिंग करंट को बनाए रखने की क्षमता के लिए चुना जाता है, जो आगमनात्मक लोड स्विचिंग के लिए महत्वपूर्ण है।
ऑपरेटिंग तंत्र संपर्कों को सटीक, तीव्र तरीके से खोलने और बंद करने के लिए प्रेरक शक्ति प्रदान करता है। ट्रिपिंग के दौरान बाहरी बिजली स्रोतों से उनकी विश्वसनीयता और स्वतंत्रता के कारण वीसीबी में स्प्रिंग-संचालित तंत्र सबसे आम हैं। ऊर्जा को एक क्लोजिंग स्प्रिंग (मैन्युअल या मोटराइज्ड चार्जिंग सिस्टम के माध्यम से) में संग्रहीत किया जाता है और ट्रिप सिग्नल प्राप्त होने पर जारी किया जाता है। यह संग्रहीत-ऊर्जा डिज़ाइन सुनिश्चित करता है कि नियंत्रण वोल्टेज की परवाह किए बिना, ब्रेकर लगातार गति और बल के साथ खुलता है। अन्य विकल्पों में मैग्नेटिक एक्चुएटर्स शामिल हैं, जो स्थायी मैग्नेट और लैचिंग के लिए एक कॉइल का उपयोग करते हैं, जो कम चलने वाले हिस्सों के साथ एक सरल यांत्रिक डिजाइन प्रदान करते हैं। कॉमविल के वीसीबी सीटी श्रृंखला जैसे मजबूत तंत्र से सुसज्जित हैं, जो न्यूनतम समायोजन के साथ हजारों कार्यों के लिए डिज़ाइन किए गए हैं।
वीसीबी को उनके स्थापना परिवेश और विशिष्ट परिचालन मांगों के आधार पर वर्गीकृत किया जाता है। दो प्राथमिक प्रकार हैं:
मुख्य अनुप्रयोग क्षेत्रों में शामिल हैं:
एक विस्तृत पोर्टफोलियो के साथ,कमविलविशिष्ट ग्राहक आवश्यकताओं और परियोजना मानकों को पूरा करने के लिए अनुकूलन की पेशकश करते हुए, इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए वीसीबी की आपूर्ति करता है।
किसी विशिष्ट परियोजना के लिए सही वीसीबी का चयन करने के लिए सिस्टम मापदंडों और परिचालन स्थितियों दोनों के गहन मूल्यांकन की आवश्यकता होती है। निम्नलिखित मानदंड एक ठोस खरीद निर्णय का आधार बनते हैं:
इन मानदंडों का सावधानीपूर्वक मूल्यांकन करके, इंजीनियर और खरीद दल एक वीसीबी निर्दिष्ट कर सकते हैं जो न केवल तत्काल तकनीकी आवश्यकताओं को पूरा करता है बल्कि दीर्घकालिक विश्वसनीयता और लागत-प्रभावशीलता भी प्रदान करता है।कमविलग्राहकों को इन विकल्पों को नेविगेट करने में मदद करने के लिए विस्तृत तकनीकी सहायता प्रदान करता है, जो प्रमुख अंतरराष्ट्रीय मानकों का अनुपालन करने वाले उत्पादों की पेशकश करता है।
प्राथमिक लाभ वैक्यूम में वर्तमान शून्य के तुरंत बाद चाप को बुझाने की क्षमता में निहित है, जिससे तेजी से ढांकता हुआ पुनर्प्राप्ति प्रदान की जाती है। इसके परिणामस्वरूप बहुत कम समय लगता है, संपर्क क्षरण कम हो जाता है, और न्यूनतम रखरखाव होता है, जिससे यह मध्यम-वोल्टेज प्रणालियों के लिए अत्यधिक विश्वसनीय हो जाता है।
वीसीबी मुख्य रूप से मध्यम-वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जो लगभग 3 केवी से 36 केवी तक की सीमा को कवर करते हैं। यह उन्हें वितरण नेटवर्क और औद्योगिक बिजली प्रणालियों के लिए मानक विकल्प बनाता है।
वीसीबी का एक महत्वपूर्ण पर्यावरणीय लाभ है क्योंकि वे व्यवधान माध्यम के रूप में वैक्यूम का उपयोग करते हैं, जिसका कोई ग्रीनहाउस गैस प्रभाव नहीं होता है। इसके विपरीत, SF₆ गैस में बहुत अधिक ग्लोबल वार्मिंग क्षमता (GWP) होती है और इसे सावधानीपूर्वक संभालने और जीवन के अंत तक रीसाइक्लिंग प्रक्रियाओं की आवश्यकता होती है।
दो सबसे महत्वपूर्ण घटक वैक्यूम इंटरप्रेटर (सीलबंद संपर्क) और ऑपरेटिंग तंत्र हैं। इंटरप्टर की संपर्क सामग्री और परिरक्षण विद्युत जीवन को निर्धारित करते हैं, जबकि तंत्र का डिज़ाइन और सामग्री की गुणवत्ता यांत्रिक सहनशक्ति को निर्धारित करती है।
हां, वीसीबी मोटर स्टार्टिंग, कैपेसिटर बैंक स्विचिंग और आर्क फर्नेस नियंत्रण जैसे बार-बार स्विचिंग कर्तव्यों के लिए असाधारण रूप से उपयुक्त हैं। उनका मजबूत डिज़ाइन और कम संपर्क क्षरण बड़ी संख्या में सुरक्षित संचालन की अनुमति देता है।
वीसीबी को बहुत कम रखरखाव की आवश्यकता होती है। प्राथमिक कार्यों में उचित स्नेहन के लिए ऑपरेटिंग तंत्र का आवधिक निरीक्षण, यांत्रिक संकेतकों की जांच, और क्षति के किसी भी संकेत के लिए इंटरप्टर का दृश्य निरीक्षण शामिल है। इंटरप्टर्स को जीवन भर के लिए सील कर दिया जाता है और सामान्य सेवा शर्तों के तहत उन्हें गैस रिफिलिंग या संपर्क प्रतिस्थापन की आवश्यकता नहीं होती है।
