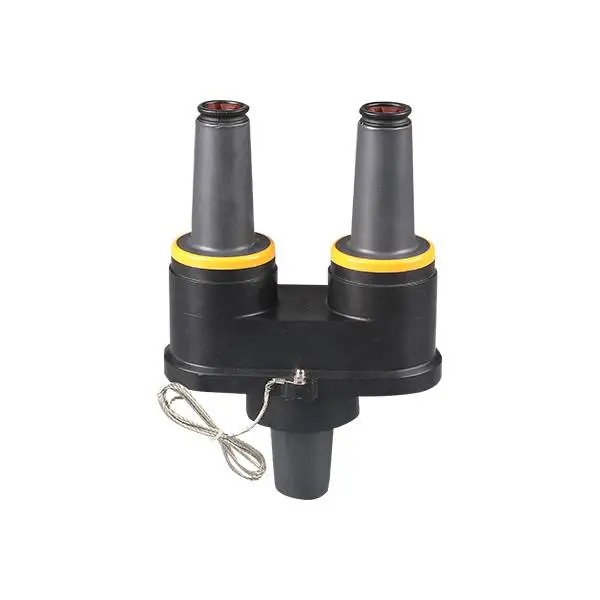

24KV 200A रोटेटेबल फीडथ्रू इंसर्ट

एक विश्वसनीय चीन निर्माता और मध्यम-वोल्टेज केबल सहायक उपकरण के आपूर्तिकर्ता, कॉमविल से 24KV 200A रोटेटेबल फीडथ्रू इंसर्ट खरीदें। 24kV वितरण प्रणालियों के लिए डिज़ाइन किया गया, यह घूमने योग्य फीडथ्रू इंसर्ट एक ही बुशिंग कुएं से दोहरी बुशिंग कॉन्फ़िगरेशन को सक्षम बनाता है, जिससे सर्ज अरेस्टर सुरक्षा जोड़ते हुए रेडियल ट्रांसफार्मर को थ्रू-फीड सिस्टम में आसानी से परिवर्तित करने की अनुमति मिलती है। पेटेंट किए गए टॉर्क-लिमिटिंग रैचेट इंस्टॉलेशन, ईपीडीएम इन्सुलेशन और पूरी तरह से संरक्षित सबमर्सिबल डिजाइन के साथ, कॉमविल सुरक्षित और कुशल भूमिगत बिजली वितरण के लिए उच्च गुणवत्ता वाले, थोक, अनुकूलित और स्टॉक में समाधान प्रदान करता है।

उत्पाद का निर्धारण

24KV 200A रोटेटेबल फीडथ्रू इंसर्ट एक लोडब्रेक एक्सेसरी है जिसे पैड-माउंटेड ट्रांसफार्मर या स्विचगियर जैसे उपकरणों पर एक यूनिवर्सल बुशिंग वेल में स्थापित किया जाता है। यह दो 200A लोडब्रेक इंटरफेस बनाता है, जिससे इंजीनियरों को कई केबल कनेक्ट करने, सर्ज अरेस्टर स्थापित करने या रेडियल फीड सिस्टम को थ्रू-फीड कॉन्फ़िगरेशन में बदलने की अनुमति मिलती है।

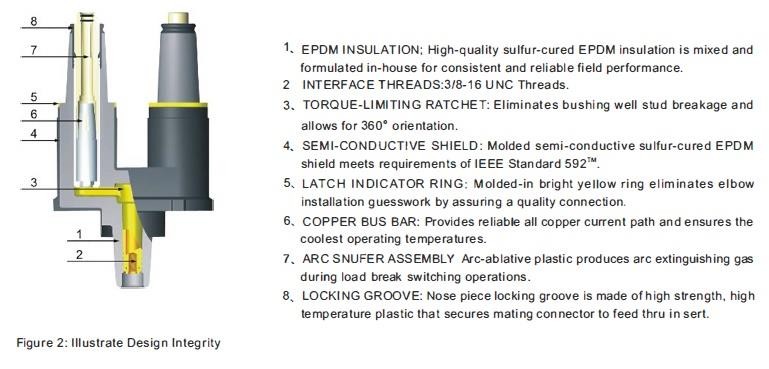

मुख्य तकनीकी विशेषताएं

1. डुअल-इंटरफ़ेस फ़ीडथ्रू डिज़ाइन

इंसर्ट एक बुशिंग वेल से दो लोडब्रेक इंटरफेस की अनुमति देता है, जिससे रेडियल फीड ट्रांसफार्मर को थ्रू-फीड ट्रांसफार्मर में परिवर्तित करना या श्रृंखला लाइटनिंग अरेस्टर सुरक्षा जोड़ना आसान हो जाता है। इससे नेटवर्क लचीलेपन में काफी सुधार होता है।

2. पेटेंटेड टॉर्क-लिमिटिंग रैचेट मैकेनिज्म

एक अंतर्निर्मित टॉर्क-सीमित रैचेट डिज़ाइन इंस्टॉलरों को गलती से बुशिंग वेल बोल्ट को अधिक कसने से रोकता है। जब सही टॉर्क पहुंच जाता है, तो तंत्र एक श्रव्य क्लिक उत्पन्न करता है, जिससे उपकरण क्षति के जोखिम को कम करते हुए सटीक और सुरक्षित स्थापना सुनिश्चित होती है।

3. 360° घूमने योग्य स्थिति

इंस्टालेशन के बाद, इन्सर्ट को पूरे 360 डिग्री तक घुमाया जा सकता है, जिससे इंजीनियरों को केबल रूटिंग आवश्यकताओं के अनुसार कनेक्टर्स लगाने की अनुमति मिलती है। यह सुविधा सीमित ट्रांसफार्मर डिब्बों में स्थापना को सरल बनाती है।

4. उच्च गुणवत्ता वाला ईपीडीएम इन्सुलेशन

उत्पाद को सल्फर से तैयार ईपीडीएम इंसुलेटिंग और अर्ध-प्रवाहकीय रबर से ढाला गया है, जो उत्कृष्ट विद्युत इन्सुलेशन, तनाव नियंत्रण और पर्यावरणीय सीलिंग प्रदान करता है। जब मिलान घटकों के साथ उपयोग किया जाता है, तो यह पूरी तरह से संरक्षित और सबमर्सिबल कनेक्शन प्रणाली बनाता है।

5. दृश्य स्थापना संकेतक

बुशिंग कॉलर के चारों ओर स्थित एक पीली कुंडी संकेतक रिंग स्पष्ट स्थापना पुष्टि प्रदान करती है। जब रिंग एल्बो कनेक्टर द्वारा पूरी तरह से कवर हो जाती है, तो कनेक्शन सुरक्षित होता है। यदि दिखाई दे तो समायोजन की आवश्यकता है। इससे स्थापना सटीकता और सुरक्षा में सुधार होता है।

इंस्टालेशन

इन्सर्ट की उचित स्थापना के लिए किसी विशेष उपकरण की आवश्यकता नहीं होती है। एक साफ और चिकनाई युक्त इंसर्ट को बस एक झाड़ीदार कुएं में रखा जाता है और दक्षिणावर्त दिशा में घुमाया जाता है। जब टॉर्क-सीमित शाफ़्ट एक श्रव्य क्लिक देते हुए रिलीज़ होता है, तो इन्सर्ट ठीक से स्थापित हो जाएगा और सही टॉर्क पर कस दिया जाएगा। घड़ी की दिशा में निरंतर घुमाव एप्लिकेशन की मांगों को पूरा करने के लिए पूर्ण 360° स्थिति की अनुमति देता है। डी-एनर्जेटिक इंसर्ट को हटाने के लिए बस वामावर्त दिशा में घुमाएँ।

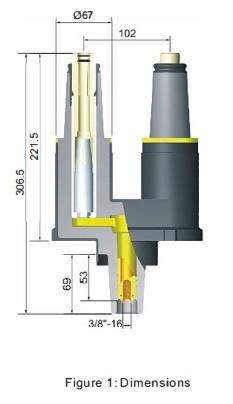

विवरण और आयाम

अक्सर पूछे जाने वाले प्रश्न

 1. 24KV 200A रोटेटेबल फीडथ्रू इंसर्ट का उपयोग किसके लिए किया जाता है?

इसका उपयोग मध्यम-वोल्टेज वितरण प्रणालियों में एक बुशिंग कुएं से दो 200A लोडब्रेक इंटरफेस बनाने के लिए किया जाता है, जिससे केबल कनेक्शन, ट्रांसफार्मर फीड-थ्रू रूपांतरण और सर्ज अरेस्टर इंस्टॉलेशन की अनुमति मिलती है।

2. यह उत्पाद आमतौर पर कहाँ स्थापित किया जाता है?

यह आमतौर पर पैड-माउंटेड ट्रांसफार्मर, भूमिगत स्विचगियर और भूमिगत केबल नेटवर्क के भीतर बिजली वितरण कैबिनेट में स्थापित किया जाता है।

3. कौन से कनेक्टर इस इंसर्ट के साथ संगत हैं?

इंसर्ट 200A लोडब्रेक एल्बो कनेक्टर, एल्बो सर्ज अरेस्टर और समान वोल्टेज रेटिंग के उपकरण बुशिंग कुओं के साथ काम करता है।

4. क्या इन्सर्ट भूमिगत उपयोग का समर्थन करता है?

हाँ। ईपीडीएम इन्सुलेशन और पूरी तरह से संरक्षित सबमर्सिबल डिजाइन के साथ, यह भूमिगत या बाहरी वातावरण में विश्वसनीय रूप से काम करता है।

5. घूमने योग्य डिज़ाइन का क्या लाभ है?

360° घूमने योग्य स्थिति लचीली केबल रूटिंग की अनुमति देती है, जिससे सीमित ट्रांसफार्मर या स्विचगियर स्थानों में इंस्टॉलेशन आसान हो जाता है।

6. पीला सूचक वलय क्या दर्शाता है?

यदि पीली रिंग पूरी तरह से ढकी हुई है, तो एल्बो कनेक्टर सही ढंग से स्थापित है। यदि यह अभी भी दिखाई दे रहा है, तो कनेक्शन को समायोजन की आवश्यकता है।
