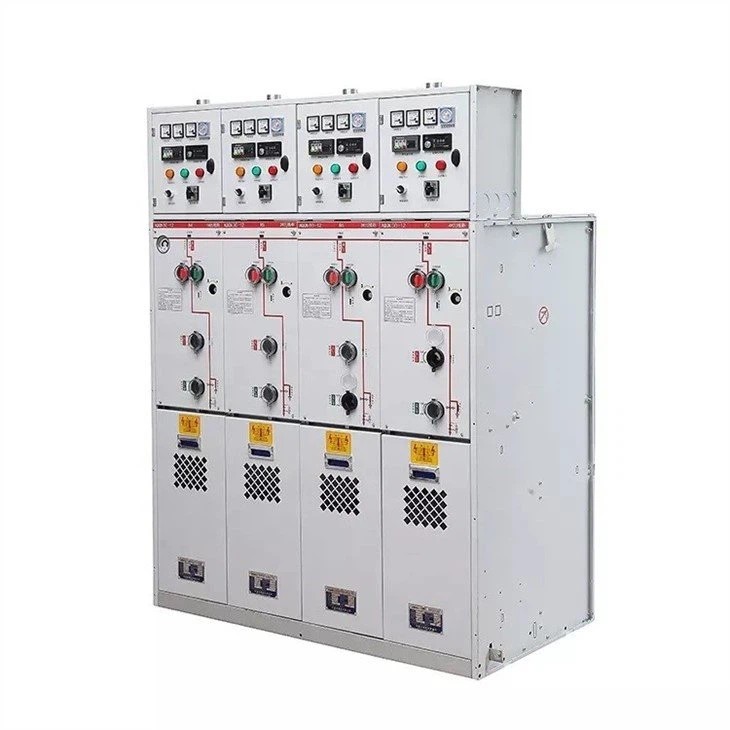

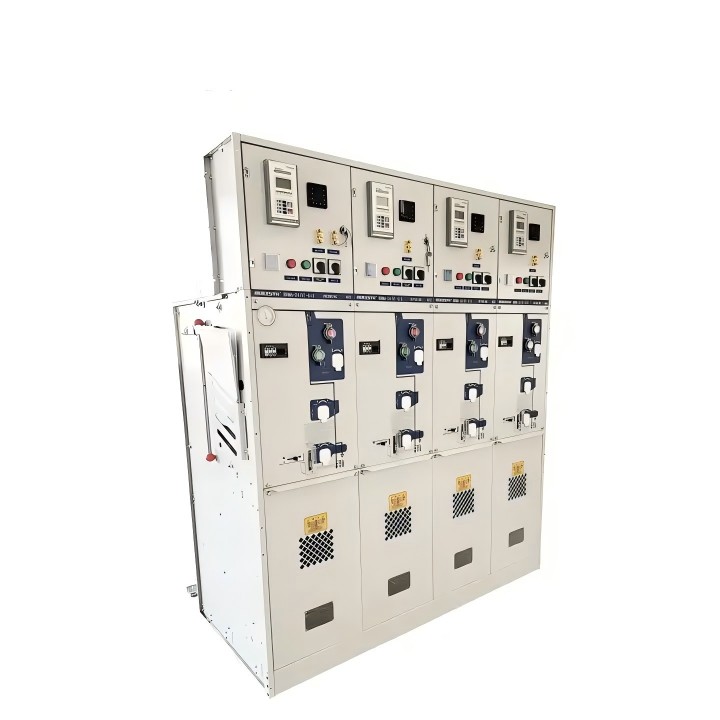

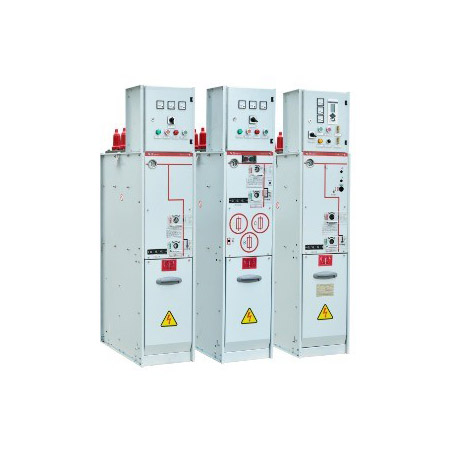

24kV रिंग मेन यूनिट SF6 गैस इंसुलेटेड स्विचगियर

गुणवत्तापूर्ण 24kV रिंग मेन यूनिट SF6 गैस इंसुलेटेड स्विचगियर खोज रहे हैं? कॉमविल फैक्ट्री एक बहुमुखी, मॉड्यूलर आरएमयू समाधान प्रदान करती है। 24kV तक रेटेड वोल्टेज और 0.25‰ से कम रिसाव दर के साथ, हमारा स्विचगियर वैक्यूम/SF6 सर्किट ब्रेकर और 3-स्टेशन लोड स्विच को एकीकृत करता है।

उत्पाद लाभ

रोबोट लेजर वेल्डिंग तकनीक: मैन्युअल वेल्डिंग के विपरीत, जिसमें सूक्ष्म दरारें होने का खतरा होता है, हमारे SF6 "एयरबैग" (गैस टैंक) को सटीक रोबोटिक्स का उपयोग करके सील किया जाता है। यह प्रति वर्ष ≤0.25‰ की रिसाव दर सुनिश्चित करता है, जो मानक आवश्यकताओं से काफी अधिक है।

लंबा विद्युत जीवन: लोड स्विच: ई3 स्तर तक पहुंचें, जो बार-बार स्विचिंग संचालन के लिए उच्चतम ग्रेड है।

सर्किट ब्रेकर: बार-बार संपर्क प्रतिस्थापन के बिना मजबूत शॉर्ट-सर्किट ब्रेकिंग प्रदर्शन सुनिश्चित करते हुए, ई2 स्तर तक पहुंचें।

पर्यावरणीय लचीलापन: IP67 रेटिंग के साथ, प्राथमिक उच्च-वोल्टेज घटक पूरी तरह से धूल और पानी में अस्थायी विसर्जन से सुरक्षित होते हैं, जो 24kV रिंग मेन यूनिट SF6 गैस इंसुलेटेड स्विचगियर को आर्द्र तटीय क्षेत्रों या धूल भरे औद्योगिक संयंत्रों के लिए एकदम सही बनाता है।

परिचालन सुरक्षा: गैस का दबाव सख्ती से 1.4 बार पर सीमित है, और 3-स्टेशन लोड स्विच डिज़ाइन स्पष्ट "क्लोज्ड-ओपन-अर्थ" स्थिति सुनिश्चित करता है, जो टाइप टेस्ट रिपोर्ट द्वारा पूरी तरह से मान्य है।

उत्पाद पैरामीटर:

*SF6 इन्सुलेशन रिंग मुख्य इकाई
*इनडोर मध्यम वोल्टेज वितरण स्विचगियर
*रेटेड वोल्टेज: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV।
*फर्श पर खड़ा होना
*वार्षिक रिसाव दर ≤0.25‰ प्रति वर्ष
*20℃ पर SF6 गैस का दबाव 0.4बार (सापेक्ष दबाव) है
*मानक: आईईसी, एएनएसआई, जीबी

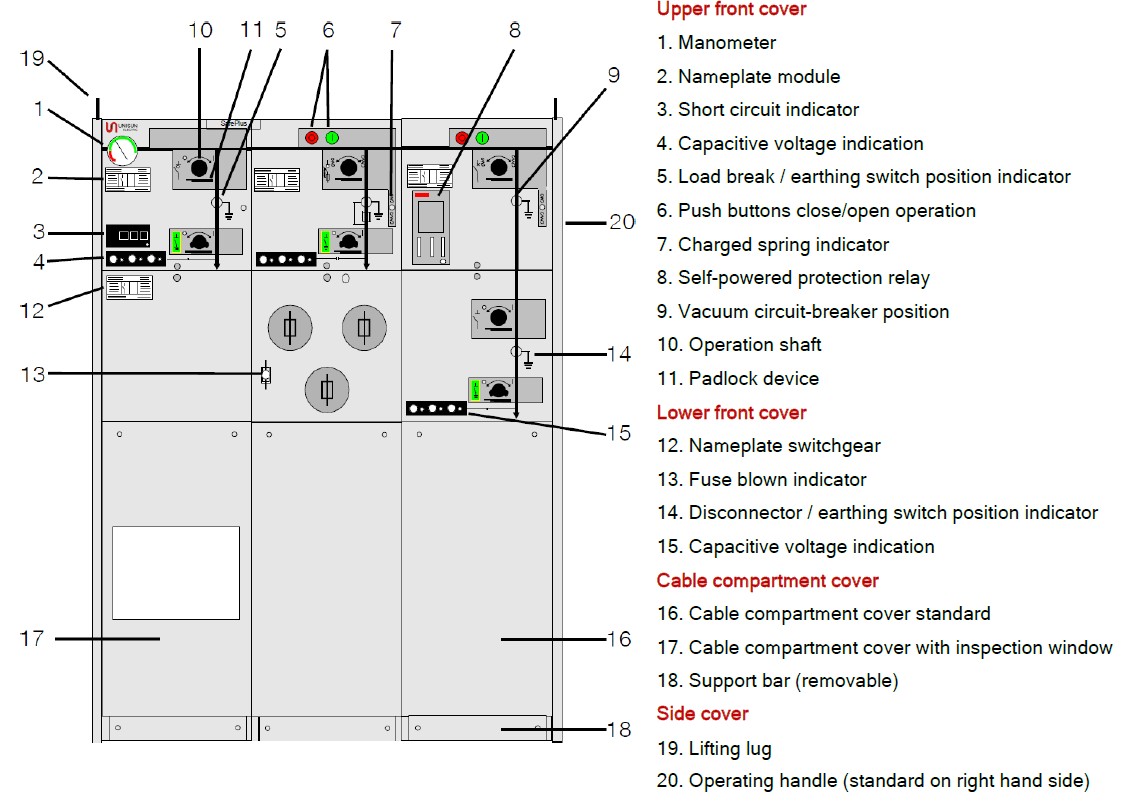

बाहरी विधानसभा

सी कैबिनेट की तकनीकी तारीख

वोल्टेज झेलने वाली 42kV पावर फ्रीक्वेंसी के साथ उपलब्ध है

एफ कैबिनेट की तकनीकी तारीख

1) हाई वोल्टेज फ़्यूज़-लिंक द्वारा सीमित
2) 42kV पावर फ्रीक्वेंसी के साथ वोल्टेज झेलने के लिए उपलब्ध है

वी कैबिनेट की तकनीकी तारीख

1)----------------------वोल्टेज झेलने वाली 42केवी पावर फ्रीक्वेंसी के साथ उपलब्ध है
2) उपयोग की गई बुशिंग के प्रकार पर निर्भर करें
3) इंटरफ़ेस A - 12,5kA/1s, इंटरफ़ेस B - 16kA/1s

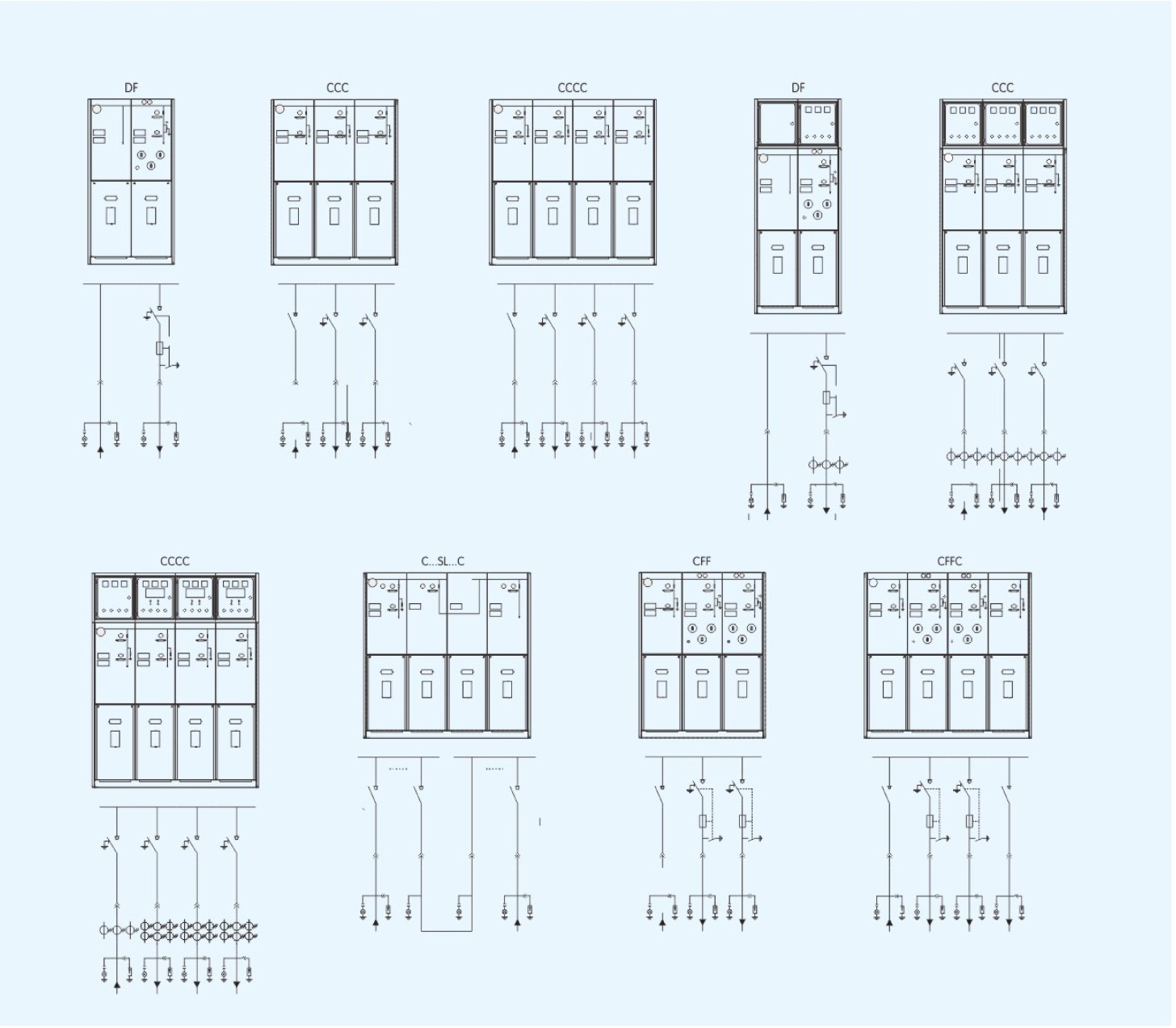

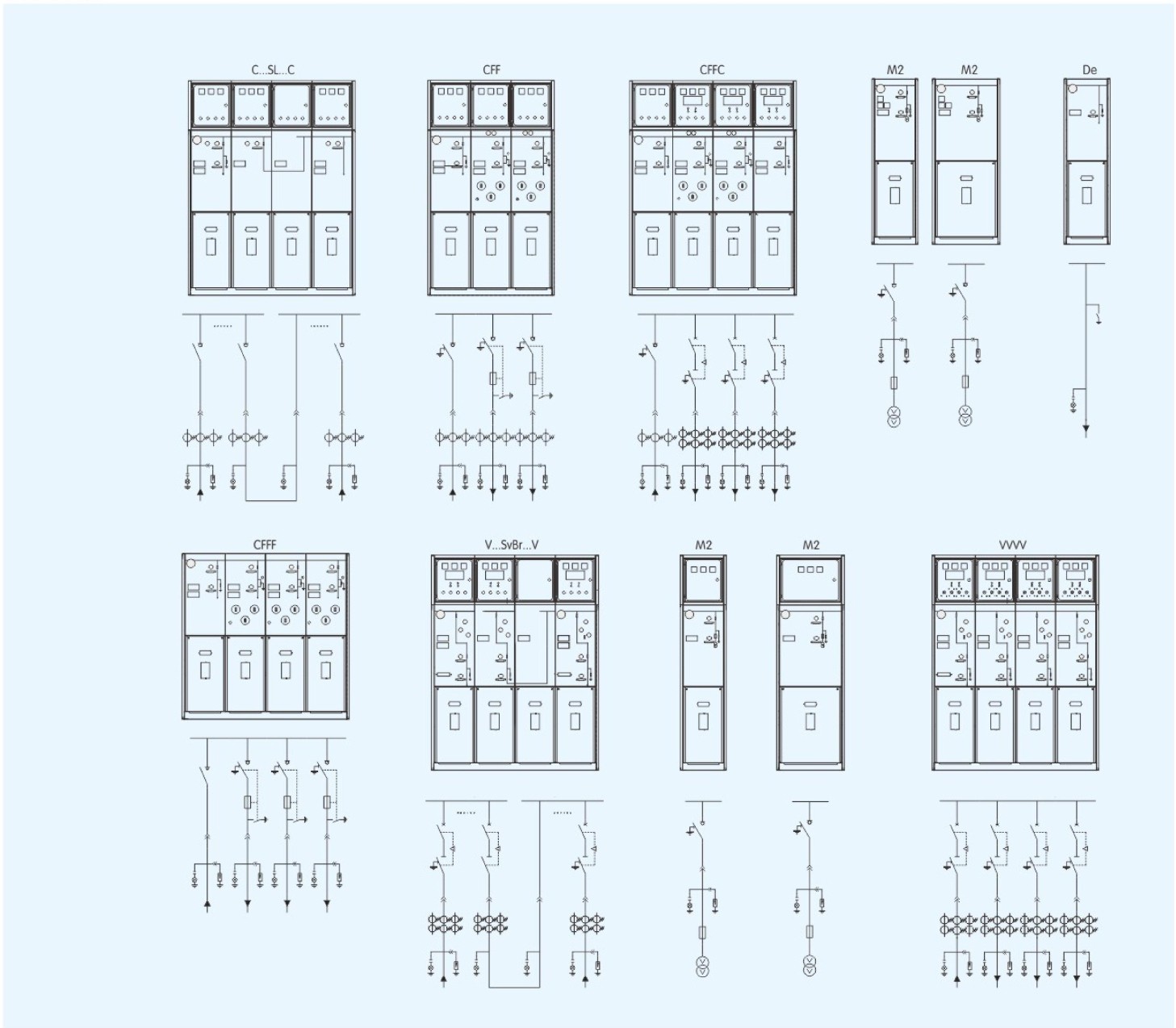

इन्फ्रास्ट्रक्चर आरेख

अक्सर पूछे जाने वाले प्रश्न

Q1: आपकी आरएमयू श्रृंखला के लिए अधिकतम रेटेड वोल्टेज क्या है?

उत्तर: जबकि हमारा प्रमुख मॉडल 24kV इकाई है, हमारी रेंज विभिन्न अंतरराष्ट्रीय ग्रिड आवश्यकताओं को पूरा करने के लिए 3.3kV से 40.5kV तक कवर करती है।

Q2: क्या मैं वैक्यूम और SF6 सर्किट ब्रेकर के बीच चयन कर सकता हूँ?

उत्तर: हाँ. हमारे "वी" कैबिनेट में, हम दोनों विकल्प प्रदान करते हैं। वैक्यूम ब्रेकर को अक्सर उनके कम रखरखाव के लिए पसंद किया जाता है, जबकि SF6 ब्रेकर विशिष्ट भार और पर्यावरणीय आवश्यकताओं के आधार पर उपलब्ध होते हैं।

Q3: आप यह कैसे सुनिश्चित करते हैं कि गैस का दबाव सुरक्षित रहे?

उत्तर: हम 0.4 बार (20°C पर) के सापेक्ष दबाव और 1.4 बार की अधिकतम सीमा का उपयोग करते हैं। प्रत्येक इकाई में दूरस्थ निगरानी और अलार्म के लिए सहायक संपर्कों के साथ एक दबाव नापने का यंत्र शामिल है।

Q4: क्या उपकरण कठोर बाहरी वातावरण के लिए उपयुक्त है?

उत्तर: हाँ. जबकि RMU एक इनडोर डिज़ाइन है, कोर SF6 टैंक IP67 रेटेड है। जब इसे उचित आउटडोर कियोस्क (कॉम्पैक्ट सबस्टेशन) में रखा जाता है, तो यह उच्च आर्द्रता या उच्च प्रदूषण वाले क्षेत्रों में पनपता है।
