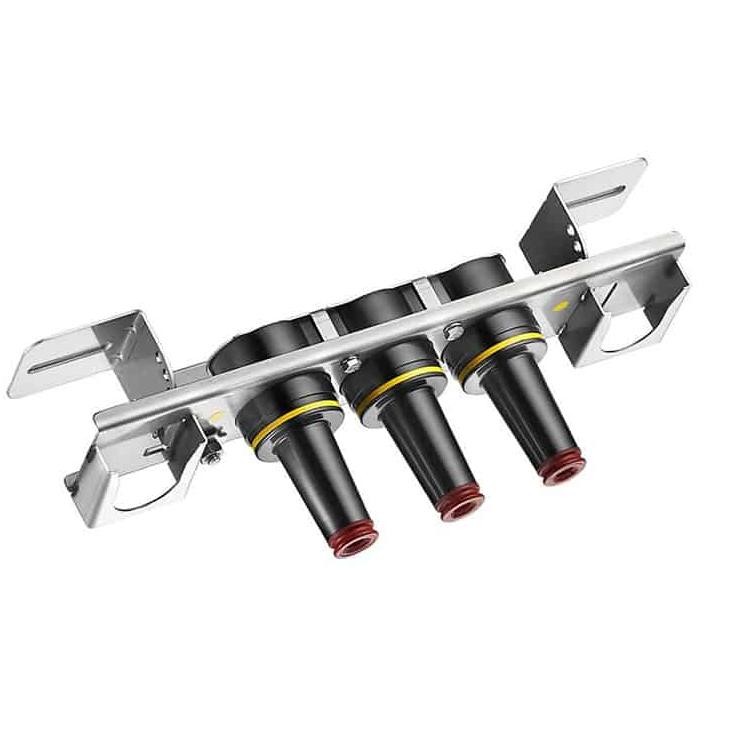

15KV 200A लोडब्रेक जंक्शन

कॉमविल फैक्ट्री के 15KV 200A लोडब्रेक जंक्शन में एक पूर्ण-तांबा करंट-ले जाने वाला पथ है, जो किसी भी स्थिति में विश्वसनीय, सुसंगत प्रदर्शन सुनिश्चित करता है।
यह पूरी तरह से आईईईई मानक 386 आवश्यकताओं को पूरा करता है, और प्रतिस्पर्धियों के उत्पादों और अन्य मेटिंग घटकों के साथ पूरी तरह से विनिमेय है जो आईईईई मानक 386 का भी अनुपालन करते हैं। मिलान भागों के साथ स्थापित होने पर, यह लोडब्रेक जंक्शन पूरी तरह से संरक्षित कनेक्शन प्रदान करता है, जो लोडब्रेक अनुप्रयोगों के लिए आदर्श है।

15KV 200A लोडब्रेक जंक्शन क्या है?

15KV 200A लोडब्रेक जंक्शन एक मध्यम-वोल्टेज केबल कनेक्शन उपकरण है जिसका उपयोग बिजली वितरण प्रणालियों में लोडब्रेक (लाइव स्विचिंग) ऑपरेशन की अनुमति देते हुए 15kV भूमिगत केबलों को सुरक्षित रूप से कनेक्ट करने, शाखा देने और अनुभागीय करने के लिए किया जाता है। इसमें आम तौर पर एकाधिक 200A इंटरफ़ेस (जैसे 2, 3, या 4 तरीके) शामिल होते हैं जो आंतरिक रूप से एक साथ जुड़े होते हैं, जो लचीले लूप, टैप या स्प्लिस कॉन्फ़िगरेशन को सक्षम करते हैं। आईईईई मानक 386 के अनुसार निर्मित, यह पैड-माउंटेड ट्रांसफार्मर, स्विचगियर और भूमिगत वॉल्ट अनुप्रयोगों में पूरी तरह से संरक्षित, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।

उत्पादन परीक्षण

आईईईई/एएनएसआई मानक 386 के अनुसार परीक्षण आयोजित किए गए।
न्यूनतम कोरोना वोल्टेज स्तर - 11 केवी
एसी 1 मिनट सहनशीलता - 34 केवी

चार्डन विनिर्माण प्रक्रिया आवश्यकताओं के अनुसार आयोजित परीक्षण:
भौतिक निरीक्षण
आवधिक विच्छेदन
आवधिक एक्स-रे विश्लेषण

वोल्टेज रेटिंग
वोल्टेज कक्षा 15 के.वी
अधिकतम. रेटिंग चरण से चरण 14.4 के.वी
अधिकतम. रेटिंग चरण से ग्राउंड 8.3 के.वी
एसी 1 मिनट 34 केवी का सामना करता है
डीसी 15 मिनट 53 केवी का सामना करें
बीआईएल और फुल वेव क्रेस्ट 95 केवी
न्यूनतम कोरोना वोल्टेज स्तर 11 के.वी
वर्तमान रेटिंग
सतत: 200 एम्पीयर आरएमएस
स्विचिंग: 14.4 केवी पर 200 एम्पीयर आरएमएस पर 10 ऑपरेशन
दोष बंद: लगातार 10 सफल स्विचिंग ऑपरेशनों के बाद 0.17 सेकेंड के लिए 14.4 केवी पर 10,000 एम्प्स आरएमएस सममित
कम समय：
• 0.17 सेकेंड के लिए 10,000 एम्पीयर आरएमएस सममित
• 3.0 एस के लिए 3,500 एम्पीयर आरएमएस सममित

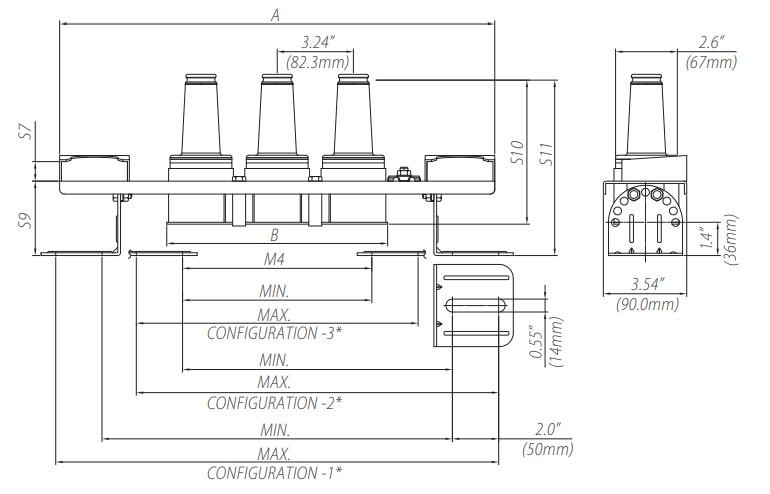

ब्रैकेट आयामी जानकारी के साथ जंक्शन

लोडब्रेक ऑपरेशन चरण

1. क्लैंपस्टिक को खींचने वाली आंख पर सुरक्षित रूप से बांधें।
2. कोई भी खींचने वाला बल न लगाएं - बस कोहनी और झाड़ी के बीच सतह के घर्षण को तोड़ने के लिए कनेक्टर को थोड़ा सा दक्षिणावर्त घुमाएं।
3. त्वरित, दृढ़ गति के साथ कनेक्टर को झाड़ी से सीधे बाहर खींचें। सुनिश्चित करें कि कनेक्टर को किसी भी ग्राउंड प्लेन से दूर रखा जाए।
4. उस एक्सेसरी के संचालन निर्देशों का पालन करते हुए कनेक्टर को उचित एक्सेसरी डिवाइस पर रखें।
5. किसी भी खुली ऊर्जावान झाड़ी पर एक इंसुलेटेड सुरक्षात्मक टोपी (सिस्टम ग्राउंड से जुड़े ड्रेन तार के साथ) लगाने के लिए एक क्लैंपस्टिक का उपयोग करें।

अक्सर पूछे जाने वाले प्रश्न

15KV 200A लोडब्रेक जंक्शन का मुख्य कार्य क्या है?
इसका उपयोग ऊर्जावान वितरण प्रणालियों में सुरक्षित लोडब्रेक स्विचिंग की अनुमति देते हुए मध्यम-वोल्टेज केबलों को अनुभागीय, लूप, टैप या स्प्लिस करने के लिए किया जाता है।
क्या यह अन्य ब्रांडों के साथ संगत है?
हां, यह पूरी तरह से आईईईई मानक 386™ का अनुपालन करता है, जो अन्य संगत वियोज्य इंसुलेटेड कनेक्टर सिस्टम के साथ पूर्ण विनिमेयता सुनिश्चित करता है।
क्या इसका उपयोग भूमिगत प्रतिष्ठानों में किया जा सकता है?
बिल्कुल। यह विशेष रूप से पैड-माउंटेड उपकरण और भूमिगत वॉल्ट अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां नमी, धूल और जगह की कमी आम है।
15KV 200A लोडब्रेक जंक्शन कौन सी सुरक्षा सुविधाएँ प्रदान करता है?
यह पूरी तरह से संरक्षित ईपीडीएम इन्सुलेशन, नियंत्रित लोडब्रेक ऑपरेशन, उच्च आवेग झेलने की क्षमता और सुरक्षित स्विचिंग के लिए स्थिर आर्क रुकावट प्रदर्शन प्रदान करता है।
