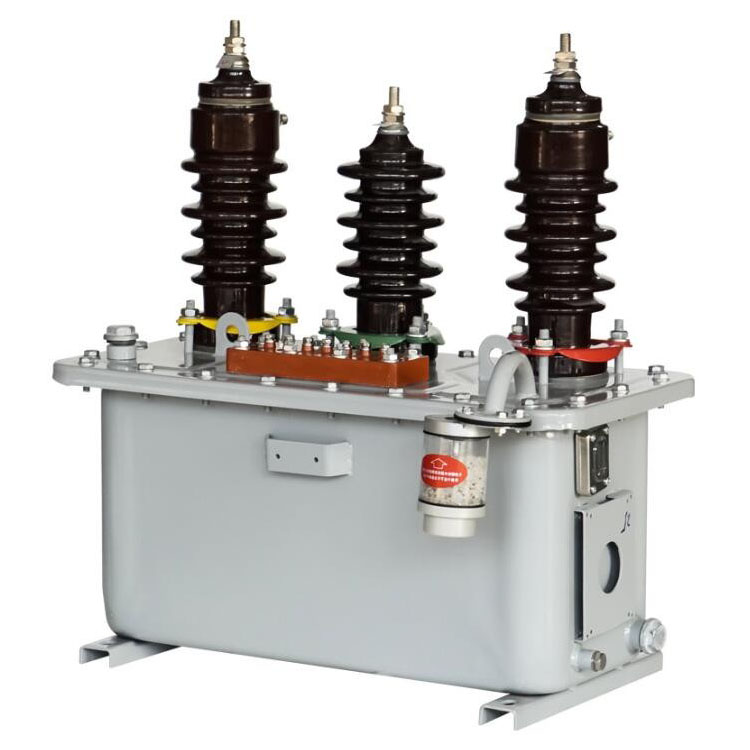

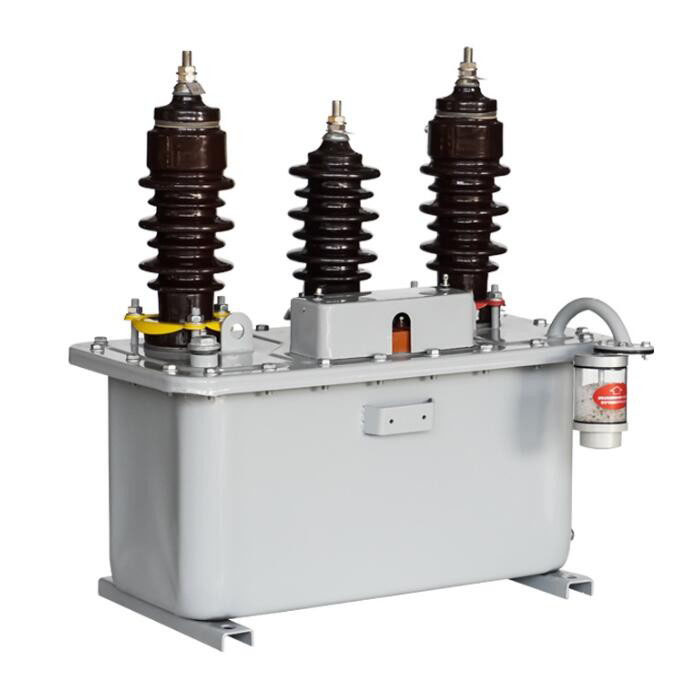

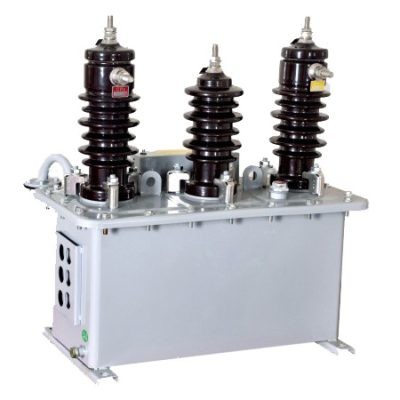

जेएलएस-6/10 आउटडोर तेल-डूबे संयोजन ट्रांसफार्मर

कॉमविल फैक्ट्री का टिकाऊ जेएलएस-6/10 आउटडोर ऑयल डूबे हुए कॉम्बिनेशन ट्रांसफार्मर न केवल नमी प्रतिरोधी है, बल्कि इसका प्रदर्शन भी अच्छा है: बड़ी क्षमता, छोटे आकार, हल्के वजन, सुविधाजनक परिवहन और स्थापना। वायरिंग तीन-चरण वी/वी प्रकार का उपयोग करती है, जो वर्तमान, वोल्टेज को सटीक रूप से माप सकती है और विद्युत ऊर्जा की गणना कर सकती है, और जटिल बाहरी कामकाजी परिस्थितियों का भी सामना कर सकती है।

50-60 हर्ट्ज एसी सर्किट के लिए उपयुक्त, 10kV के अधिकतम रेटेड वोल्टेज के साथ, JLS-6/10 आउटडोर तेल-डूबे हुए संयोजन ट्रांसफार्मर ग्रामीण और औद्योगिक दोनों सबस्टेशनों की आउटडोर मीटरिंग जरूरतों को पूरा कर सकते हैं। इसे खरीद आवश्यकताओं के अनुसार बिजली और प्रतिक्रियाशील ऊर्जा मीटर से भी सुसज्जित किया जा सकता है, जो पारंपरिक तेल में डूबे ट्रांसफार्मर की तुलना में अधिक उपयोगकर्ता-अनुकूल है। पुराने उपकरणों को बदलने के लिए यह निश्चित रूप से सही विकल्प है।

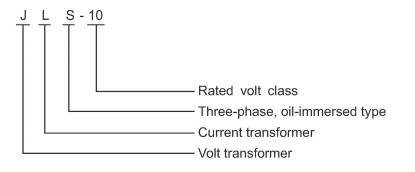

पदनाम टाइप करें

निर्माण

JLS-6/10 आउटडोर ऑयल-डूबे हुए कॉम्बिनेशन ट्रांसफार्मर का माप बॉक्स मॉड्यूलर डिज़ाइन को अपनाता है, जिसमें दो एकल-चरण वोल्टेज ट्रांसफार्मर (पीटी) और दो वर्तमान ट्रांसफार्मर (सीटी) शामिल हैं। पीटी और सीटी दोनों विद्युत चुम्बकीय संरचनाएं हैं, जो एक कॉम्पैक्ट और मजबूत समग्र लेआउट के साथ बोल्ट के साथ ईंधन टैंक की प्लेटों पर तय की जाती हैं।
ईंधन टैंक अच्छे सीलिंग प्रदर्शन के साथ एक चौकोर डिजाइन को अपनाता है। सीलिंग सुनिश्चित करने के लिए बॉक्स कवर और बॉक्स बॉडी बोल्ट द्वारा जुड़े हुए हैं। उपकरण को आसानी से उठाने और परिवहन के लिए बॉक्स कवर पर दो लिफ्टिंग रिंग हैं। ईंधन टैंक का किनारा तेल स्तर गेज, ग्राउंडिंग बोल्ट और तेल नाली वाल्व जैसे प्रमुख घटकों से सुसज्जित है, जो दैनिक संचालन निगरानी, ​​​​ग्राउंडिंग सुरक्षा और तेल नाली के रखरखाव की सुविधा प्रदान करता है।
यह संरचनात्मक डिज़ाइन पूरी तरह से बाहरी उपयोग के माहौल पर विचार करता है, विभिन्न कठोर परिस्थितियों में उपकरण के स्थिर और विश्वसनीय संचालन को सुनिश्चित करता है।

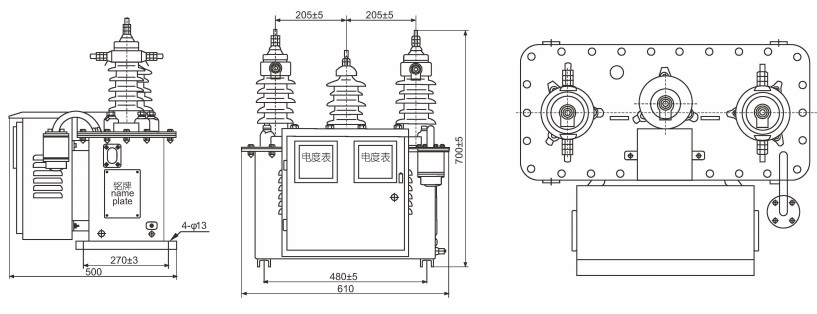

स्थापना की रूपरेखा और आयाम

कुल आयाम: JLS-6kV, 10kV (0.2 क्लास, 0.2S क्लास), 6KV और 10KV वोल्टेज सिस्टम में उपयोग के लिए उपयुक्त।

सुरक्षा सावधानियाँ: संचालन पूर्व निरीक्षण

जेएलएस-6 और जेएलएस-10 आउटडोर तेल डूबे संयोजन ट्रांसफार्मर को संचालन में लगाने से पहले, नमी-प्रूफ डिवाइस के बीच में बफर रबर पर वेंटिलेशन छेद की रुकावट को दूर करना आवश्यक है। वेंटिलेशन छेद को अबाधित रखा जाना चाहिए, अन्यथा यह उपकरण के सामान्य संचालन को प्रभावित करेगा।
उपकरण को चालू करने से पहले यह चरण एक आवश्यक निरीक्षण आइटम है, और साइट पर स्वीकृति के दौरान इसकी पुष्टि पर ध्यान देने की सिफारिश की जाती है।

ऑर्डर करते समय कृपया निम्नलिखित निर्दिष्ट करें:

वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड से जेएलएस-6/10 आउटडोर ऑयल-डूबे हुए कॉम्बिनेशन ट्रांसफार्मर खरीदने और उन्हें उपयोग में आसान और आपके सिस्टम के साथ संगत बनाने के लिए, ध्यान देने योग्य कई महत्वपूर्ण बिंदु हैं:
पैरामीटर मिलान सटीक होना चाहिए
परिवर्तन अनुपात: सीटी (वर्तमान ट्रांसफार्मर) और पीटी (वोल्टेज ट्रांसफार्मर) के विशिष्ट वोल्टेज और वर्तमान परिवर्तन अनुपात क्या हैं जिनकी आपको आवश्यकता है? यह सुनिश्चित करने के लिए हमें ये दो नंबर दें कि वे आपके पावर ग्रिड के साथ संरेखित हैं।
सटीकता: आप किस स्तर की सटीकता चाहते हैं (जैसे 0.2 या 0.2S)? द्वितीयक आउटपुट के लिए ऐसे पैरामीटर भी हैं जो आपकी माप आवश्यकताओं को पूरा करने चाहिए।
पर्यावरण: उपकरण के इन्सुलेशन स्तर के लिए क्या आवश्यकताएं हैं? हमें साइट पर ऑपरेटिंग वातावरण, जैसे तापमान, ऊंचाई और संक्षारक गैसों की उपस्थिति को जानना होगा, ताकि इसे वहां "सामना" किया जा सके।
गुणवत्ता एवं प्रमाणन विश्वसनीय होना चाहिए
ब्रांड और योग्यताएं देखें: वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड जैसा मजबूत और प्रतिष्ठित ब्रांड चुनें। जांचें कि उत्पाद ने स्टेट ग्रिड और सदर्न पावर ग्रिड जैसे आधिकारिक संस्थानों के नेटवर्क एक्सेस परीक्षण को पास कर लिया है या नहीं।
मुख्य घटकों पर ध्यान दें: ट्रांसफार्मर के लौह कोर, वाइंडिंग और तेल टैंक जैसे मुख्य घटकों की सामग्री और प्रक्रियाओं को समझें। उच्च गुणवत्ता वाले उत्पाद आमतौर पर ठोस सामग्री और उत्तम शिल्प कौशल का उपयोग करते हैं।
स्थापना और रखरखाव सुविधाजनक होना चाहिए
स्थापना सुविधा: उपकरण के आकार और वजन, साथ ही साइट पर स्थापना की स्थिति (जैसे बिजली के खंभे और स्थापना स्थान की भार वहन क्षमता) पर विचार करें। जेएलएस श्रृंखला का विभाजित डिज़ाइन आमतौर पर ऑन-साइट स्थापना और रखरखाव के लिए अधिक सुविधाजनक है।
क्या रखरखाव सुविधाजनक है: पूछताछ करें कि फ़्यूज़ और ग्राउंडिंग बोल्ट जैसे घटकों का रखरखाव सुविधाजनक है या नहीं। एक अच्छी तरह से डिज़ाइन किए गए उत्पाद को आधे प्रयास के साथ बनाए रखा जा सकता है।
बिक्री के बाद सेवा की गारंटी की आवश्यकता है
वारंटी अवधि स्पष्ट होनी चाहिए: उत्पाद की वारंटी अवधि और दायरे को समझें। एक आश्वस्त निर्माता लंबी वारंटी अवधि प्रदान करेगा।
तकनीकी सहायता मौजूद होनी चाहिए: ऐसे आपूर्तिकर्ताओं को चुनें जो समय पर तकनीकी सहायता और ऑन-साइट सेवाएं प्रदान कर सकें। एक बार जब बाहरी उपकरण में कोई समस्या आती है, तो प्रतिक्रिया की गति महत्वपूर्ण होती है।
