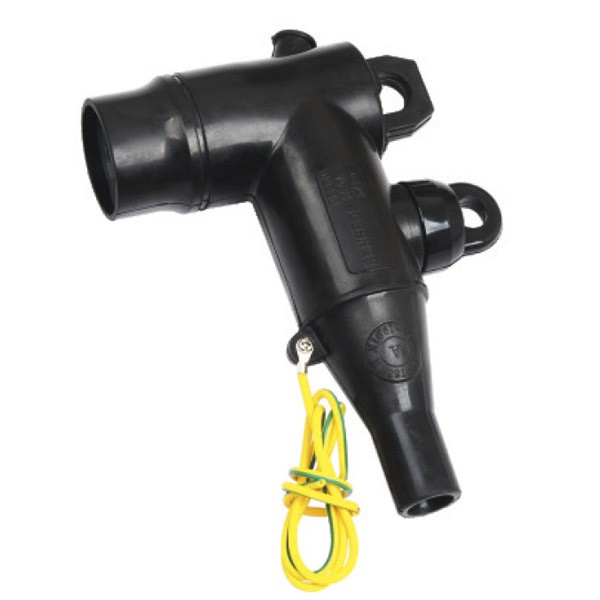

24KV 250A लोडब्रेक एल्बो कनेक्टर

विश्वसनीय गुणवत्ता के साथ कॉमविल फैक्ट्री की गुणवत्ता ZT-24/250 24kV 250A लोडब्रेक एल्बो कनेक्टर आपकी उच्च-वोल्टेज कनेक्शन सोर्सिंग आवश्यकताओं के लिए उपयुक्त है।
इसे सही बुशिंग या प्लग के साथ मिलाएं, और यह कनेक्टर आपको पूरी तरह से संरक्षित, पूरी तरह से सबमर्सिबल अलग करने योग्य कनेक्शन देता है। गीले, कठोर वातावरण में भी, यह स्थिर रूप से काम करता है। इसमें अंतर्निहित कैपेसिटिव परीक्षण बिंदु भी हैं - आप उनका उपयोग सर्किट स्थिति की जांच करने या गलती संकेतक स्थापित करने के लिए कर सकते हैं, जो रखरखाव और समस्या निवारण को आसान बनाता है।
एक और बड़ा प्लस: कोई न्यूनतम चरण रिक्ति की आवश्यकता नहीं है। आप इसे लंबवत, क्षैतिज या बीच में किसी भी कोण पर लगा सकते हैं। यह लचीलापन आपको विभिन्न प्रोजेक्ट सेटअपों को फिट करते हुए, ऑन-साइट इंस्टॉलेशन के दौरान बहुत सारी परेशानी से बचाता है।
आपकी खरीदारी आवश्यकताओं के लिए, हम आपकी आपूर्ति श्रृंखला को सुचारू रूप से चलाने के लिए अच्छी कीमतें, लचीले MOQ और समय पर डिलीवरी प्रदान करते हैं। थोक ऑर्डर, परीक्षण के लिए नमूने, या अनुकूलन के लिए तकनीकी सहायता की आवश्यकता है? हमारी टीम मदद के लिए यहां है.
यदि आप उच्च गुणवत्ता वाले लोडब्रेक एल्बो कनेक्टर की तलाश में हैं, तो संपर्क करें। हम आपके प्रोजेक्ट संचालन का समर्थन करने के लिए लागत प्रभावी, विश्वसनीय उत्पाद प्रदान करने का वादा करते हैं।

विशेषताएँ:

◆ 24KV 250A लोडब्रेक एल्बो कनेक्टर को सही बुशिंग या प्लग के साथ जोड़ें, और यह पूरी तरह से स्क्रीन किया हुआ, पूरी तरह से सबमर्सिबल अलग करने योग्य कनेक्शन देता है।
◆ अंतर्निर्मित कैपेसिटिव परीक्षण बिंदु - आप इसका उपयोग सर्किट स्थिति की जांच करने या गलती संकेतक स्थापित करने के लिए कर सकते हैं।
◆ न्यूनतम चरण क्लीयरेंस की आवश्यकता नहीं है।
◆ माउंटिंग विकल्प: ऊर्ध्वाधर, क्षैतिज, या बीच में कोई कोण।

आवेदन

◆ प्री-मोल्डेड वियोज्य कनेक्टर के माध्यम से पॉलिमरिक केबल को ट्रांसफार्मर, स्विचगियर, मोटर और अन्य उपकरणों से जोड़ने के लिए उपयोग किया जाता है।
◆ इनडोर और आउटडोर दोनों इंस्टॉलेशन के लिए उपयुक्त।
◆ 24 kV तक के सिस्टम वोल्टेज के लिए काम करता है।
◆ सतत धारा 250 ए (8 घंटे तक 300 ए ओवरलोड संभाल सकता है)।

केबल विवरण

- पॉलिमरिक केबल (जैसे एक्सएलपीई, ईपीआर)
-तांबा या एल्यूमीनियम कंडक्टर
- अर्धचालक या धातु स्क्रीन
- कंडक्टर का आकार: 25-120 मिमी²

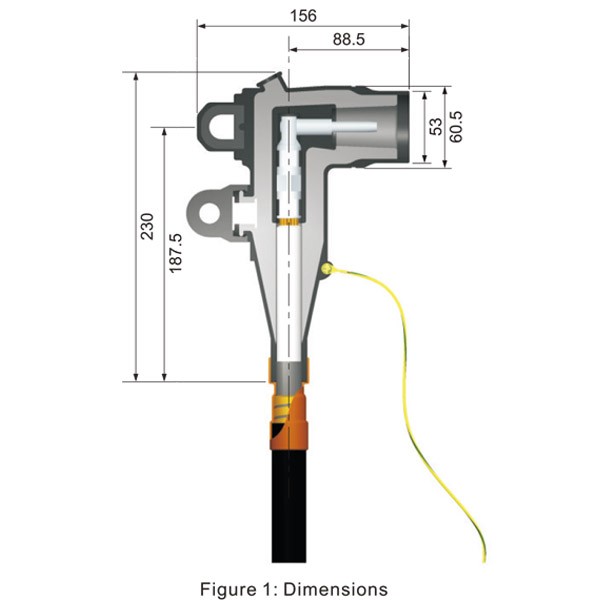

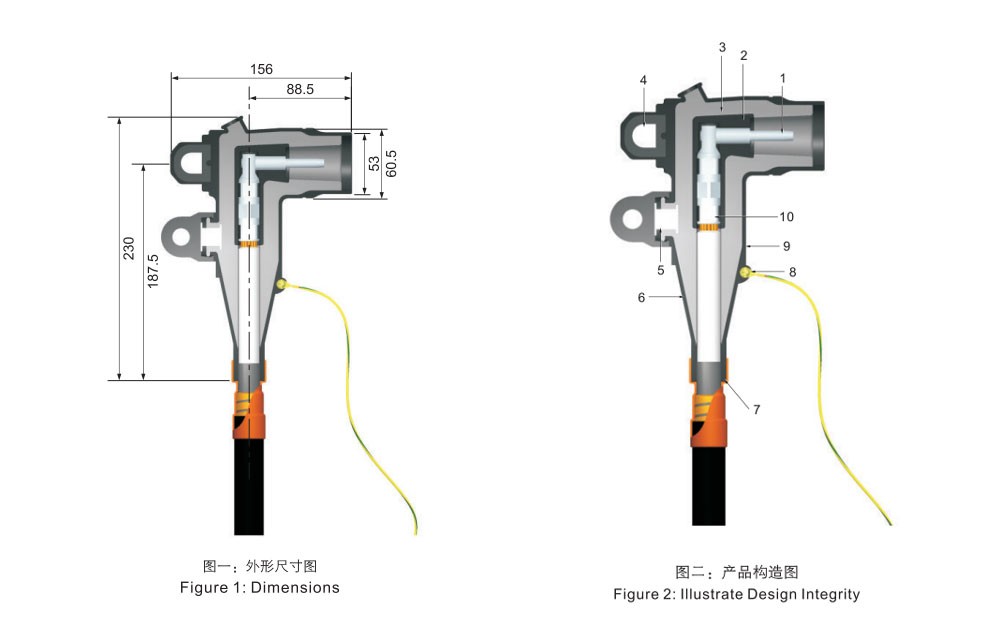

उत्पाद संरचना:

1. कंडक्टर रॉड: टिन-प्लेटेड कॉपर पिन को कंडक्टर संपर्क में पेंच करने के लिए हमारे द्वारा प्रदान की गई हेक्स कुंजी का उपयोग करें - स्थापित करना आसान है।
2. सेमी-कंडक्टिव इंसर्ट: यह एक मोल्डेड ईपीडीएम कंडक्टिंग रबर स्क्रीन है, जिसका उपयोग मुख्य रूप से विद्युत तनाव को नियंत्रित करने के लिए किया जाता है।
3. इन्सुलेशन: ढाला हुआ ईपीडीएम इंसुलेटिंग रबर हमारे अपने कारखाने में तैयार और मिश्रित किया जाता है, इसलिए गुणवत्ता की गारंटी होती है।
4. पुलिंग आई: यह एक इनकैप्सुलेटेड स्टेनलेस स्टील डिटेंट के साथ खींचने वाली आंख है, जो जमानत की स्थिति में मदद करती है।
5. कैपेसिटिव टेस्ट पॉइंट: यह पॉइंट आपको सर्किट स्थिति की जांच करने देता है। इसे जलरोधक बनाए रखने के लिए एक ढाला हुआ ईपीडीएम कंडक्टिंग रबर कैप भी है।
6. तनाव से राहत: बाहरी स्क्रीन और केबल एडाप्टर को केबल तनाव से राहत देने के लिए डिज़ाइन किया गया है।
7. केबल एडाप्टर: उद्घाटन का आकार कसकर फिट (हस्तक्षेप फिट) है, इसलिए यह एक वॉटरटाइट सील बनाए रख सकता है।
8. ग्राउंडिंग आई: इसे सीधे बाहरी स्क्रीन में ढाला जाता है, जो अर्थिंग तार को जोड़ने के लिए बनाई जाती है।
9. सेमी-कंडक्टिव शील्ड: मोल्डेड ईपीडीएम कंडक्टिंग रबर केबल स्क्रीन से जुड़ता है। यह स्क्रीन को निरंतर बनाए रखता है और सुनिश्चित करता है कि पूरी असेंबली पृथ्वी क्षमता पर है।
10. कंडक्टर केबल लग: यह एक जड़त्व वेल्डेड बाईमेटेलिक संपीड़न कनेक्टर है, जो तांबे और एल्यूमीनियम कंडक्टर दोनों के साथ संगत है।

अक्सर पूछे जाने वाले प्रश्न

Q1: 24kV 250A लोडब्रेक एल्बो कनेक्टर का मुख्य कार्य क्या है?
उत्तर: यह पूर्ण इन्सुलेशन और आर्क-नियंत्रित स्विचिंग प्रदर्शन को बनाए रखते हुए सक्रिय मध्यम-वोल्टेज सर्किट के सुरक्षित कनेक्शन और डिस्कनेक्शन की अनुमति देता है।

Q2: क्या इस कनेक्टर का उपयोग बाहर या भूमिगत सिस्टम में किया जा सकता है?
उत्तर: हां, यह पूरी तरह से संरक्षित और सबमर्सिबल है, जो इसे भूमिगत केबल सिस्टम, आउटडोर सबस्टेशन और कठोर पर्यावरणीय परिस्थितियों के लिए उपयुक्त बनाता है।

Q3: यह किस केबल के साथ संगत है?
ए: यह 25-120 मिमी² तक के तांबे या एल्यूमीनियम कंडक्टर के साथ एक्सएलपीई और ईपीआर जैसे पॉलिमरिक इंसुलेटेड केबल का समर्थन करता है।

Q4: क्या इंस्टॉलेशन के लिए विशेष उपकरण या सख्त स्थिति की आवश्यकता होती है?
उत्तर: किसी विशेष उपकरण की आवश्यकता नहीं है, और यह चरण रिक्ति सीमाओं के बिना ऊर्ध्वाधर, क्षैतिज या कोणीय स्थिति में लचीली स्थापना का समर्थन करता है।
