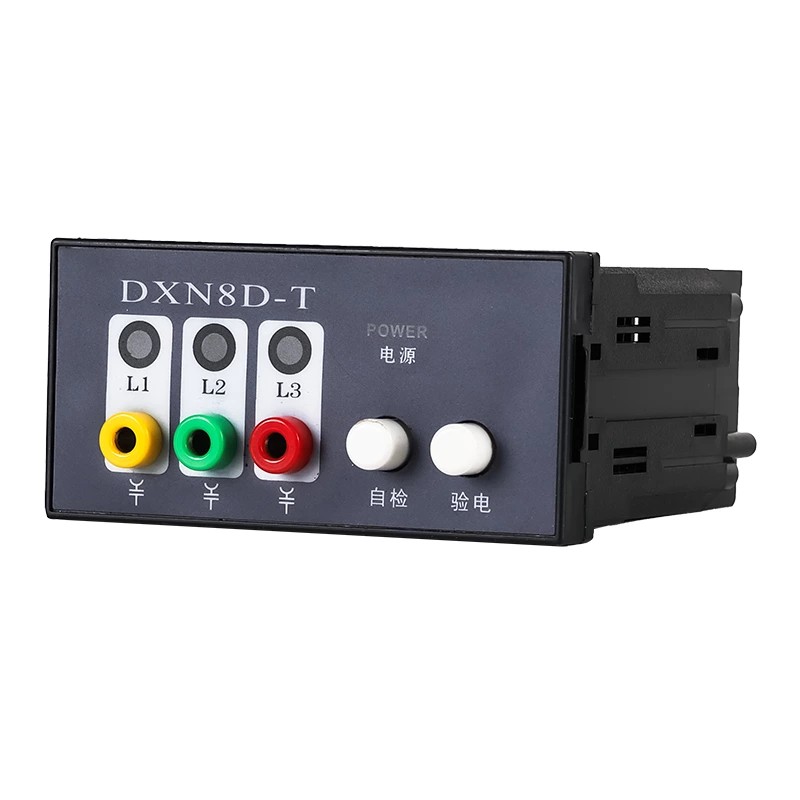

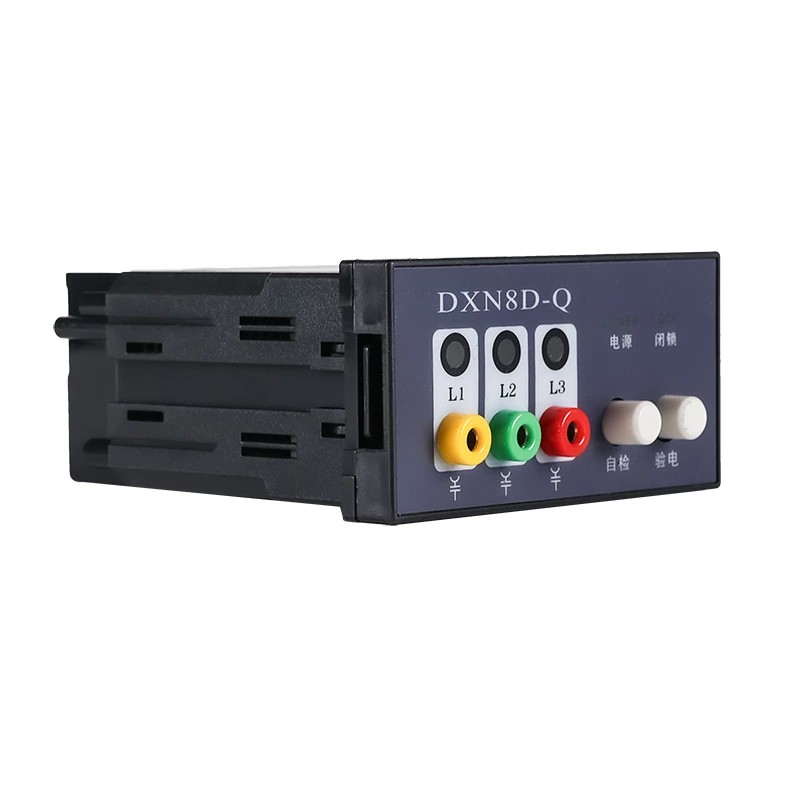

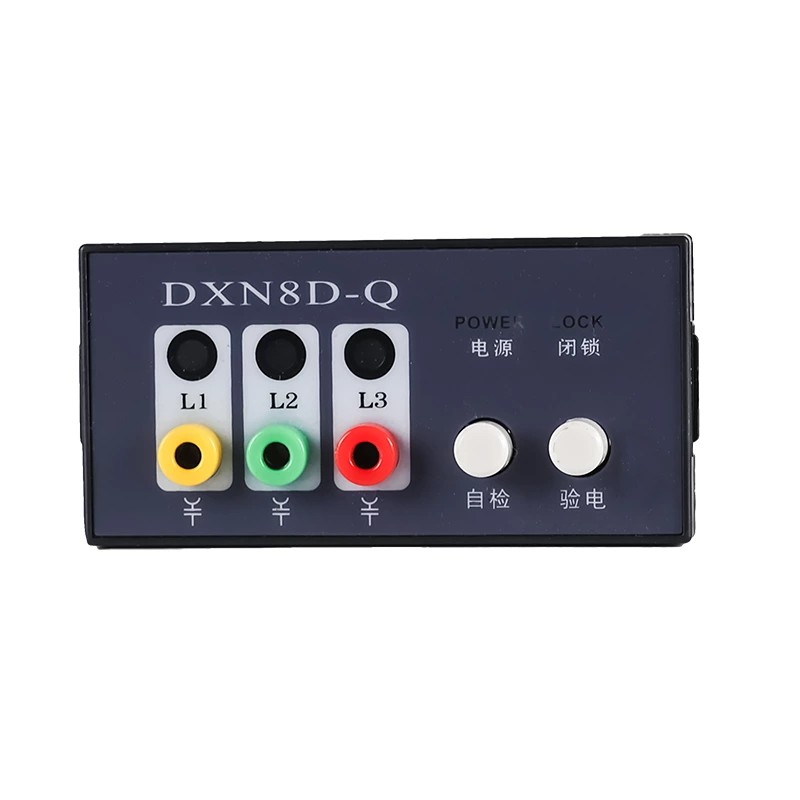

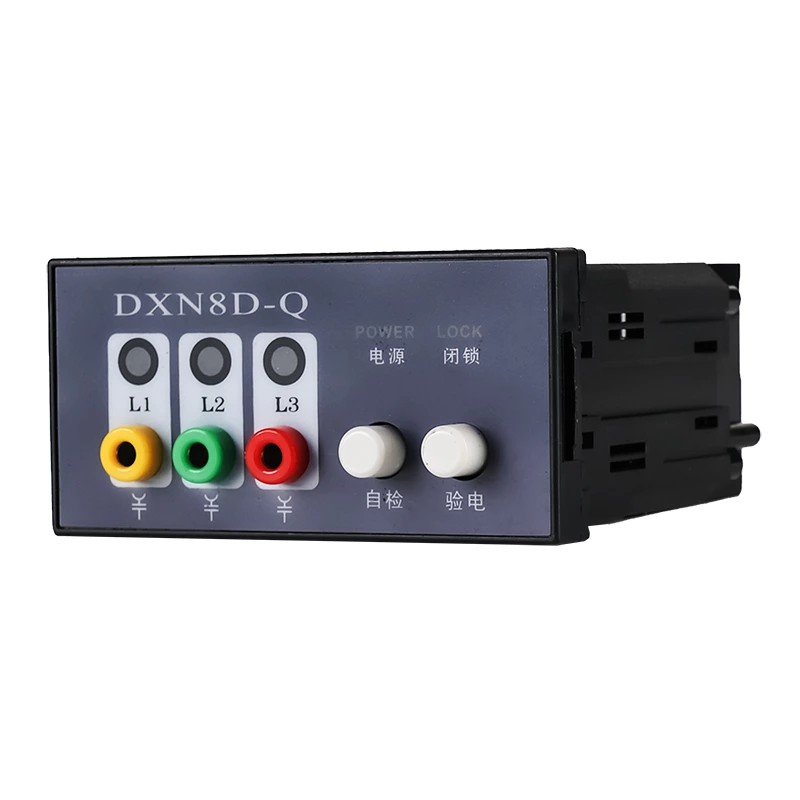

इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-Q/T प्रकार

सिद्ध क्षेत्र अनुप्रयोगों और इंजीनियरिंग सत्यापन द्वारा समर्थित, कॉमविल फैक्ट्री का इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-Q/T प्रकार उच्च-वोल्टेज वातावरण के लिए एक व्यावहारिक सुरक्षा उन्नयन प्रदान करता है। यह उपकरण स्वचालित लॉकआउट के माध्यम से असुरक्षित संचालन को रोकते हुए ऊर्जा स्थिति की तत्काल दृश्य पुष्टि को सक्षम बनाता है।

इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-Q/T प्रकार क्या है?

इंडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-Q/T टाइप एक डुअल-फंक्शन सुरक्षा उपकरण है जो ऊर्जा संकेत और मैकेनिकल लॉकआउट सुरक्षा को एकीकृत करता है। इनडोर 6-40 केवी स्विचगियर सिस्टम के लिए डिज़ाइन किया गया, यह वोल्टेज उपस्थिति का पता लगाने और तत्काल दृश्य अलर्ट प्रदान करने के लिए गैर-संपर्क विद्युत क्षेत्र सेंसिंग तकनीक का उपयोग करता है, साथ ही साथ ऊर्जावान उपकरणों तक अनधिकृत या असुरक्षित पहुंच को रोकता है।

प्रमुख विशेषताऐं:

1. दोहरी सुरक्षा संरक्षण तंत्र

चमकदार एलईडी फ्लैशिंग स्पष्ट रूप से लाइव हाई-वोल्टेज स्थिति को इंगित करती है

स्वचालित लॉकआउट सक्रिय होने पर स्विचगियर दरवाजे खोलने से रोकता है

वोल्टेज हटा दिए जाने पर तुरंत रिलीज

गलत संचालन और बिजली के झटके के जोखिम को समाप्त करता है

2. गैर-संपर्क जांच प्रौद्योगिकी

विद्युत क्षेत्र युग्मन सिद्धांत सुरक्षित संवेदन सुनिश्चित करता है

जीवित भागों के साथ कोई सीधा संपर्क नहीं

सुरक्षा में सुधार होता है और डिवाइस का जीवनकाल बढ़ता है

3. टिकाऊ औद्योगिक डिजाइन

ज्वाला-मंदक एबीएस आवास

धूल, नमी और तापमान में उतार-चढ़ाव के प्रति प्रतिरोधी

रखरखाव के बिना 8-10 वर्षों की लंबी सेवा जीवन

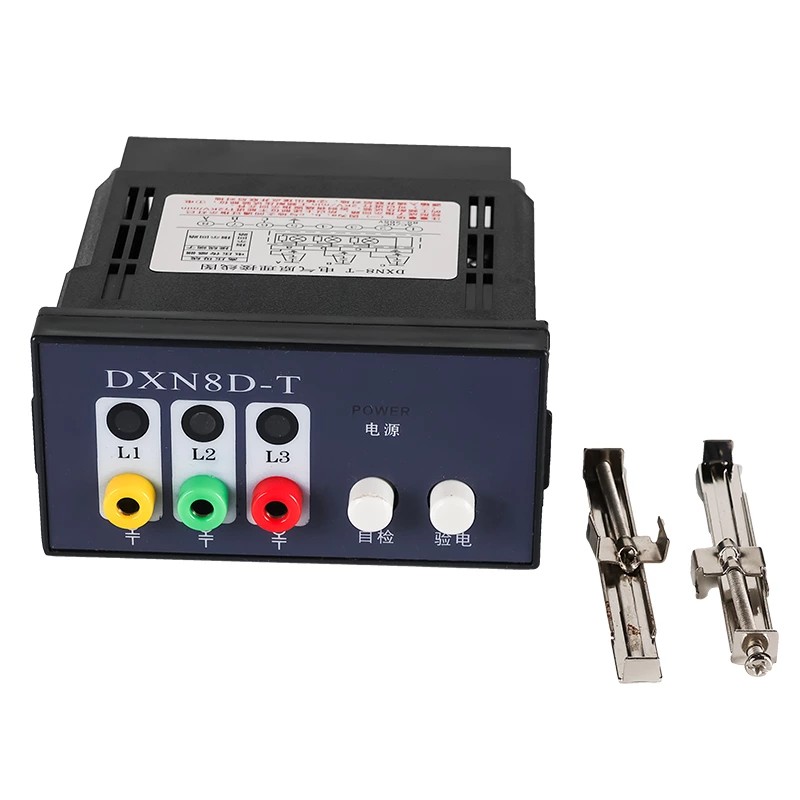

4. तेज़ और मानकीकृत स्थापना

पूर्व-ड्रिल किए गए माउंटिंग छेद

संपूर्ण सहायक किट शामिल है

किसी विशेष उपकरण या जटिल सेटअप की आवश्यकता नहीं है

कुछ ही मिनटों में इंस्टालेशन पूरा हो गया

5. दोष संकेत क्षमता

एकल-चरण ग्राउंडिंग दोषों की पहचान करता है

फॉल्ट चरण संकेतक स्वचालित रूप से बंद हो जाता है

समस्या निवारण में तेजी लाता है और डाउनटाइम कम करता है

परिचालन सिद्धांत

विद्युत क्षेत्र संवेदन → सिग्नल रूपांतरण → एलईडी चेतावनी → इंटरलॉकिंग → दोष संकेत

कॉमविल इंडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस (मॉडल DXN8-Q/T) वास्तविक समय में 6-40kV उपकरणों की लाइव स्थिति की सुरक्षित और लगातार निगरानी करने के लिए इलेक्ट्रिक फील्ड कपलिंग और गैर-संपर्क सेंसिंग प्रौद्योगिकियों का उपयोग करता है। डिवाइस में तीन स्वतंत्र आंतरिक सेंसर होते हैं, जो क्रमशः ए, बी और सी चरण बसबार के अनुरूप होते हैं; ये सेंसर हाई-वोल्टेज विद्युत क्षेत्र का पता लगाकर सिग्नल उत्पन्न करते हैं और उन्हें डिस्प्ले मॉड्यूल तक पहुंचाते हैं।

जब उपकरण चालू होता है, तो एलईडी संकेतक चमकते हैं, और यांत्रिक इंटरलॉकिंग तंत्र एक साथ और स्वचालित रूप से स्विचगियर कैबिनेट दरवाजे को लॉक कर देता है। जब वोल्टेज हटा दिया जाता है, तो संकेतक बंद हो जाते हैं, और इंटरलॉकिंग तंत्र स्वचालित रूप से अलग हो जाता है - जिससे लाइव-स्टेटस संकेत और इंटरलॉकिंग-आधारित एंटी-मिसऑपरेशन सुरक्षा का सहज संयोजन प्राप्त होता है। एकल-चरण ग्राउंड फॉल्ट की स्थिति में, दोषपूर्ण चरण के लिए संकेतक बुझ जाता है जबकि शेष दो चरणों के लिए संकेतक चमकते रहते हैं, जिससे साइट पर तेजी से गलती स्थानीयकरण की सुविधा मिलती है।

अनुप्रयोग

DXN8/QT प्रकार का व्यापक रूप से इनडोर हाई-वोल्टेज वितरण प्रणालियों में उपयोग किया जाता है, जिसमें शामिल हैं:

मध्यम-वोल्टेज स्विचगियर (6–40kV)

आने वाली बसबार प्रणालियाँ

सर्किट ब्रेकर और नियंत्रण कैबिनेट

ट्रांसफार्मर स्थापना

हाई-वोल्टेज जंक्शन बॉक्स और रिएक्टर

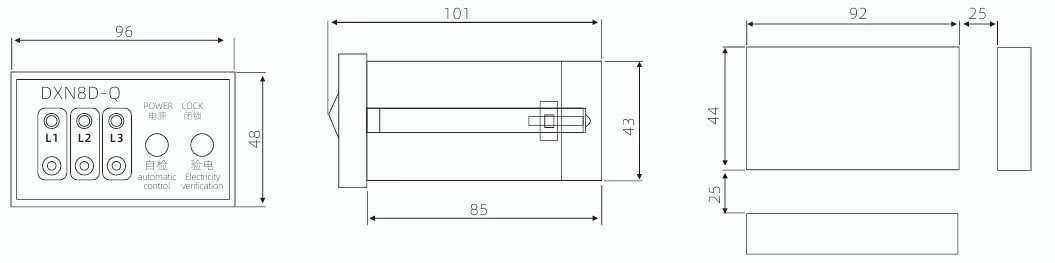

आकार और उद्घाटन का आकार

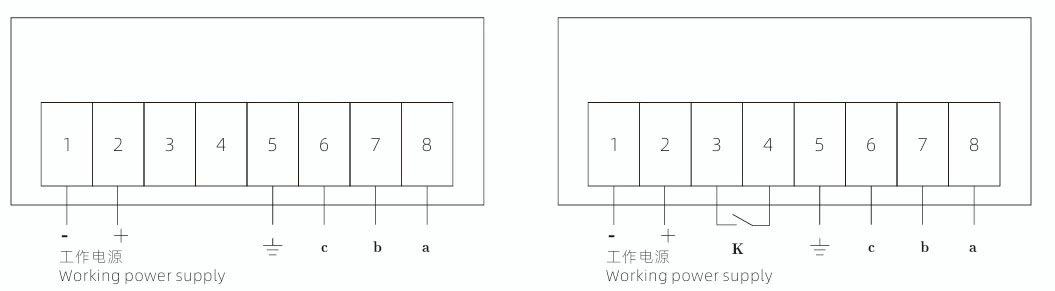

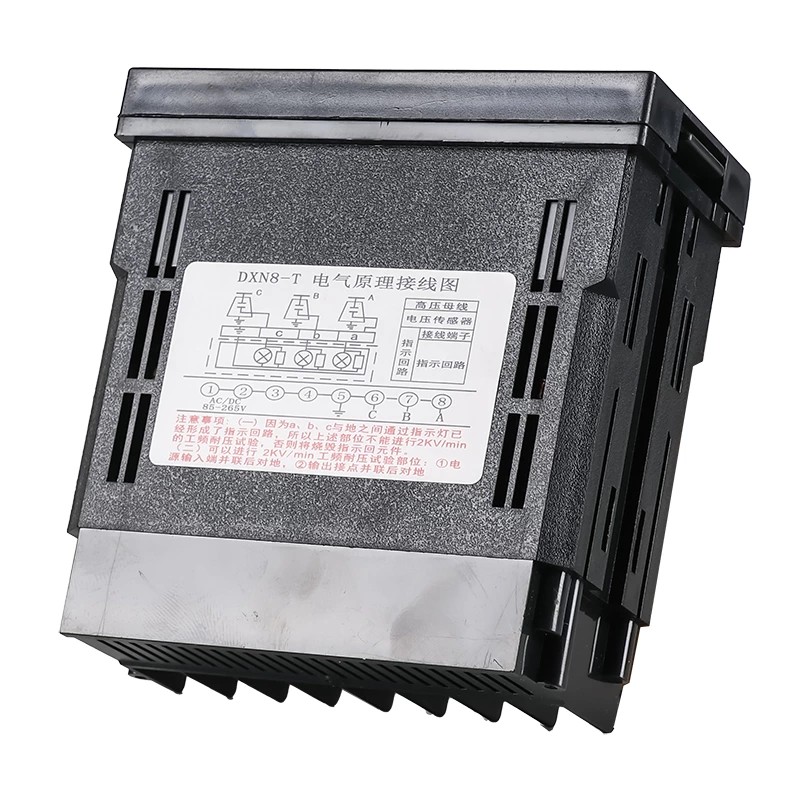

पिछला दृश्य वायरिंग आरेख
