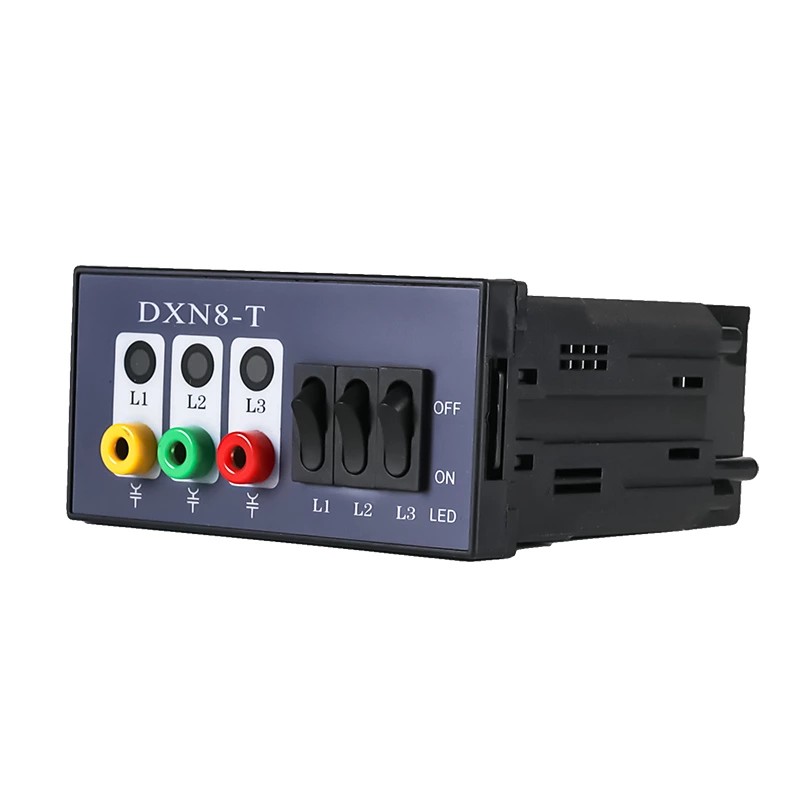

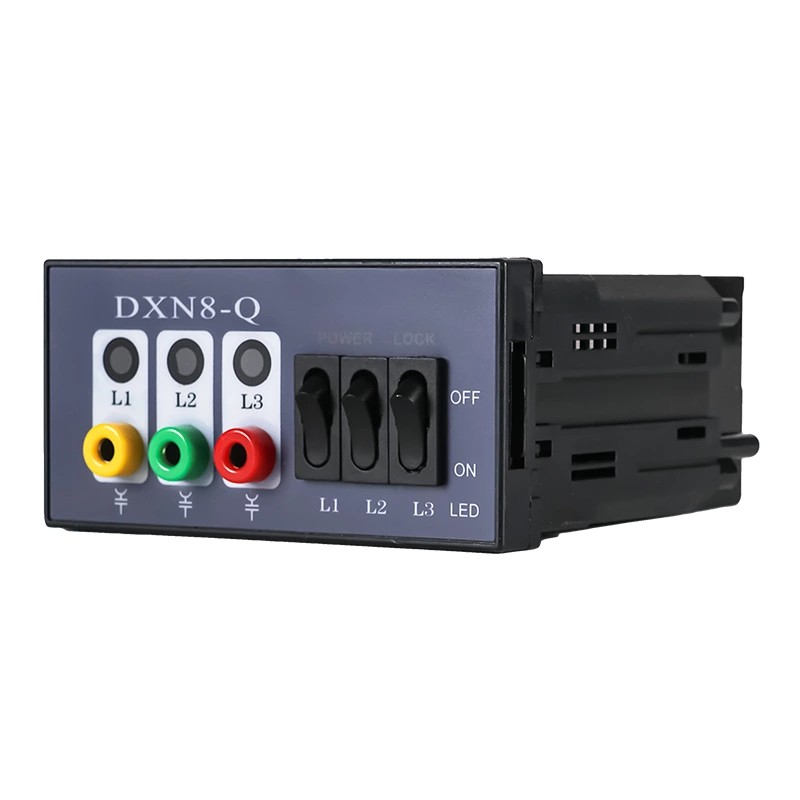

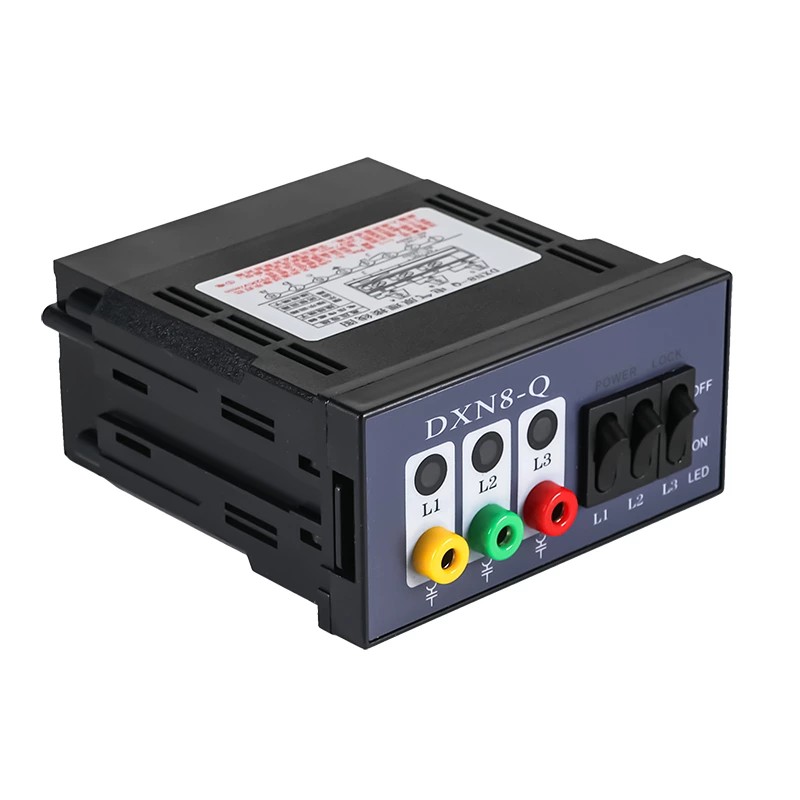

इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-T/Q इंटरलॉक प्रकार

चीन में एक पेशेवर निर्माता के रूप में, Comewill आपको गुणवत्तापूर्ण इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-T/Q इंटरलॉक प्रकार प्रदान करना चाहता है, जिसे सीधे इनडोर हाई-वोल्टेज उपकरणों पर माउंट करने के लिए डिज़ाइन किया गया है, और इसका एकमात्र काम आपको एक नज़र में यह बताना है कि गियर में बिजली चल रही है या नहीं। ऑन-साइट इलेक्ट्रीशियन और रखरखाव दल के लिए, यह चीज़ बहुत परेशानी से बचाती है - उन थकाऊ, समय लेने वाले पहचान चरणों के साथ अब कोई खिलवाड़ नहीं। यह तुरंत ही सुपर स्पष्ट सुरक्षा संकेत देता है, जो वास्तव में किसी उपकरण के सक्रिय होने या न होने का गलत अनुमान लगाने से बिजली के झटके के जोखिम को कम करता है।

प्रमुख विशेषताऐं:

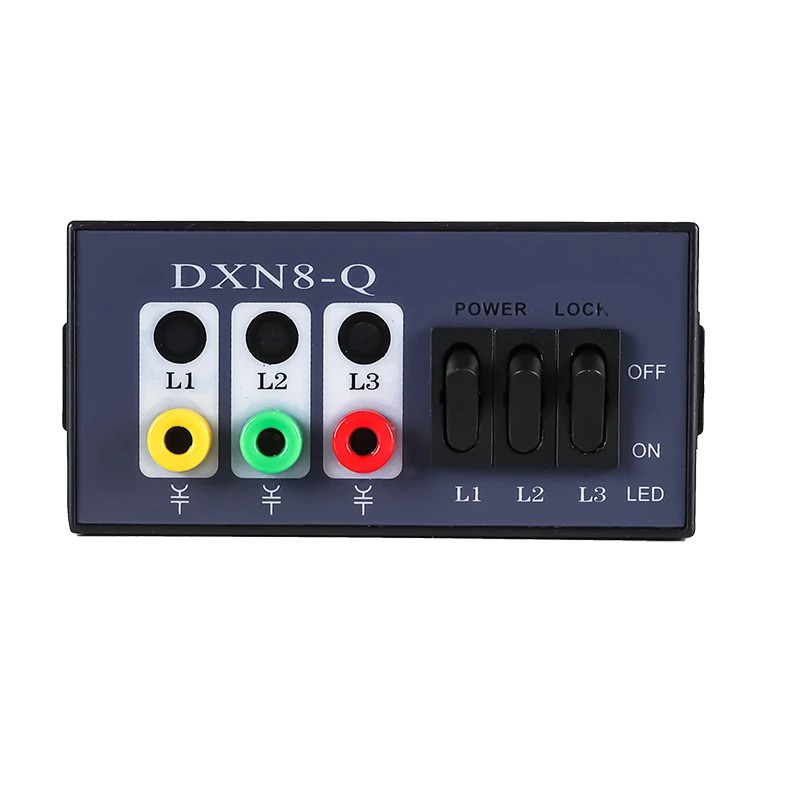

सुपर सहज चेतावनी प्रभाव: जब उपकरण उच्च वोल्टेज ले जाता है, तो डिस्प्ले विंडो में एलईडी रोशनी वास्तव में उज्ज्वल चमकती है - यह एक बड़े, आकर्षक अनुस्मारक की तरह है जो कहता है "उच्च वोल्टेज लाइव, करीब मत जाओ!"। यदि कोई वोल्टेज नहीं है, तो डिस्प्ले पूरी तरह से अंधेरा हो जाता है, कोई रोशनी नहीं होती है। कोई भ्रमित करने वाला संकेत नहीं है, इसलिए आप चंद सेकंड में ही बता सकते हैं कि यह सुरक्षित है, यहां तक ​​कि कुछ कदम दूर से भी। हम विशेष रूप से उच्च-चमक वाले एलईडी का उपयोग करते हैं, इसलिए उन्हें उज्ज्वल, अच्छी रोशनी वाले बिजली के कमरों में भी पहचानना आसान होता है।

ऑन-साइट उपयोग के लिए पर्याप्त मजबूत और विश्वसनीय: शेल औद्योगिक-ग्रेड लौ-मंदक एबीएस प्लास्टिक से बना है। यह सामान इधर-उधर ले जाने और कई बार स्थापित करने में सक्षम है - यह आसानी से खरोंच नहीं करता है और यहां और वहां थोड़ा सा झटका लग सकता है। सबसे महत्वपूर्ण बात यह है कि यह एक शीर्ष पायदान का इन्सुलेटर है, इसलिए यह विद्युत क्षेत्रों को नियंत्रण में रखता है और आकस्मिक झटके को रोकता है। यहां तक ​​कि उन बिजली के कमरों में भी जो धूल भरे हैं, थोड़ी नमी वाले हैं, या जहां तापमान में बड़े उतार-चढ़ाव हैं, यह चट्टान की तरह स्थिर रूप से काम करता है, कोई गड़बड़ी नहीं होती है।

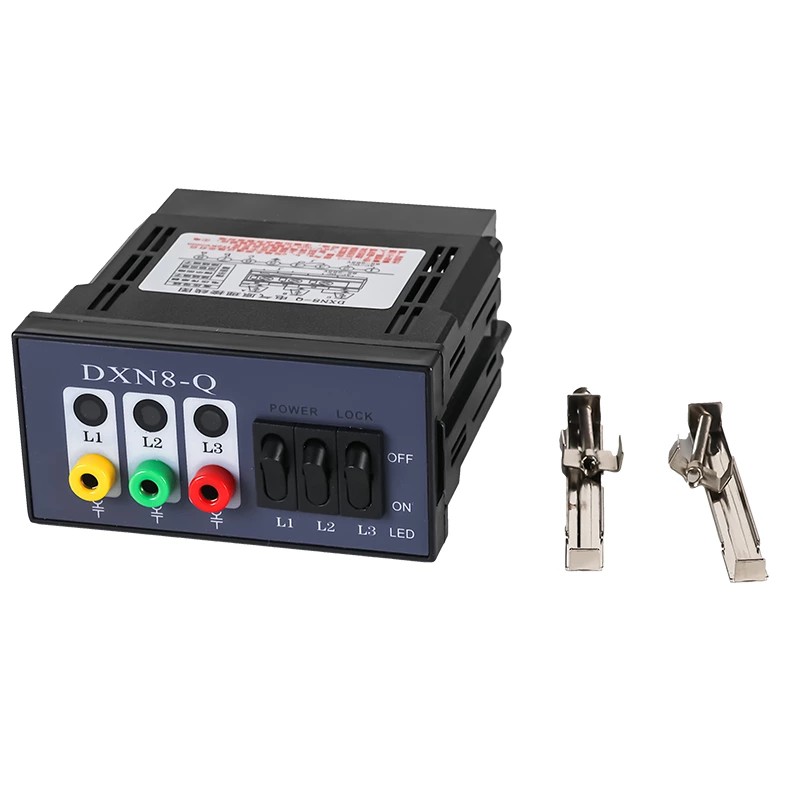

इंस्टालेशन बहुत आसान है: संकेतक पूर्व-ड्रिल किए गए मानक छेद के साथ आता है, इसलिए आपको साइट पर मापने और ड्रिल करने की ज़रूरत नहीं है - बहुत सारा समय बचाता है। हम पैकेज में बढ़ते भागों का एक पूरा सेट भी डालते हैं: स्क्रू, गास्केट, आपकी ज़रूरत की हर चीज़। ऑन-साइट टीमों को किसी विशेष उपकरण या जटिल डिबगिंग कार्य करने की आवश्यकता नहीं है। वे इसे कुछ ही मिनटों में ठीक करके उपयोग के लिए तैयार कर सकते हैं, जिससे श्रम लागत भी कम हो जाती है।

विशिष्ट स्थापना स्थान

यह इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-T/Q इंटरलॉक टाइप मुख्य रूप से इनडोर इलेक्ट्रिकल सिस्टम के प्रमुख स्थानों पर स्थापित किया गया है, जहां आपको स्पष्ट रूप से यह देखने की ज़रूरत है कि कोई चीज़ सक्रिय है या नहीं। यह उच्च-वोल्टेज वितरण सेटअप में अधिकांश मुख्य उपकरणों में फिट बैठता है, विशेष रूप से:
इनकमिंग बसबार (बिजली वितरण का शुरुआती बिंदु, स्थिर बिजली आपूर्ति सुनिश्चित करने के लिए ऊर्जा स्थिति की 24/7 निगरानी की आवश्यकता है)
सर्किट ब्रेकर (मुख्य नियंत्रण घटक - कोई भी रखरखाव कार्य करने से पहले, आपको यह सुनिश्चित करना होगा कि यह सुरक्षित है, और यह संकेतक आपको तुरंत यह बताता है)
मुख्य ट्रांसफार्मर (मुख्य बिजली रूपांतरण उपकरण, इसकी कार्यशील स्थिति पर नज़र रखने के लिए निरंतर ऊर्जा संकेत की आवश्यकता होती है)
स्विच कैबिनेट (लगातार संचालन और रखरखाव वाले क्षेत्र - कर्मचारियों को खतरे से दूर रखने के लिए यहां स्पष्ट सुरक्षा संकेत होना महत्वपूर्ण है)
अन्य इनडोर हाई-वोल्टेज विद्युत उपकरण (जैसे हाई-वोल्टेज जंक्शन बॉक्स, हाई-वोल्टेज रिएक्टर, आदि)

परिचालन सिद्धांत

इंडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-T/Q इंटरलॉक टाइप इलेक्ट्रिक फील्ड कपलिंग के सिद्धांत पर चलता है - इसे सरल शब्दों में कहें तो, यह काम करने के लिए हाई-वोल्टेज इलेक्ट्रिक फील्ड और बिल्ट-इन सेंसर का उपयोग करता है। यह आगमनात्मक गैर-संपर्क नमूनाकरण को अपनाता है, ताकि यह ऊर्जा स्थिति का पता लगा सके और इसे सुरक्षित दूरी से दिखा सके। उन पुराने जमाने के संपर्क-प्रकार डिटेक्टरों के विपरीत, यह कभी भी उच्च-वोल्टेज लाइव भागों को सीधे नहीं छूता है। यह न केवल डिवाइस के जीवनकाल को बढ़ाने के लिए अच्छा है, बल्कि इसे साइट पर काम करने वाले लोगों के लिए भी बेहद सुरक्षित बनाता है।

आइए कार्य प्रक्रिया को चरण दर चरण तोड़ें, अच्छी और समझने में आसान:
डिवाइस के अंदर, तीन स्वतंत्र सेंसर इकाइयाँ हैं। प्रत्येक इकाई क्रमशः उच्च-वोल्टेज प्रणाली के ए, बी, सी तीन-चरण बसबारों से जुड़ी है। इस तरह, हम बिना किसी चूक के तीनों चरणों की ऊर्जा स्थिति का पता लगा सकते हैं - सुरक्षा में कोई ब्लाइंड स्पॉट नहीं।

स्थापित करते समय, तीन सेंसरों को राष्ट्रीय विद्युत सुरक्षा मानकों के अनुसार सख्ती से स्थापित किया जाना चाहिए। वे हाई-वोल्टेज लाइव भागों को बिल्कुल भी नहीं छूते हैं, और पर्याप्त सुरक्षा दूरी बनाए रखते हैं। यह बिजली के रिसाव या शॉर्ट सर्किट के खतरे को पूरी तरह से समाप्त कर देता है, जिससे स्थापना और उपयोग की प्रक्रिया पूरी तरह से सुरक्षित हो जाती है।

जब हाई-वोल्टेज उपकरण लाइव होता है, तो सेंसर लाइव भागों द्वारा उत्सर्जित विद्युत क्षेत्र सिग्नल को पकड़ लेंगे। सेंसर के अंदर, यह सिग्नल एक स्थिर विद्युत सिग्नल में परिवर्तित हो जाता है, जिसे फिर डिस्प्ले के पावर मॉड्यूल में प्रेषित किया जाता है।

एक बार जब पावर मॉड्यूल को यह वैध सिग्नल प्राप्त हो जाता है, तो यह डिस्प्ले पर तीन-चरण संकेतक रोशनी को फ्लैश करने के लिए चलाएगा, जो स्पष्ट रूप से संकेत देगा कि उच्च-वोल्टेज उपकरण सक्रिय है। यदि कोई विद्युत क्षेत्र सिग्नल नहीं पाया जाता है (अर्थात, कोई वोल्टेज नहीं है), तो संकेतक लाइटें बंद रहेंगी, जिससे एक स्पष्ट सुरक्षित सिग्नल मिलेगा।

दोष संकेत समारोह

ऊर्जा स्थिति दिखाने के बुनियादी कार्य के अलावा, यह इनडोर हाई-वोल्टेज लाइव डिस्प्ले डिवाइस DXN8-T/Q इंटरलॉक प्रकार गलती निदान में भी मदद करता है - यह ऑन-साइट रखरखाव टीमों के लिए बहुत उपयोगी है:

एकल-चरण ग्राउंडिंग दोषों का पता लगाता है

संकेतक बंद करने के लिए दोष चरण

संकेतकों के सामान्य चरण अभी भी चमक रहे हैं

अतिरिक्त उपकरणों के बिना त्वरित गलती का पता लगाने में सक्षम बनाता है

डाउनटाइम और रखरखाव प्रयास को कम करता है

उत्पाद लाभ और मूल्य

1. बेहतर सुरक्षा

तत्काल दृश्य चेतावनी

लाइव उपकरण के गलत निर्णय को रोकता है

2. कम रखरखाव लागत

सरल संरचना, कम विफलता दर

8-10 वर्ष सेवा जीवन

रखरखाव-मुक्त संचालन

3. मजबूत अनुकूलता

अधिकांश इनडोर एचवी सिस्टम के लिए उपयुक्त

विभिन्न उपकरण ब्रांडों के साथ संगत

खरीद को सरल बनाता है

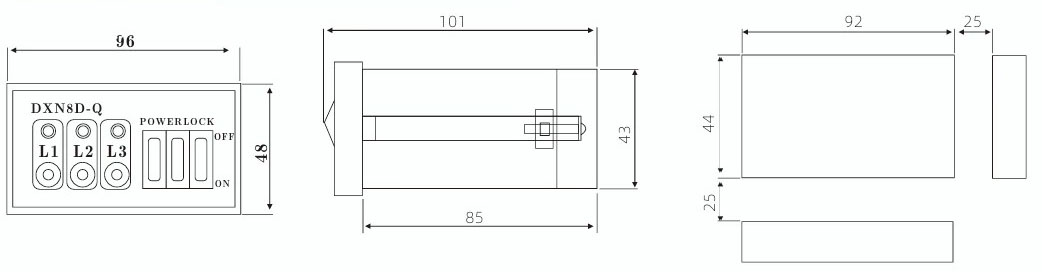

आकार और उद्घाटन का आकार

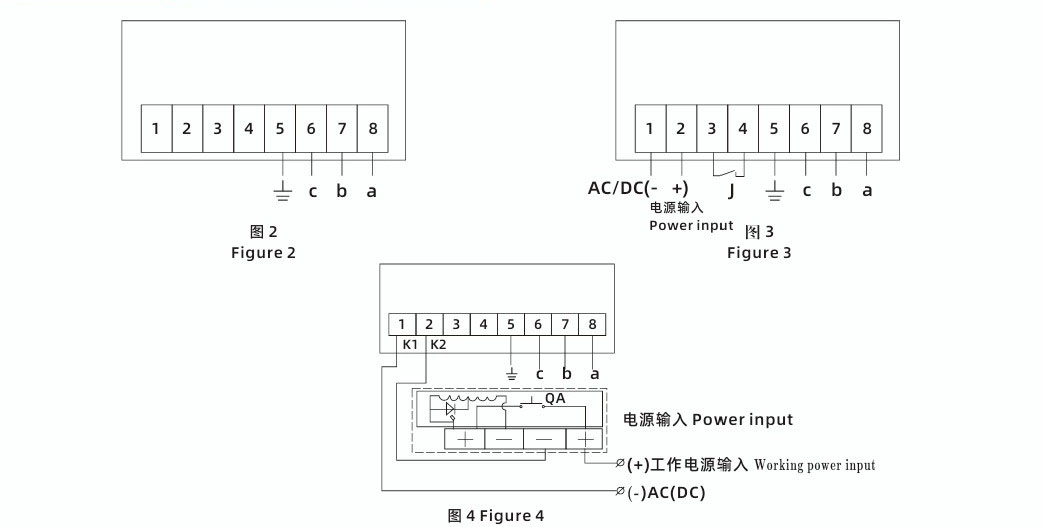

पिछला दृश्य वायरिंग आरेख
