चीन में पेशेवर निर्माता के रूप में, Comewill आपको उच्च गुणवत्ता वाला LZZBJ 9-10A वर्तमान ट्रांसफार्मर प्रदर्शन प्रदान करना चाहता है जो IEC मानकों और GB1208-2006 वर्तमान ट्रांसफार्मर मानक का अनुपालन करता है।
रेटेड इन्सुलेशन स्तर: 12/42/75kV
लोड पावर फैक्टर: cosΦ=0.8 (लैगिंग)
रेटेड आवृत्ति: 50Hz
रेटेड सेकेंडरी करंट: 5ए, 1ए
आंशिक डिस्चार्ज स्तर: यह GB5583-85 मानक की आवश्यकताओं को पूरा करता है, आंशिक डिस्चार्ज 20pC से अधिक नहीं होता है।

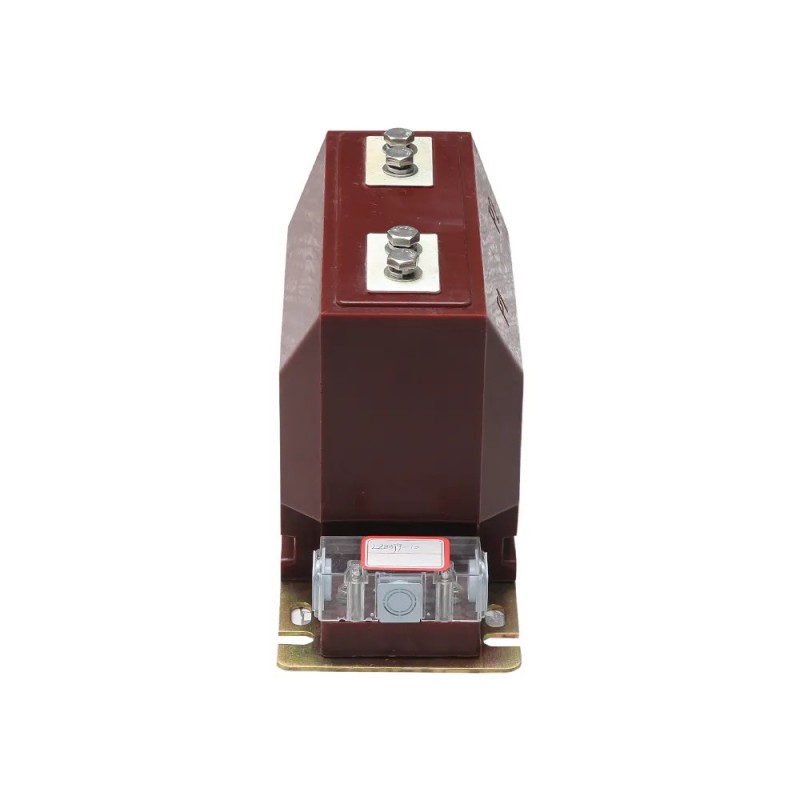

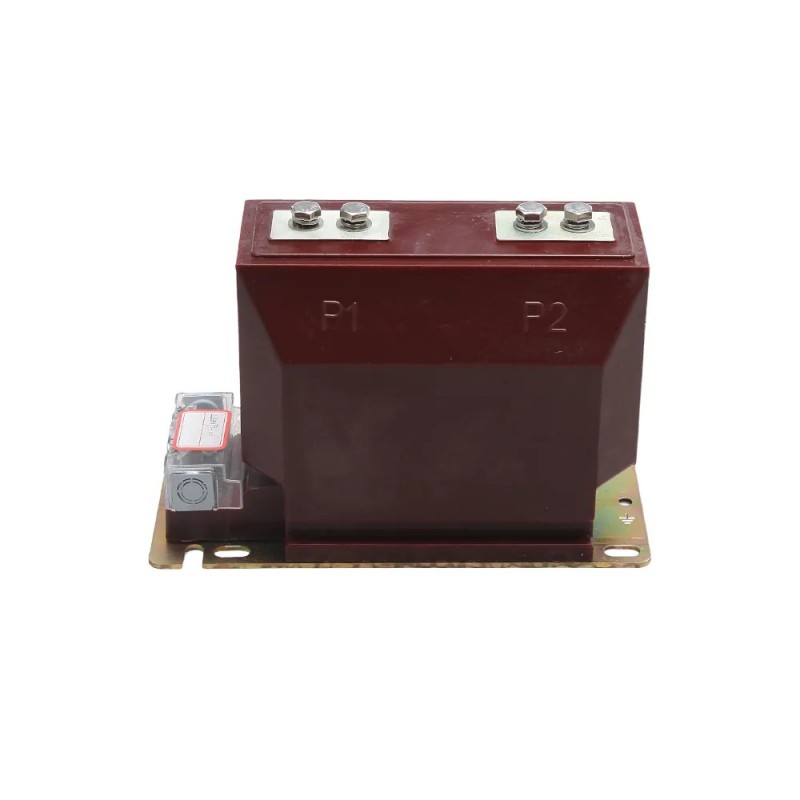

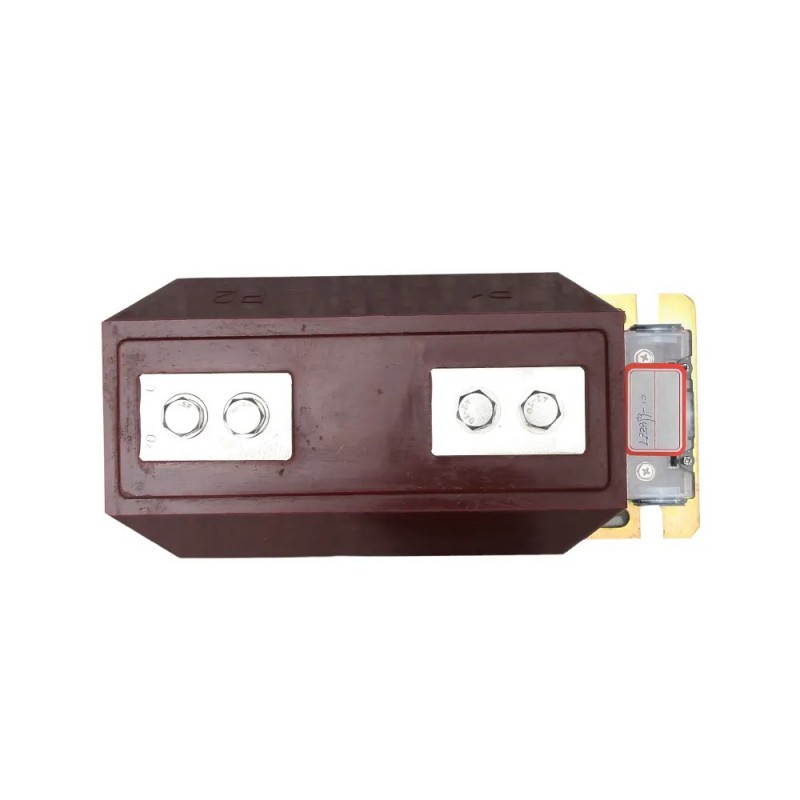

यह LZZBJ 9-10A वर्तमान ट्रांसफार्मर एक स्तंभ-प्रकार की संरचना को अपनाता है। इसमें पूर्ण-बंद एपॉक्सी रेज़िन कास्टिंग की सुविधा है, जो उत्कृष्ट प्रदूषण प्रतिरोध और नमी प्रतिरोध प्रदान करती है, और उष्णकटिबंधीय क्षेत्रों के लिए भी उपयुक्त है।
ट्रांसफार्मर को किसी विशेष रखरखाव की आवश्यकता नहीं है, केवल सतह की धूल की नियमित सफाई की आवश्यकता है।
पूर्ण-बंद एपॉक्सी राल डालने के साथ, वर्तमान ट्रांसफार्मर कॉम्पैक्ट आकार और विश्वसनीय गुणवत्ता का दावा करता है। यह किसी भी स्थापना स्थान के लिए अनुकूल है और इसे किसी भी दिशा में स्थापित किया जा सकता है।
| प्रकार | LZZBJ9-10C1 | LZZBJ9-10C2 | ||||||||||||
| सटीकता वर्ग | रेटेड द्वितीयक आउटपुट | 1 सेकंड ऊष्मा धारा | गतिशील धारा | सटीकता वर्ग | रेटेड द्वितीयक आउटपुट | 1 सेकंड ऊष्मा धारा | गतिशील धारा | |||||||
| 0.2/0.2एस | 0.5/0.5एस | 10पी10 | 10पी15 | 0.2/0.2एस | 0.5/0.5एस | 10पी10 | 10पी15 | |||||||
| 5 | 0.2एस/10पी, 0.2/10पी, 0.2एस/0.5, 0.2/0.5, 0.5एस/10पी, 0.5/10पी | 10 | 10 | 15 | 10 | 2 | 5 | 0.2एस/10पी, 0.2/10पी, 0.2एस/0.5, 0.2/0.5, 0.5एस/10पी, 0.5/10पी | 10 | 20 | 20 | 20 | 0.5 | 1.25 |
| 10 | 4 | 10 | 1 | 2.5 | ||||||||||
| 15 | 6 | 15 | 1.5 | 3.75 | ||||||||||
| 20 | 8 | 20 | 2 | 5 | ||||||||||
| 30 | 12 | 30 | 3 | 7.5 | ||||||||||
| 40 | 16 | 40 | 4 | 10 | ||||||||||
| 50 | 20 | 50 | 5 | 12.5 | ||||||||||
| 75 | 32 | 60 | 7.5 | 18.75 | ||||||||||
| 100 | 45 | 112.5 | 21 | 52.5 | ||||||||||
| 150 | 31.5 | 80 | ||||||||||||
| 200 | ||||||||||||||
| 300 | 15 | 45 | 112.5 | |||||||||||
| 400 | ||||||||||||||
| 500 | 15 | 63 | 130 | |||||||||||
| 600 | 63 | 130 | ||||||||||||
| 800 | 20 | |||||||||||||
| 1000 | 30 | |||||||||||||
| 1200 | 80 | 160 | 80 | 160 | ||||||||||
| 1500 | 30 | 40 | 30 | 100 | 160 | |||||||||
| 2000 | 60 | 30 | ||||||||||||
| 2500 | ||||||||||||||
| 3000 | ||||||||||||||
| 3150 | ||||||||||||||
| प्रकार | LZZBJ9-10C1 | LZZBJ9-10C2 | ||||||
| सटीकता वर्ग | रेटेड द्वितीयक आउटपुट | 1 सेकंड ऊष्मा धारा | गतिशील धारा | सटीकता वर्ग | रेटेड द्वितीयक आउटपुट | 1 सेकंड ऊष्मा धारा | गतिशील धारा | |
| 10-15-20 | 0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.5S/10P10 | 10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15 | 2.7 | 4.5 | 0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.5S/10P10 | 10/10/15/20,10/1 | 0.5 | 1.25 |
| 15-20-30 | 4.2 | 6.6 | 0/15/20,10/10/1 | 1 | 2.5 | |||
| 20-30-40 | 6 | 9 | 5/15,10/10/15/ | 1.5 | 3.75 | |||
| 30-40-50 | 9 | 11.5 | 20,10/10/15/20 | 2 | 5 | |||
| 40-50-75 | 11.3 | 16.5 |
|
3 | 7.5 | |||
| 50-75-100 | 16.8 | 22 |
|
4 | 10 | |||
| 75-100-150 | 24 | 33 |
|
5 | 12.5 | |||
| 100-150-200 | 33.6 | 45 |
|
7.5 | 18.75 | |||
| 150-200-300 | 45 | 63 |
|
21 | 52.5 | |||
| 200-300-400 | 45 | 80 |
|
31.5 | 80 | |||
| 300-400-500 | 45 | 100 |
|
45 | 112.5 | |||
| 400-500-600 | 0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P10 | 15/15/20/25 , 15/15/20/25 ,15/15/20/25 ,15/15/20/25 ,15/15/20/25 | 80 | 130 | 0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P10 | 15/15/20/30,1 | 63 | 130 |
| 500-600-800 | 5/15/20/30,15/15/ | 63 | 130 | |||||
| 800-1000-1200 | 20/30,15/15/20/ | 80 | 160 | |||||
| 1200-1500-2000 | 30,15/15/15/30 | 100 | 160 | |||||
| 1500-2000-2500 |
|
100 | 160 | |||||
| 2000-2500-3000 |
|
100 | 160 | |||||
| प्रकार | LZZBJ9-10C1 | LZZBJ9-10C1 | 1 सेकंड ऊष्मा धारा | गतिशील धारा | ||
| रेटेड प्राथमिक धारा | सटीकता वर्ग और अधिकतम रेटेड आउटपुट | सटीकता वर्ग और अधिकतम रेटेड आउटपुट | ||||
| 5,10,15,20 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/1 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/10 | 100इलन | 205आईएलएन |
| ,30,40,50,75 | ,0.5/10P10/10P10 | 0,20/10/10 | ,0.5/10P10/10P10 | ,20/15/15 | ||
|
|
|
|
|
|
||
| 100 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/10,20/20/1 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/10 | 21 | 52.5 |
| 0,0.5/10P10/10P10 | 0,20/10/10 | ,0.5/10P10/10P10 | ,20/15/15 | |||
|
|
|
|
|
|||
| 150200 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/1 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/10,20/20/10 | 31.5 | 80 |
| ,0.5/10P10/10P10 | 0,20/10/10 | 0,0.5/10P10/10P10 | ,20/15/20 | |||
|
|
|
|
|
|||
| 300400 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/1 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/10,20/20/10 | 45 | 112.5 |
| ,0.5/10P10/10P10 | 0,20/10/10 | 0,0.5/10P10/10P10 | ,20/15/20 | |||
|
|
|
|
|
|||
| 500 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/10,20/20/10 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/15,20/20/15 | 63 | 130 |
| ,0.5/10P10/10P10 | ,20/10/10 | 0,0.5/10P10/10P10 | ,20/15/25 | |||
|
|
|
|
|
|||
| 600 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/15,20/20/1 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/20,20/20/20 | 63 | 160 |
| 0,0.5/10P10/10P10 | 5,20/10/10 | 0,0.5/10P10/10P10 | ,20/15/20 | |||
|
|
|
|
|
|||
| 800 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/20/15,20/20/15 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/20/20,20/20/20 | 63 | 160 |
| ,0.5/10P10/10P10 | ,20/10/15 | 0,0.5/10P10/10P10 | ,20/15/20 | |||
|
|
|
|
|
|||
| 1000 ,1200 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 10/30/15,30/30/15 | 0.2/0.5/10पी10,0.5/0.5/10पी1 | 10/30/20,20/30/20 | 80 | 160 |
| ,0.5/10P10/10P10 | ,30/10/15 | 0,0.5/10P10/10P10 | ,30/15/20 | |||
|
|
|
|
|
|||
| 1500 ,1600 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 20/30/15,30/30/15 | 0.2/0.5/5पी15,0.5/0.5/10पी1 | 30/40/20,40/40/20 | 100 | 160 |
| ,0.5/10P10/10P10 | ,30/10/15 | 5,0.5/5पी10/5पी15 | ,40/15/15 | |||
|
|
|
|
|
|||
| 2000 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 20/30/15,30/30/15 | 0.2/0.5/5पी15,0.5/0.5/10पी1 | 30/60/30,60/60/60 | 100 | 160 |
| ,0.5/10P10/10P10 | ,30/10/15 | 5,0.5/5पी10/5पी15 | ,60/20/20 | |||
|
|
|
|
|
|||
| 2500 | 0.2/0.5/10पी10,0.5/0.5/10पी10 | 20/30/20,30/30/20 | 0.2/0.5/5पी15,0.5/0.5/10पी1 | 30/60/30,60/60/3 | 100 | 160 |
| ,0.5/10P10/10P10 | ,30/10/15 | 5,0.5/5पी10/5पी15 | 0,60/20/20 | |||
| 3000 ,3150 |
|
|
0.2/0.5/5पी15,0.5/0.5/10पी1 | 30/60/20,60/60/2 | 100 | 160 |
| 5,0.5/5पी10/5पी15 | 0,60/15/15 | |||||
| प्रकार | रेटेड प्राथमिक धारा | सटीकता वर्ग | निर्धारित उत्पादन | 1 सेकंड ऊष्मा धारा | गतिशील धारा | ||
| 0.2 | 0.5 | 10पी | |||||
| LZZBJ9-10C5 | 5-300 | 0.2/0.5,0.2/10पी20,0.5/10पी20 | 20 | 40 | 40 | 0.5 | 1.25 |
| 400 | 1 | 2.5 | |||||
| 500 | 1.5 | 3.75 | |||||
| 600 | 0.2/0.5,0.2/10पी25,0.5/10पी25 | 20 | 40 | 40 | 2 | 5 | |
| 800 | 3 | 7.5 | |||||
| 1000 | 4 | 10 | |||||
| 1200 | 0.2/0.5,0.2/10पी30,0.5/10पी30 | 40 | 40 | 40 | 5 | 12.5 | |
| 1250 | |||||||
| 1500 | 7.5 | 18.75 | |||||
| 1600 | |||||||
| 2000 | 21 | 52.5 | |||||
| 2500 | 31.5 | 80 | |||||
| 3000 | 31.5 | 80 | |||||
| 3150 | |||||||
