एक विश्वसनीय थोक LZZJ-10Q करंट ट्रांसफार्मर की तलाश है? कॉमविल फैक्ट्री GB1208 मानकों के अनुरूप उच्च-प्रदर्शन माप समाधान प्रदान करती है। हमारे रेज़िन-इंसुलेटेड ट्रांसफार्मर एफएस<10 सुरक्षा कारकों के साथ एक विस्तृत प्राथमिक वर्तमान रेंज (5-1000ए) का समर्थन करते हैं, जो मांग वाले स्विचगियर वातावरण में दीर्घकालिक स्थिरता सुनिश्चित करते हैं। सख्त वैश्विक इंजीनियरिंग मानकों को पूरा करने वाले पेशेवर-ग्रेड विद्युत घटकों के लिए कॉमविल के साथ साझेदारी करें।

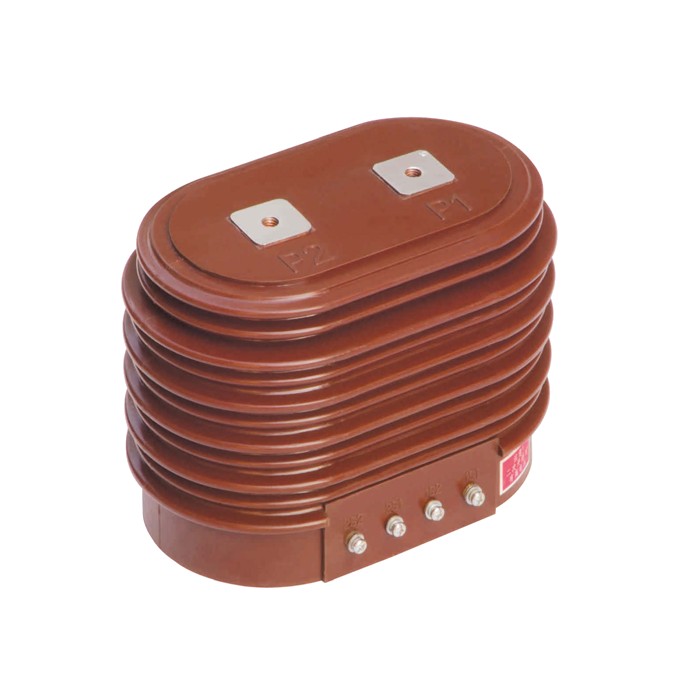

LZZJ-10Q करंट ट्रांसफार्मर एक इनडोर, प्रबलित-प्रकार का करंट ट्रांसफार्मर है। यह पूरी तरह से संलग्न एपॉक्सी राल संरचना का उपयोग करता है, प्राथमिक और माध्यमिक वाइंडिंग को उच्च-पारगम्यता कुंडलाकार कोर के साथ एकीकृत करता है।
रेटेड इन्सुलेशन स्तर: 12/42/75kV (उछाल के विरुद्ध सुरक्षा सुनिश्चित करना)
सटीकता वर्ग: 0.2एस, 0.2, 0.5, 10पी15 (बिलिंग और सुरक्षा के लिए बहुमुखी)
रेटेड वर्तमान अनुपात: 5A से 1000A / 5A (या 1A)
मानक अनुपालन: GB1208 और अंतर्राष्ट्रीय IEC समकक्ष।
इन्सुलेशन अखंडता: वैक्यूम-कास्ट एपॉक्सी हाउसिंग नमी, धूल और रासायनिक संदूषकों के खिलाफ एक वायुरोधी सील प्रदान करता है, जो पारंपरिक ओपन-कोर मॉडल की तुलना में सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है।
दोहरी-आवृत्ति संगतता: 50 हर्ट्ज और 60 हर्ट्ज दोनों प्रणालियों के लिए अनुकूलित, जो इसे अंतरराष्ट्रीय बुनियादी ढांचा परियोजनाओं के लिए एक बहुमुखी संपत्ति बनाती है।
उच्च शॉर्ट-सर्किट ताकत: गतिशील स्थिरता रेटिंग 90kA (1000/5A मॉडल के लिए) तक पहुंचने के साथ, LZZJ-10Q गलती की स्थिति के दौरान संरचनात्मक अखंडता बनाए रखता है।
निम्न चरण विस्थापन: ऊर्जा बिलिंग के लिए उच्च परिशुद्धता मीटरिंग सुनिश्चित करने के लिए 0.8 लैगिंग पावर फैक्टर के साथ डिज़ाइन किया गया।
कॉमविल LZZJ-10Q कई महत्वपूर्ण वातावरणों में निगरानी का "हृदय" है:
औद्योगिक स्विचगियर्स: 10kV-12kV इनडोर वैक्यूम सर्किट ब्रेकर इकाइयों के लिए इंटीग्रल।
ऊर्जा प्रबंधन: वाणिज्यिक भवन बिजली खपत के लिए उच्च सटीकता (0.2S वर्ग) मीटरिंग।
रिले सुरक्षा: ओवरकरंट और शॉर्ट-सर्किट सुरक्षा रिले के लिए विश्वसनीय सिग्नल आउटपुट।

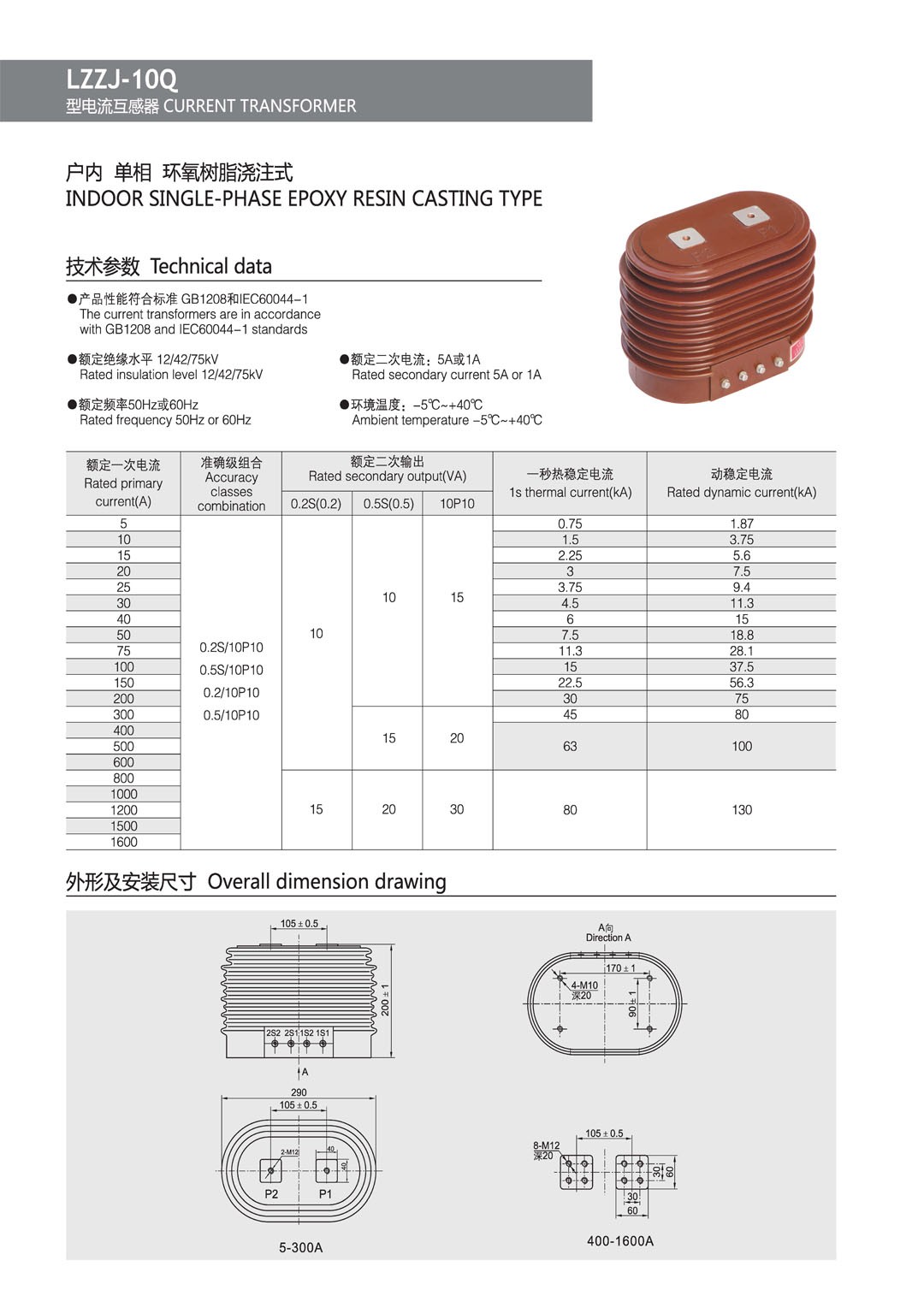

| LZZJ-10Q वर्तमान ट्रांसफार्मर | |
| रेटेड इन्सुलेशन स्तर | 12/42/75kV |
| लोड पावर फैक्टर | 0.8(अंतराल) |
| रेटेड प्राथमिक धारा | 5-1000ए |
| रेटेड सेकेंडरी करंट | 5ए/1ए |
| उत्पाद मानक | जीबी1208 |
| सुरक्षा कारक | एफएस<10 |
| उत्पाद मॉडल | रेटेड वर्तमान अनुपात (ए) | स्तर संयोजन | सटीकता वर्ग और रेटेड आउटपुट (वीए) COSФ=0.8 | 1-सेकंड तापीय रूप से स्थिर धारा | गतिशील स्थिरता धारा | |||
| 0.2एस | 0.2 | 0.5 | 10पी15 | |||||
| एलजेडजेसी-10क्यू | 5/5 | 0.2एस/10पी150.2/10पी150.5/10पी15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
Q1: 0.2S और 0.5 सटीकता वर्गों के बीच क्या अंतर है?
A1:0.2S एक "विशेष" उच्च परिशुद्धता वर्ग है जिसका उपयोग वाइड-लोड बिलिंग (रेटेड करंट के 1% पर भी सटीक) के लिए किया जाता है, जबकि 0.5 सामान्य औद्योगिक माप के लिए मानक है।
Q2: क्या बात एपॉक्सी रेज़िन कास्टिंग को पारंपरिक इन्सुलेशन से बेहतर बनाती है?
A2: एपॉक्सी कास्टिंग वाइंडिंग्स और कोर को पूरी तरह से सील कर देती है, जिससे बेहतर नमी प्रतिरोध, प्रदूषण-रोधी गुण और यांत्रिक स्थायित्व मिलता है।
