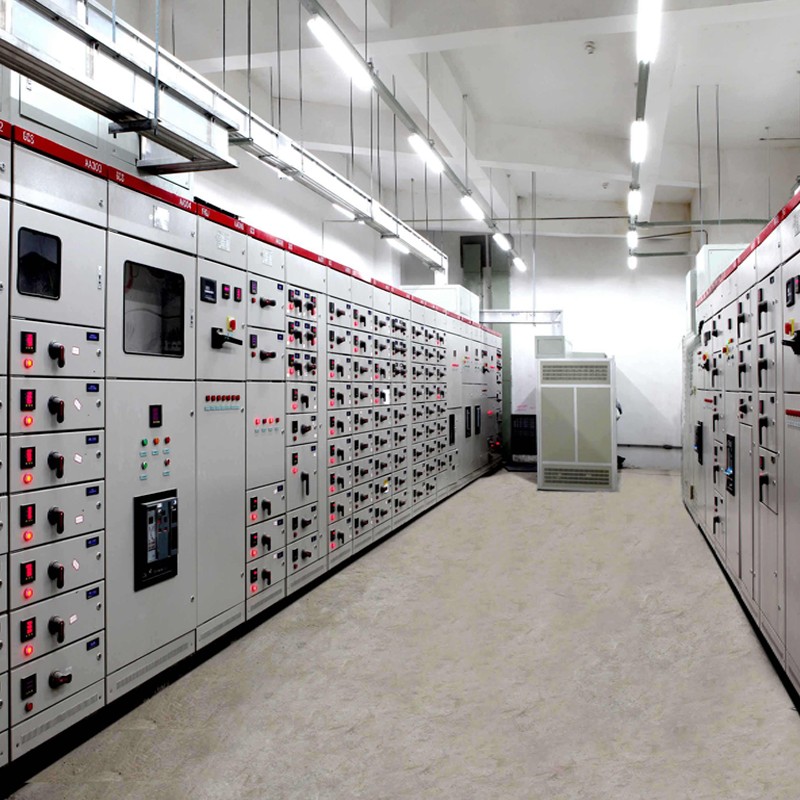

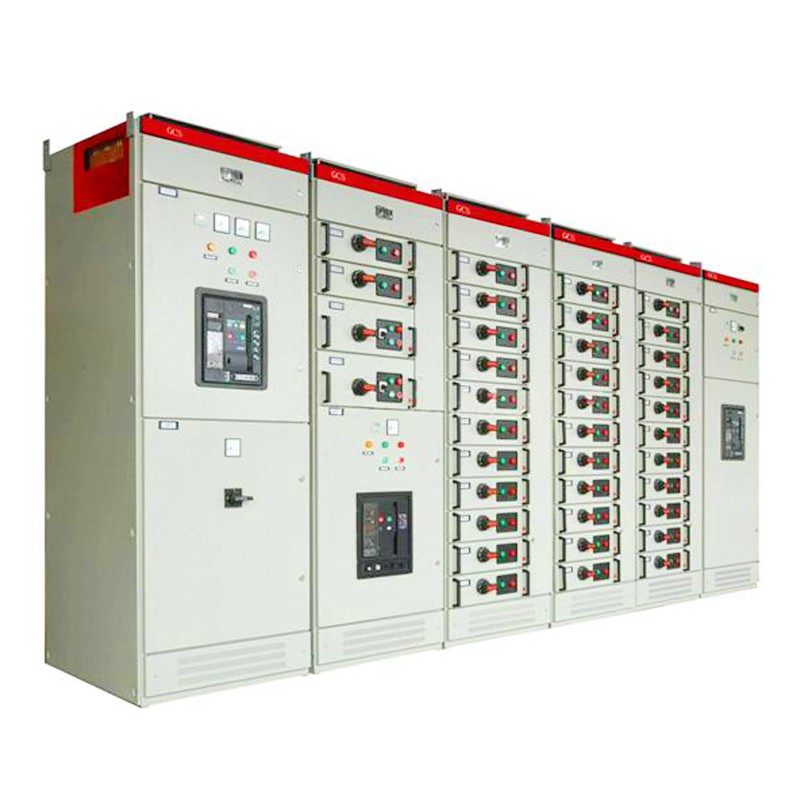

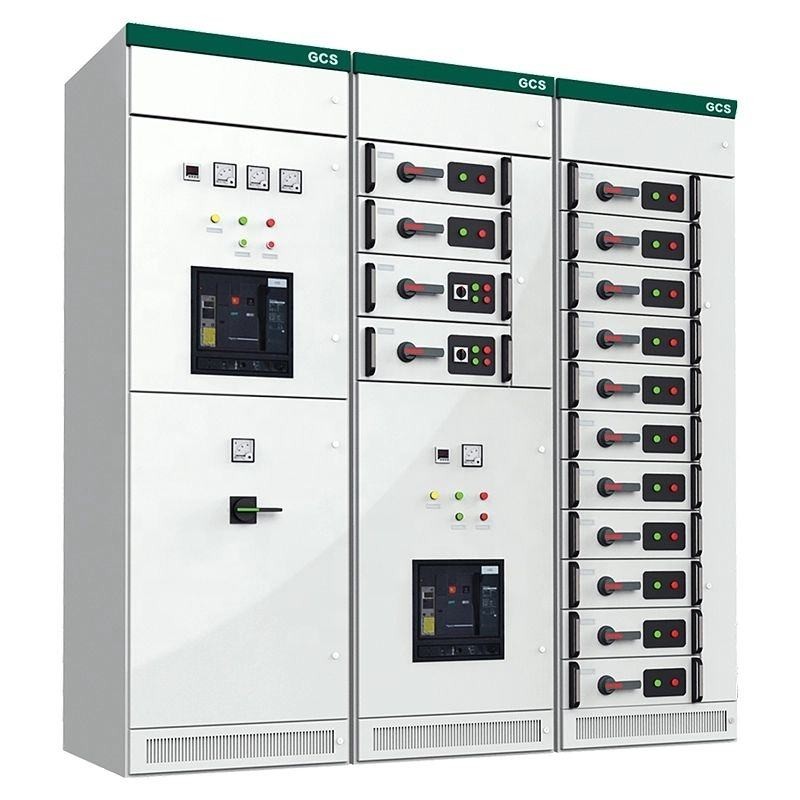

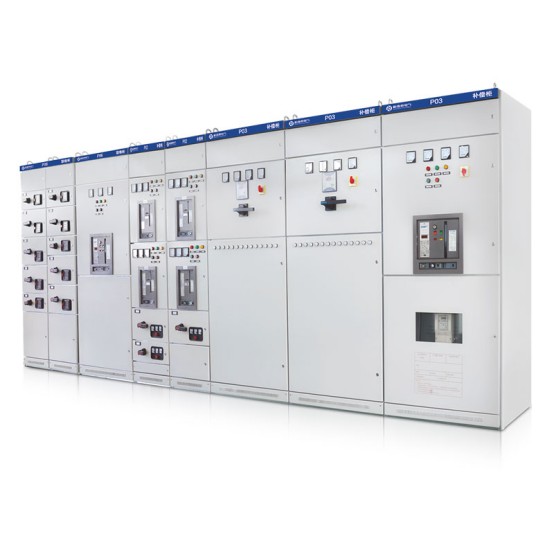

जीसीएस लो वोल्टेज निकासी योग्य स्विचगियर

कमविल उच्च गुणवत्ता वाले जीसीएस कम वोल्टेज निकासी योग्य स्विचगियर में उच्च बनाने और तोड़ने की क्षमता, अच्छी गतिशील और थर्मल स्थिरता, एक उन्नत और उचित संरचना, एक लचीली विद्युत योजना, एक उच्च सुरक्षा स्तर, सुरक्षा और विश्वसनीयता, रखरखाव में आसानी और उत्कृष्ट तकनीकी प्रदर्शन संकेतक हैं।

विशेषता

1. जीसीएस कम वोल्टेज निकासी योग्य स्विचगियर का कैबिनेट फ्रेम डबल-फोल्डिंग तकनीक को अपनाता है और एल्यूमीनियम-जस्ता-लेपित स्टील प्लेटों से निर्मित होता है। मॉड्यूलर 25 मिमी-पिच छेद (के-प्रोफाइल) के साथ डिज़ाइन किया गया, फ्रेम एक सीधी संरचना और असाधारण स्थायित्व का दावा करता है। सटीक अनुप्रस्थ और अनुदैर्ध्य बोल्ट कनेक्शन के साथ इकट्ठे, पूरे फ्रेम को अपने सेवा जीवन के दौरान किसी रखरखाव की आवश्यकता नहीं होती है।
2. बेहतर सुरक्षा के लिए कैबिनेट शेल पर इलेक्ट्रोप्लेटिंग और पाउडर कोटिंग की जाती है। क्षैतिज बसबार डिब्बे का शीर्ष कवर अलग करने योग्य है, जिससे ऑन-साइट बसबार स्थापना की सुविधा मिलती है और परिचालन जटिलता कम हो जाती है।
3. कैबिनेट के भीतर कार्यात्मक क्षेत्र स्पष्ट रूप से विभाजित हैं, जिनमें मुख्य रूप से कार्यात्मक इकाई डिब्बे और केबल डिब्बे शामिल हैं। प्रत्येक इकाई अलग-अलग कार्यों के साथ स्वतंत्र रूप से संचालित होती है, जिससे विभिन्न घटकों के बीच कोई पारस्परिक हस्तक्षेप सुनिश्चित नहीं होता है।
4. क्षैतिज बसबार को कैबिनेट के निचले भाग में क्षैतिज रूप से लगाया जाता है, जिससे शॉर्ट-सर्किट धाराओं से प्रेरित विद्युत तनाव को झेलने की इसकी क्षमता में काफी सुधार होता है।
5. दराज-प्रकार की संरचना की विशेषता के साथ, कैबिनेट 36 सर्किट तक समायोजित कर सकता है, जिनमें से प्रत्येक का रेटेड करंट 400A या उससे कम है। दराज सर्किट कैबिनेट की सुरक्षा रेटिंग से समझौता किए बिना तीन-स्थिति रूपांतरण का समर्थन करते हैं।
6. प्रत्येक कार्यात्मक इकाई में अधिकतम 11 पूर्ण आकार के दराज या 22 आधे आकार (1/2) दराज हो सकते हैं, जो लचीले कॉन्फ़िगरेशन विकल्प प्रदान करते हैं।
7.दराजें पांच परिचालन स्थितियों से सुसज्जित हैं: खुला, बंद, परीक्षण, निकाला हुआ और पृथक। संगत ऑडियो, दृश्य और पाठ्य संकेतक सहज ज्ञान युक्त संचालन के लिए स्पष्ट स्थिति संकेत प्रदान करते हैं।

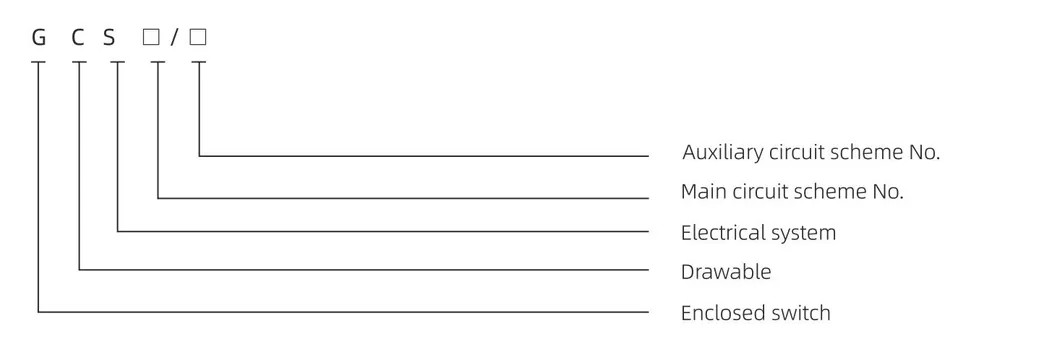

उत्पाद अवलोकन

वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड द्वारा स्वतंत्र रूप से विकसित और आपूर्ति किया गया जीसीएस लो वोल्टेज विदड्रॉएबल स्विचगियर, लो-वोल्टेज बिजली वितरण प्रणालियों के लिए तैयार किए गए उपकरणों का एक प्रीमियम-प्रदर्शन वाला पूरा सेट है - इंजीनियरिंग खरीद, प्रोजेक्ट मिलान और थोक उपकरण खरीद के लिए एक आदर्श विकल्प। विश्वसनीय विद्युत प्रदर्शन के साथ एक वैज्ञानिक मॉड्यूलर संरचना को एकीकृत करते हुए, इस स्विचगियर को बिजली संयंत्रों, औद्योगिक कार्यशालाओं, ऊंची इमारतों और बड़े पैमाने पर वाणिज्यिक परिसरों जैसे प्रमुख परिदृश्यों में व्यापक रूप से खरीदा और लागू किया जाता है, जो बिजली वितरण नियंत्रण और सटीक ऊर्जा आवंटन के लिए एक मुख्य उपकरण के रूप में कार्य करता है।
इसका मुख्य खरीद लाभ उन्नत "निकासी योग्य" डिज़ाइन में निहित है: प्रत्येक कार्यात्मक इकाई (सर्किट ब्रेकर, संपर्ककर्ता इत्यादि सहित) को समग्र सिस्टम ऑपरेशन को बाधित किए बिना आसानी से वापस लिया या डाला जा सकता है। यह खरीद के बाद के रखरखाव और मरम्मत प्रक्रियाओं को महत्वपूर्ण रूप से सरल बनाता है, उपकरण डाउनटाइम को कम करता है, और खरीद पार्टियों के लिए समग्र संचालन और रखरखाव लागत को प्रभावी ढंग से कम करता है।
उत्पादन के दौरान, वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड सख्त गुणवत्ता नियंत्रण मानकों का पालन करती है, उच्च श्रेणी की इन्सुलेट सामग्री और सटीक विनिर्माण तकनीकों को अपनाती है। स्विचगियर कई व्यापक सुरक्षा सुरक्षा तंत्रों (शॉर्ट-सर्किट सुरक्षा, अधिभार संरक्षण, आदि) से सुसज्जित है, जो इसे जटिल पावर ग्रिड वातावरण के लिए अनुकूल रूप से अनुकूलित करने और वितरण प्रणाली के सुरक्षित और निरंतर संचालन को सुनिश्चित करने में सक्षम बनाता है - जो खरीद परियोजनाओं की उच्च-विश्वसनीयता आवश्यकताओं को पूरी तरह से पूरा करता है। इसके अतिरिक्त, इसका लचीला मॉड्यूलर डिज़ाइन ऑन-डिमांड विस्तार का समर्थन करता है, जो अलग-अलग क्षमताओं और नियंत्रण मोड के लिए विभिन्न परियोजनाओं की अनुकूलित खरीद आवश्यकताओं से सटीक रूप से मेल खा सकता है, जिससे खरीद की अनुकूलनशीलता और लागत-प्रभावशीलता बढ़ जाती है। लागत प्रभावी, कुशल और सुरक्षित लो-वोल्टेज बिजली वितरण उपकरण के रूप में, यह आधुनिक लो-वोल्टेज बिजली वितरण क्षेत्र में एक विश्वसनीय खरीद विकल्प बन गया है।
यह जीसीएस कम वोल्टेज निकासी योग्य स्विचगियर पूरी तरह से अंतरराष्ट्रीय और राष्ट्रीय प्रासंगिक मानकों जैसे आईईसी 60439-1, जीबी 7251.1 "लो-वोल्टेज पूर्ण स्विचगियर और नियंत्रण उपकरण" और जीबी/टी 24274 "कम वोल्टेज निकासी योग्य पूर्ण स्विचगियर और नियंत्रण उपकरण" का अनुपालन करता है, यह सुनिश्चित करता है कि खरीद परियोजनाएं मानकीकरण और अनुपालन आवश्यकताओं को पूरा करती हैं, और खरीद निर्णयों के लिए ठोस गुणवत्ता आश्वासन प्रदान करती हैं।
‌

सामान्य उपयोग पर्यावरण की स्थितियाँ

परिवेश का तापमान: परिवेशी वायु का तापमान +40℃ से अधिक या -5℃ से कम नहीं होना चाहिए, और 24 घंटे का औसत तापमान +35℃ से अधिक नहीं होना चाहिए। उपरोक्त तापमान सीमा से परे उपयोग वाली खरीद परियोजनाओं के लिए, परिचालन सुरक्षा और प्रदर्शन स्थिरता सुनिश्चित करने के लिए जीसीएस कम वोल्टेज निकासी योग्य स्विचगियर को कम क्षमता पर संचालित किया जाना चाहिए।
सापेक्ष आर्द्रता: जब अधिकतम परिवेश का तापमान +40℃ तक पहुँच जाता है, तो सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च आर्द्रता स्वीकार्य है (उदाहरण के लिए, +20℃ पर 90% सापेक्ष आर्द्रता)। खरीद और उसके बाद की स्थापना के दौरान, उपकरण की विफलता से बचने के लिए अचानक तापमान परिवर्तन के कारण होने वाले संभावित संक्षेपण जोखिमों पर पर्याप्त विचार किया जाएगा।
ऊंचाई: मानक स्थापना स्थल की ऊंचाई समुद्र तल से 2000 मीटर से अधिक नहीं होगी। 2000 मीटर से ऊपर के क्षेत्रों में खरीद परियोजनाओं के लिए, उपकरण को उपयोग के लिए तदनुसार व्युत्पन्न किया जाना चाहिए, और प्रासंगिक आवश्यकताओं को खरीद अनुबंध में स्पष्ट रूप से निर्दिष्ट किया जाएगा।
स्थापना स्थल की शर्तें: स्विचगियर को आग के खतरों, विस्फोट के जोखिम, भारी धूल, रासायनिक संक्षारण और गंभीर कंपन या प्रभाव से मुक्त स्थानों पर स्थापित किया जाएगा। खरीद पक्ष यह पुष्टि करेंगे कि उपकरण की सेवा जीवन और विश्वसनीयता सुनिश्चित करने के लिए डिलीवरी से पहले साइट का वातावरण उपरोक्त आवश्यकताओं को पूरा करता है।
विशेष पर्यावरण वार्ता: यदि खरीद परियोजना का वास्तविक उपयोग वातावरण उपरोक्त आवश्यकताओं को पूरा करने में विफल रहता है, तो क्रय पक्ष परियोजना संचालन आवश्यकताओं के अनुपालन को सुनिश्चित करने के लिए अनुकूलित समाधान (जैसे विशेष सामग्री उन्नयन या संरचनात्मक सुधार) तैयार करने के लिए वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड के साथ तुरंत संवाद और बातचीत करेगा।

मुख्य तकनीकी पैरामीटर

नोट: रियर वायरिंग समाधान के लिए, 1000 मिमी की कैबिनेट गहराई की सिफारिश की जाती है।

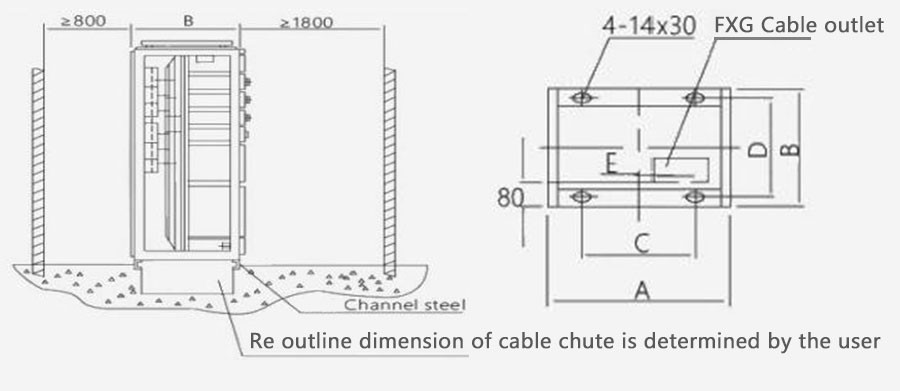

स्थापना आरेख

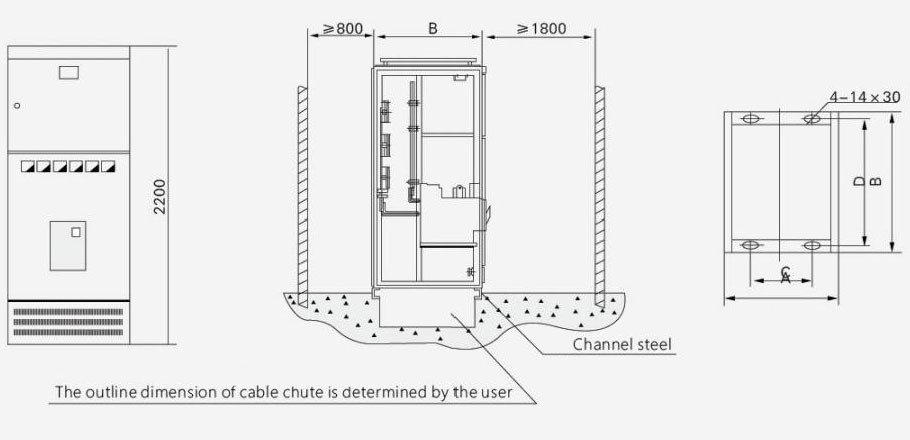

चित्र 2 पीसी कैबिनेट स्थापना आरेख

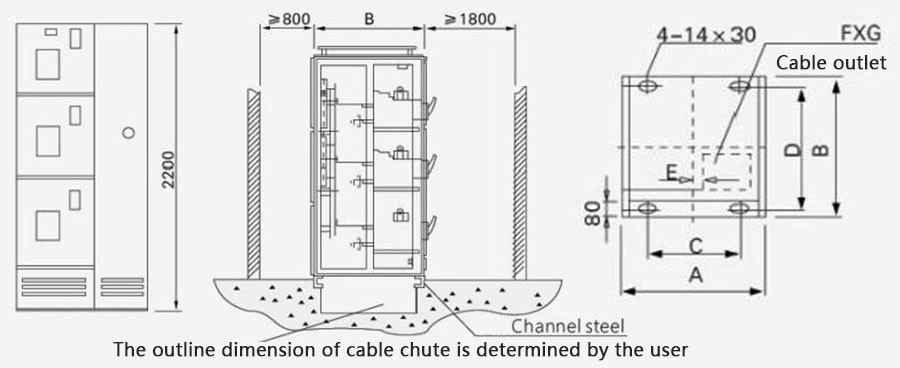

3 एमसीसी कैबिनेट स्थापना आरेख
