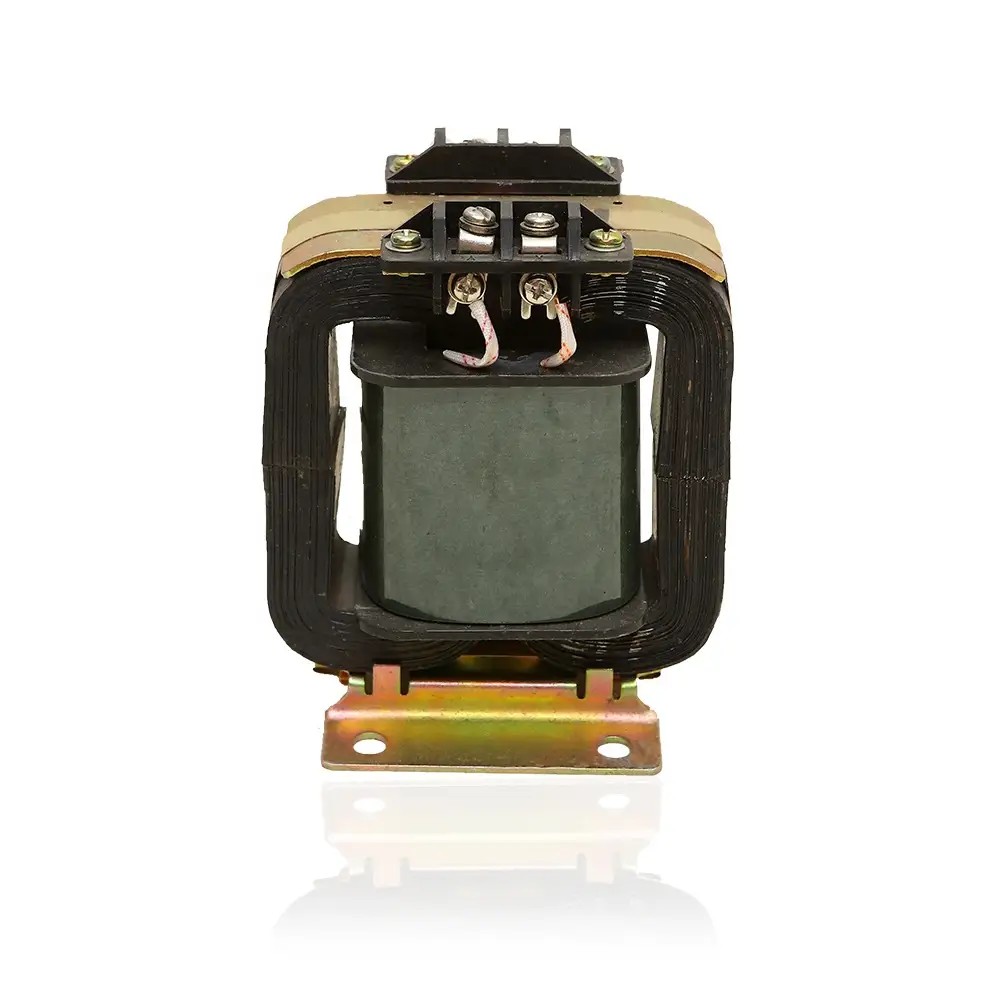

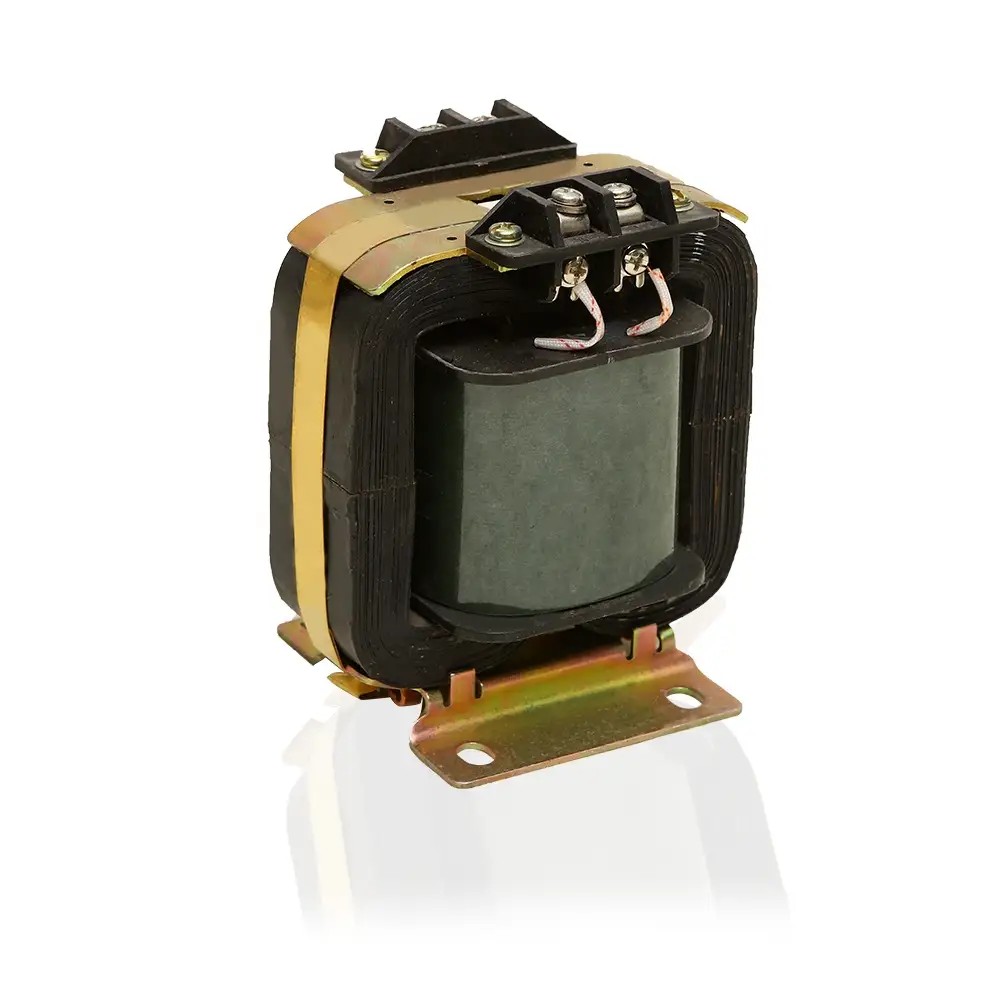

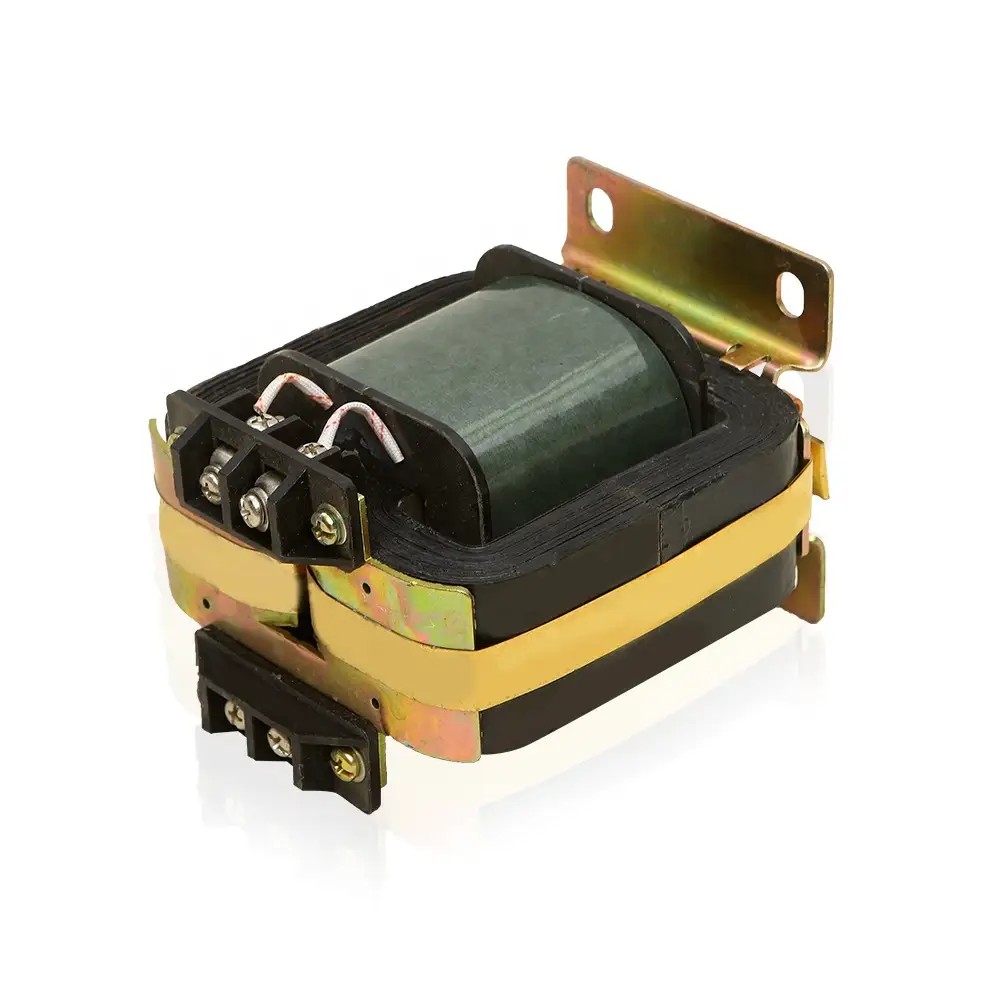

एक पेशेवर चीन निर्माता के रूप में, Comewill JJDG4-0.5 वोल्टेज ट्रांसफार्मर प्रदान करता है, जो सटीक वोल्टेज माप, ऊर्जा मीटरिंग और रिले सुरक्षा के लिए इंजीनियर किया गया है। मजबूत थर्मोसेटिंग फेनोलिक फ्रेम और उच्च गुणवत्ता वाले सिलिकॉन स्टील कोर के साथ निर्मित, यह GB1207 और IEC60044-2 मानकों का अनुपालन करता है।
मजबूत निर्माण: उच्च गुणवत्ता वाले कोल्ड-रोल्ड सिलिकॉन स्टील कोर के साथ जोड़ा गया एक कठिन थर्मोसेटिंग फेनोलिक प्लास्टिक फ्रेम। यह ठोस निर्माण हमारी खरीद आवश्यकताओं के लिए तीन आवश्यक कार्य प्रदान करता है: स्पॉट-ऑन वोल्टेज माप, विश्वसनीय ऊर्जा मीटरिंग, और स्थिर रिले सुरक्षा - ये सभी बिजली प्रणाली के बुनियादी ढांचे को सुचारू रूप से चलाने के लिए महत्वपूर्ण हैं। यह घरेलू GB1207 मानकों और अंतर्राष्ट्रीय IEC60044-2:2003 मानदंडों दोनों के लिए सभी बक्सों की जाँच करता है, हमारी कंपनी द्वारा खरीद परियोजनाओं के लिए निर्धारित सख्त गुणवत्ता और अनुपालन बार को पूरा करता है।
हमारी मुख्य खरीद प्राथमिकताओं-सटीकता, सुरक्षा और लंबी सेवा जीवन को ध्यान में रखते हुए निर्मित, JDG4-0.5 वोल्टेज ट्रांसफार्मर माप उपकरणों या सुरक्षात्मक रिले सिस्टम को तैयार करते समय हमारी आवश्यकताओं के लिए एकदम सही मेल है। इसका कॉम्पैक्ट लेकिन मजबूत डिज़ाइन ओवरलोड के खिलाफ टिकता है और कठिन इनडोर परिस्थितियों में भी लगातार प्रदर्शन करता रहता है, जो सीधे हमारे द्वारा तैनात बिजली प्रणालियों की दक्षता और सुरक्षा को बढ़ाता है। चाहे थोक खरीदारी हो या लक्षित उपकरण अपग्रेड, यह ट्रांसफार्मर एक भरोसेमंद, लागत प्रभावी विकल्प साबित होता है जो हमारी कंपनी की खरीद गुणवत्ता आवश्यकताओं और कार्यात्मक आवश्यकताओं के साथ पूरी तरह से मेल खाता है।
| प्रकार | अनुपात(केवी) | कक्षा | सापेक्ष रेटेड आउटपुट (वीए) | माध्यमिक सीमा आउटपुट (वीए) | रेटेड इन्सुलेशन स्तर (केवी) | वजन(किलो) |
| जेडीजी4-0.5 | 360/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | 5 |
| 380/100 | 0.2(0.5) | 10(15) | 150 | |||
| 400/100 | 0.2(0.5) | 10(15) | 150 | |||
| 500/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 690/100 | 0.2(0.5) | 10(15) | 150 | |||
| 800/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 800/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | |||
| जेडीजी4-1 | 950/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | ||
| नोट: यदि उपयोगकर्ता द्वारा अनुरोधित पैरामीटर उपरोक्त तालिका में निर्दिष्ट सीमा से अधिक हैं, तो उन्हें हमारी कंपनी के परामर्श के माध्यम से निर्धारित किया जा सकता है। | ||||||

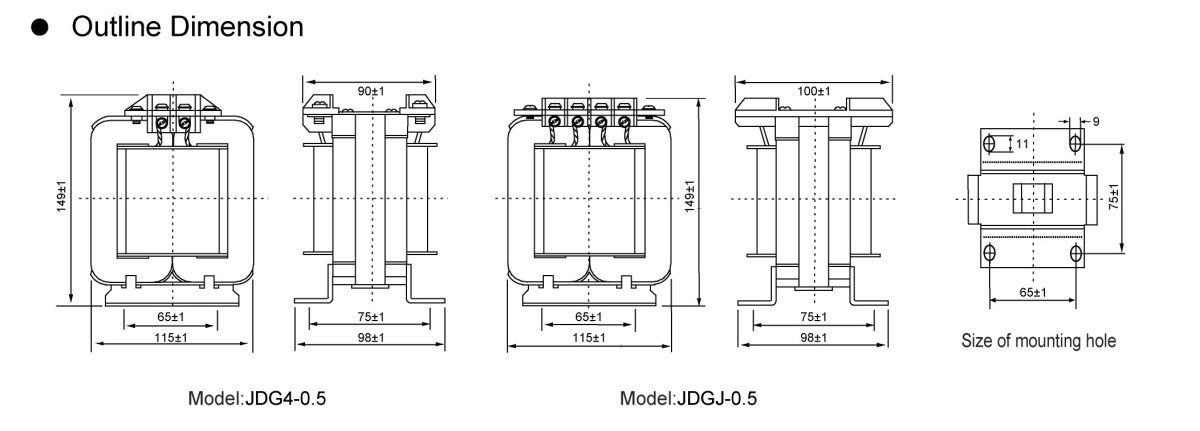

JDG4-0.5 इनडोर लो वोल्टेज ट्रांसफार्मर स्थापना के आयाम

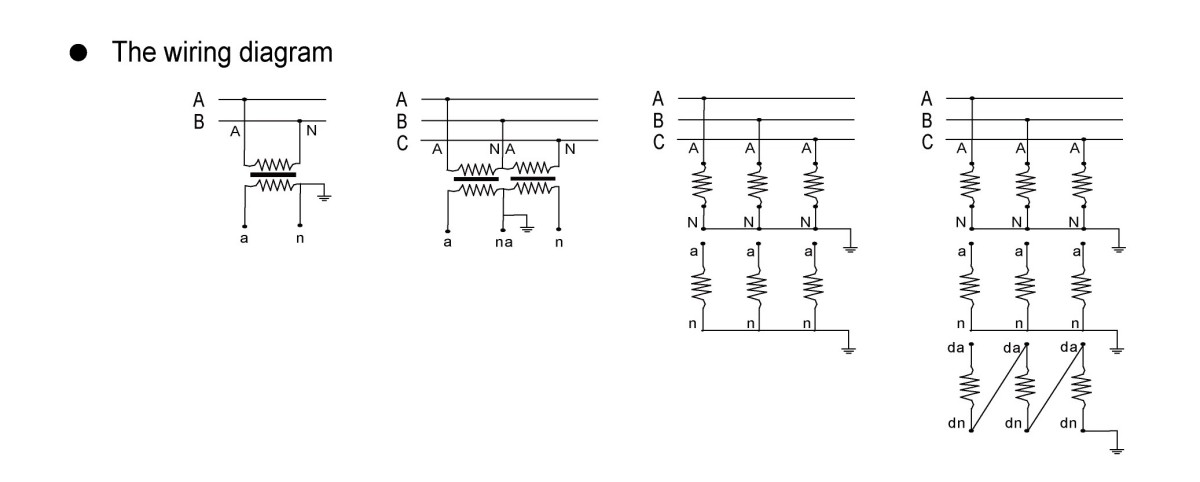

हमारे कारखाने से वोल्टेज ट्रांसफार्मर (पीटी) का चयन और खरीद करते समय, तीन विशेष कनेक्शन योजनाएं अपनी इंजीनियरिंग व्यावहारिकता के लिए सामने आती हैं - प्रत्येक अलग-अलग सिस्टम आवश्यकताओं और कार्यात्मक प्राथमिकताओं के अनुरूप होती है, जो परियोजना खरीद मानकों के साथ संरेखण सुनिश्चित करती है:
1. स्टार (वाई-वाई) ग्राउंडेड कनेक्शन
अनग्राउंडेड न्यूट्रल पॉइंट्स या आर्क सप्रेशन कॉइल्स के माध्यम से ग्राउंडेड बिजली प्रणालियों के लिए विशेष, यह कनेक्शन प्राथमिक वाइंडिंग के न्यूट्रल टर्मिनल को सीधे ग्राउंडेड करना अनिवार्य करता है। इसका मुख्य खरीद मूल्य सटीक चरण-से-ग्राउंड वोल्टेज माप को सक्षम करने में निहित है, जो ऐसे सिस्टम आर्किटेक्चर में इन्सुलेशन स्थिति की निगरानी के लिए एक गैर-परक्राम्य आवश्यकता है।
2. वी-वी अधूरा डेल्टा कनेक्शन
दो एकल-चरण पीटी का उपयोग करके निर्मित, यह योजना एक अपूर्ण डेल्टा संरचना बनाने के लिए पावर ग्रिड के यूएबी और यूबीसी लाइन वोल्टेज के साथ इंटरफेस करती है। 20kV और उससे नीचे के अनग्राउंडेड/आर्क सप्रेशन कॉइल-ग्राउंडेड नेटवर्क में खरीद के लिए एक पसंदीदा विकल्प, यह इंटर-फेज वोल्टेज डिटेक्शन में उत्कृष्टता प्राप्त करता है। एक महत्वपूर्ण खरीद विचार: इसमें चरण-से-ग्राउंड वोल्टेज को मापने की क्षमता का अभाव है, जो इसे पूर्ण वोल्टेज निगरानी की आवश्यकता वाले परिदृश्यों के लिए अनुपयुक्त बनाता है।
3. डेल्टा मल्टी-वाइंडिंग कनेक्शन खोलें
तीन एकल-चरण तीन-घुमावदार पीटी द्वारा निर्मित, यह कॉन्फ़िगरेशन या तो YN, yn, d11 या YN, y, d11 वायरिंग को अपनाता है - जिसमें द्वितीयक स्टार वाइंडिंग बी-चरण के माध्यम से तटस्थ होती है। एक बहुमुखी खरीद विकल्प के रूप में, यह सभी वोल्टेज स्तरों, विशेष रूप से 3~15kV सिस्टम को समायोजित करता है। द्वितीयक वाइंडिंग दोहरी कार्यक्षमता (अंतर-चरण और चरण-से-ग्राउंड वोल्टेज माप) प्रदान करती है, जबकि सहायक माध्यमिक वाइंडिंग का खुला डेल्टा डिज़ाइन इन्सुलेशन मॉनिटर, अनग्राउंडेड नेटवर्क रिले, या डायरेक्ट ग्राउंडिंग सिस्टम सुरक्षा उपकरणों से कनेक्शन का समर्थन करता है - जो विभिन्न खरीद परिदृश्यों में इसकी प्रयोज्यता का विस्तार करता है।
