JSZV18-24R वोल्टेज ट्रांसफार्मर

JSZV18-24R वोल्टेज ट्रांसफार्मर के उत्पादन में वर्षों के अनुभव के साथ, वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड 0.72-40.5kV इंडोर वोल्टेज ट्रांसफार्मर की एक विस्तृत श्रृंखला की आपूर्ति कर सकती है। हमारे इस ट्रांसफार्मर में एक संरचना डिजाइन और अनुप्रयोग परिदृश्य हैं जो विशेष रूप से मध्यम वोल्टेज सिस्टम की आवश्यकताओं के अनुरूप हैं:

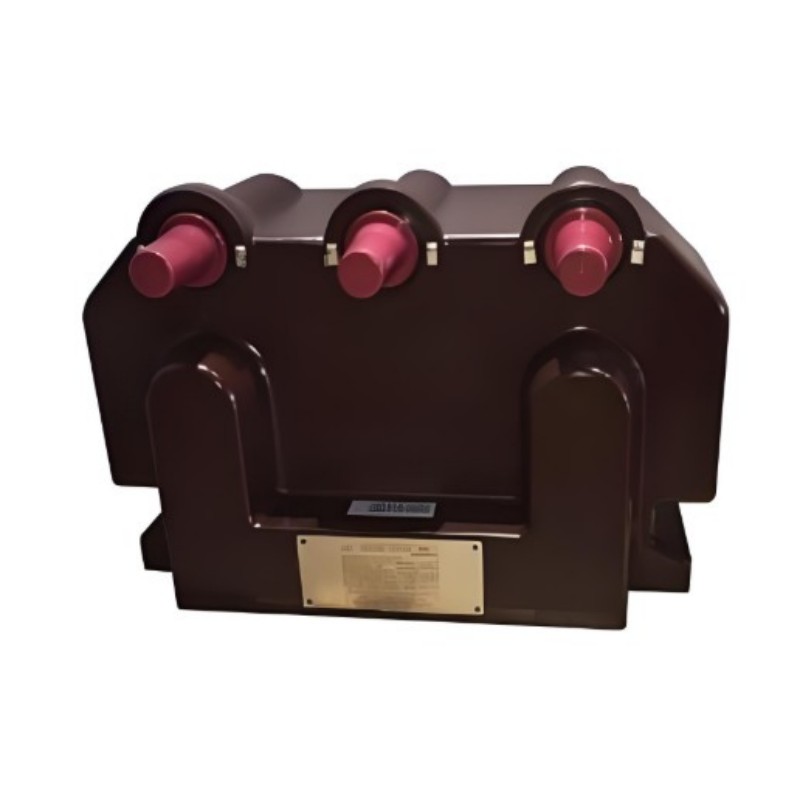

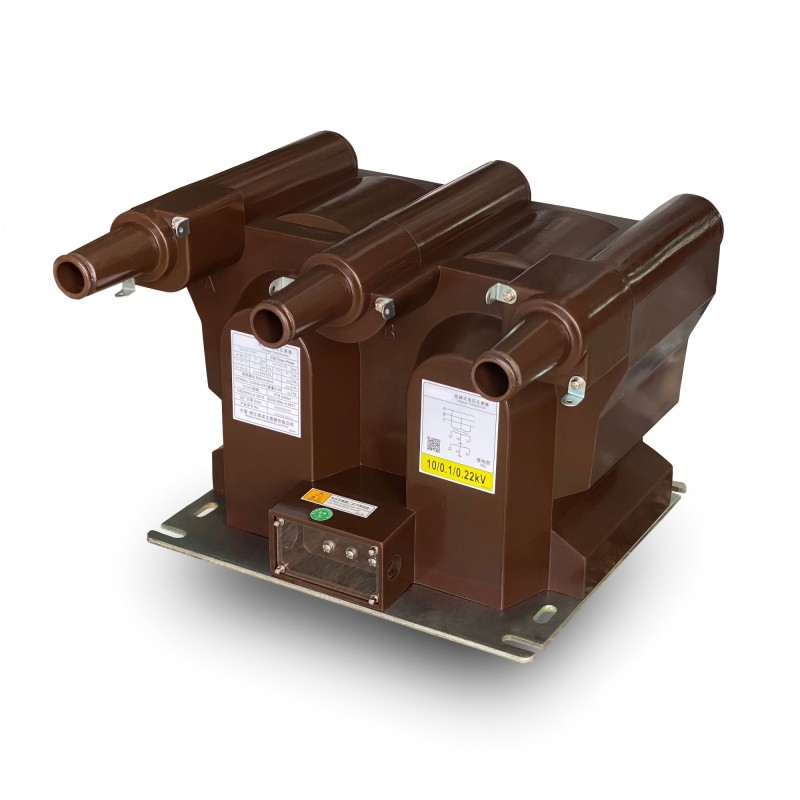

यह ट्रांसफार्मर पूरी तरह से संलग्न एपॉक्सी राल कास्टिंग इन्सुलेशन संरचना को अपनाता है, जो प्राथमिक वाइंडिंग, सेकेंडरी वाइंडिंग और गोलाकार लोहे के कोर को अंदर लपेटता है, और सीधे प्रदूषण और नमी का विरोध करने की क्षमता रखता है। उत्पाद एक कोहनी के आकार के प्लग से भी सुसज्जित है, जो न केवल पर्यावरणीय सीलिंग में सुधार करता है, बल्कि इंस्टॉलेशन को भी आसान बनाता है, और ऑन-साइट वायरिंग के लिए अधिक प्रयास की आवश्यकता नहीं होती है।

गुणवत्ता वाला JSZV18-24R वोल्टेज ट्रांसफार्मर विशेष रूप से इनडोर परिदृश्यों के लिए डिज़ाइन किया गया है जहां तटस्थ बिंदु ग्राउंडेड नहीं है। चाहे वह करंट मापना हो, विद्युत ऊर्जा की गणना करना हो, या रिले सुरक्षा करना हो, यह बहुत उपयोगी हो सकता है। 50 हर्ट्ज या 60 हर्ट्ज की आवृत्तियों को अनुकूलित करने में सक्षम, 24 केवी उपकरण वोल्टेज तक का सामना करने में सक्षम, और स्थिरता और सटीकता के साथ मध्यम वोल्टेज बिजली प्रणालियों में वोल्टेज निगरानी करने में सक्षम, पूरी तरह से ऑन-साइट आवश्यकताओं को पूरा करने में सक्षम।

मुख्य तकनीकी पैरामीटर

1.रेटेड प्राथमिक वोल्टेज: वैकल्पिक 20kV या 22kV, मध्यम वोल्टेज सिस्टम की विभिन्न वोल्टेज आवश्यकताओं के लिए उपयुक्त;
2.रेटेड सेकेंडरी वोल्टेज: तीन विशिष्टताएं हैं: 100V, 100/100V, और 100/220V, जिनका मिलान विभिन्न सेकेंडरी उपकरण वायरिंग से किया जा सकता है;
3. अवशिष्ट वोल्टेज वाइंडिंग का रेटेड वोल्टेज: 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V को कवर करना, ग्राउंडिंग सुरक्षा जैसी विशेष आवश्यकताओं को पूरा करना;
4. लोड पावर फैक्टर: cos Φ=0.8 (हिस्टैरिसीस), पारंपरिक माध्यमिक सर्किट की लोड विशेषताओं के अनुरूप;
5. निष्पादन मानक: या तो IEC60044-2:2003 या IEC61869-1&3 का पालन करें, जिसमें प्रदर्शन और गुणवत्ता अंतरराष्ट्रीय मानकों के अनुरूप हो।

कृपया अन्य तकनीकी पैरामीटर इस प्रकार देखें:

टिप्पणियाँ: अनुरोध पर, हम ऐसे ट्रांसफार्मर की आपूर्ति करने में प्रसन्न हैं जो अन्य मानकों को पूरा करते हैं या जिनमें गैर-मानक तकनीकी विशिष्टताएँ हैं।

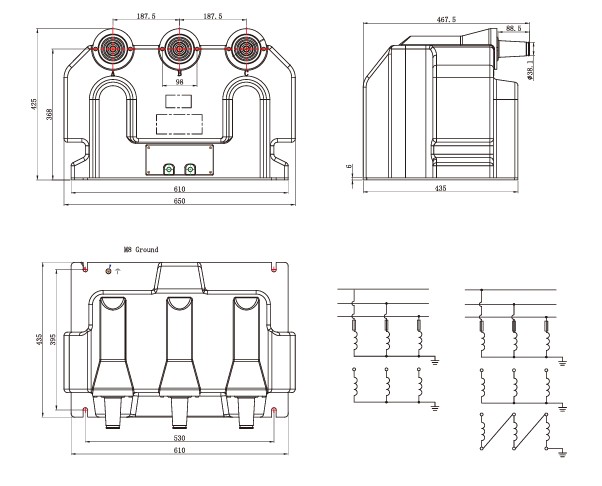

रूपरेखा रेखांकन

प्रमुख विशेषताऐं

वेलकम (वानजाउ) इलेक्ट्रिक कंपनी लिमिटेड का JSZV18-24R वोल्टेज ट्रांसफार्मर अपने ठोस प्रदर्शन लाभों के साथ, मध्यम वोल्टेज सिस्टम आवश्यकताओं के लिए उपयुक्त है। विशिष्ट मुख्य बातें इस प्रकार हैं:

1.व्यापक वोल्टेज अनुकूलनशीलता
24kV पर रेटेड, JSZV18-24R वोल्टेज ट्रांसफार्मर महत्वपूर्ण वोल्टेज उतार-चढ़ाव को संभालता है, जो क्षणिक या सिस्टम विनियमन के दौरान स्थिर निगरानी और सटीक सिग्नल आउटपुट सुनिश्चित करता है।

2. त्वरित प्रतिक्रिया
वोल्टेज परिवर्तनों को तुरंत पकड़ता है और तुरंत सुरक्षा उपकरणों तक सिग्नल भेजता है, जिससे तेजी से दोष निवारण और बढ़ी हुई सिस्टम विश्वसनीयता सक्षम होती है।

3. कम हिस्टैरिसीस हानि
उन्नत चुंबकीय सामग्री और अनुकूलित डिज़ाइन ऊर्जा हानि को कम करते हैं, दक्षता में सुधार करते हैं, गर्मी उत्पादन को कम करते हैं और सेवा जीवन को बढ़ाते हैं।

चाहे वह बार-बार वोल्टेज में उतार-चढ़ाव वाला परिदृश्य हो या प्रतिक्रिया गति और ऊर्जा खपत की आवश्यकताओं के साथ एक मध्यम वोल्टेज प्रणाली हो, यह ट्रांसफार्मर टिक सकता है। यदि आप परिदृश्य के विशिष्ट अनुकूलन विवरण जानना चाहते हैं, तो इसे सीधे कहें!
