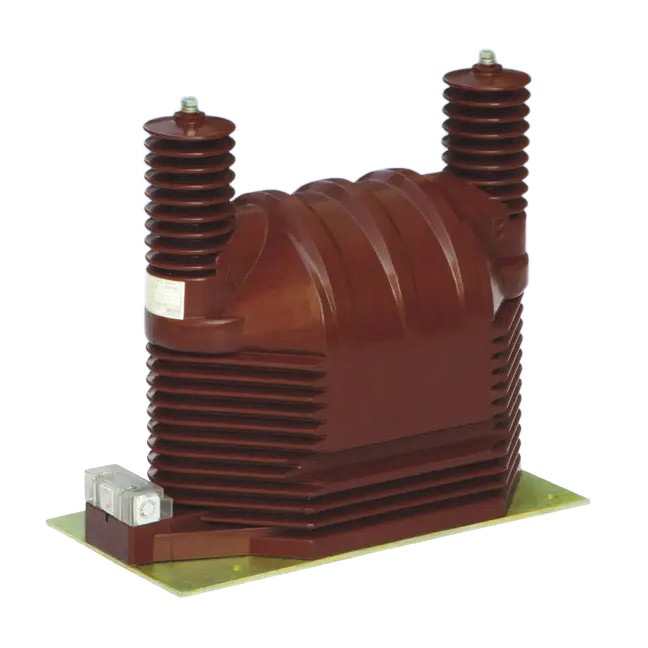

JDZ9-35Q वोल्टेज ट्रांसफार्मर

JDZ9-35Q वोल्टेज ट्रांसफार्मर: कोर 35kV सिस्टम घटक

टॉप-शेल्फ इंसुलेटिंग सामग्रियों से निर्मित, चीन के एक पेशेवर निर्माता, कॉमविल द्वारा बनाए गए उच्च गुणवत्ता वाले JDZ9-35Q वोल्टेज ट्रांसफार्मर का डिज़ाइन कॉम्पैक्ट लेकिन सख्त है। इसका मतलब है कि वे यांत्रिक रूप से अच्छी पकड़ रखते हैं और ठोस विद्युत इन्सुलेशन प्रदान करते हैं - स्थायित्व पर कोई कंजूसी नहीं। प्रत्येक मॉडल की अपनी विशिष्टता भी होती है: JDZ9-35Q एक विशेषज्ञ की तरह नमी को संभालता है, इसलिए यह आर्द्र या गीले स्थानों के लिए एकदम सही है। दूसरी ओर, JDZ9-35G, मजबूत ओवरवॉल्टेज सुरक्षा के साथ आता है - आपके विद्युत प्रणाली को अचानक वोल्टेज स्पाइक्स से सुरक्षित रखता है।

चाहे आप सबस्टेशनों, औद्योगिक संयंत्रों, या बिजली वितरण नेटवर्क में JDZ9-35Q वोल्टेज ट्रांसफार्मर का उपयोग कर रहे हों, दोनों मॉडल लंबे समय तक लगातार, सटीक वोल्टेज माप प्रदान करते हैं। वे सिर्फ काम पूरा नहीं करते हैं - वे आपकी विद्युत प्रणाली को चलाने के लिए सुरक्षित और अधिक कुशल बनाते हैं।

बुनियादी पैरामीटर

रेटेड वोल्टेज: 35kV (प्राथमिक पक्ष)
रेटेड परिवर्तन अनुपात: 35000/100 वी (कुछ मॉडल मल्टी वाइंडिंग कॉन्फ़िगरेशन का समर्थन करते हैं)
सटीकता स्तर: 0.2, 0.5, 1.0, 3.0, 6पी (कुछ मॉडल संयोजन स्तर का समर्थन करते हैं, जैसे 0.2/0.5/6पी)
रेटेड इन्सुलेशन स्तर: 40.5/95/200 केवी (कुछ मॉडल 42/95/185 केवी हैं)
अधिकतम आउटपुट: 1000 वीए (कुछ मॉडल 2000 वीए तक पहुंच सकते हैं)

संरचनात्मक विशेषताएँ

पूरी तरह से बंद एपॉक्सी रेज़िन कास्टिंग, प्रदूषण और नमी के प्रति प्रतिरोधी, उष्णकटिबंधीय क्षेत्रों के लिए उपयुक्त।
बॉटम प्लेट इंस्टॉलेशन, कॉम्पैक्ट आकार, किसी भी दिशा में इंस्टॉलेशन का समर्थन करता है।
सेकेंडरी आउटपुट टर्मिनल बॉक्स कई दिशाओं में तारों को ले जा सकता है और इसमें चोरी-रोधी डिज़ाइन है।

अनुप्रयोग परिदृश्य

बिजली प्रणाली में ऊर्जा मीटरिंग, वोल्टेज निगरानी और रिले सुरक्षा।
JDZ9-35Q वोल्टेज ट्रांसफार्मर को KYN-35 प्रकार और अन्य हाई-वोल्टेज स्विचगियर में भी स्थापित किया जा सकता है।

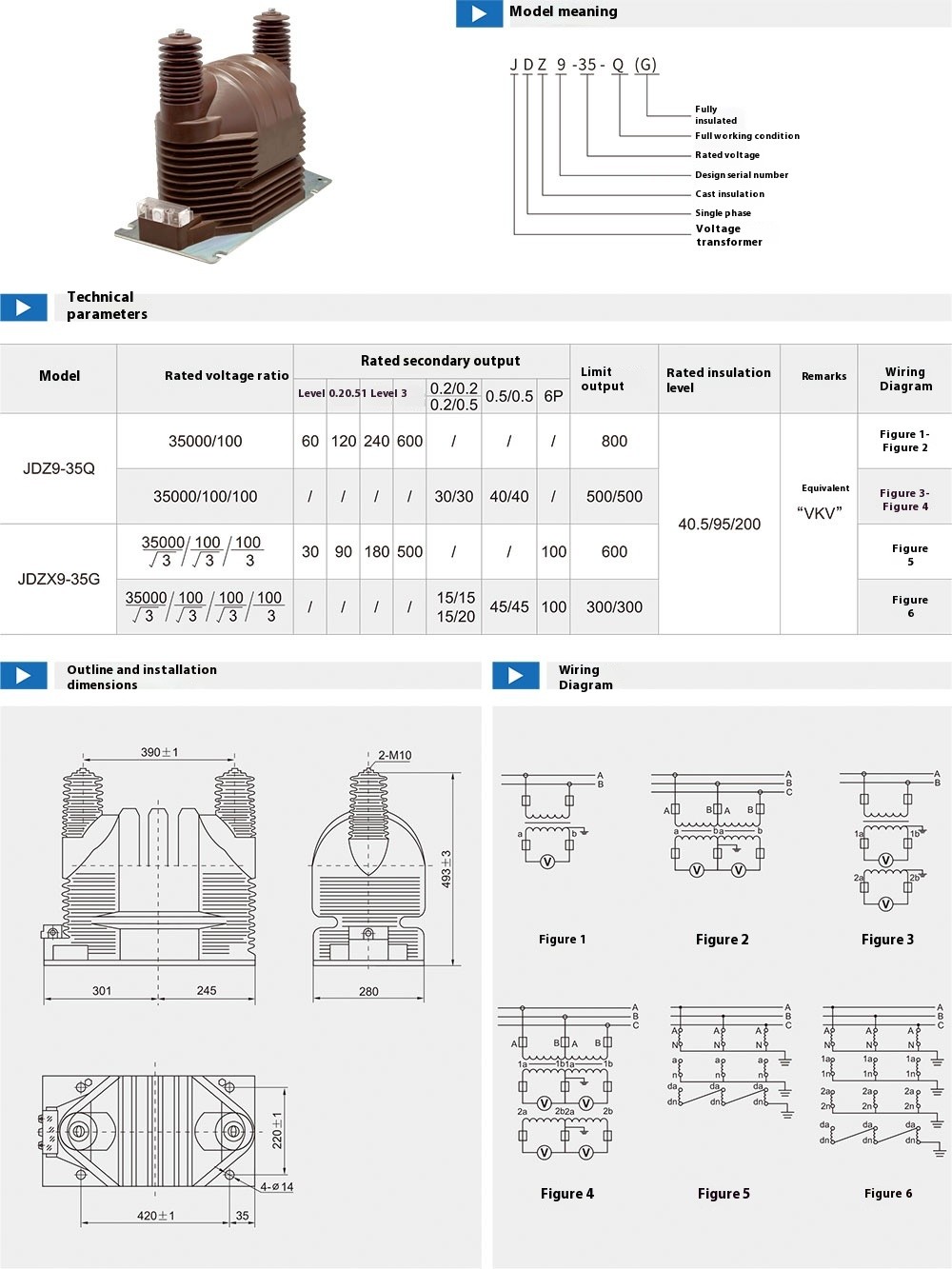

तकनीकी डाटा
