LMZK-10 वर्तमान ट्रांसफार्मर

एक अग्रणी चीन निर्माता और आपूर्तिकर्ता के रूप में, कॉमविल आपके लिए एलएमजेडके-10 वर्तमान ट्रांसफार्मर प्रदान करता है, जो कॉम्पैक्ट आकार, आसान स्थापना के लिए अलग करने योग्य कोर और आयातित सिलिकॉन स्टील का उपयोग करके उच्च परिशुद्धता माप सहित मुख्य लाभ प्रदान करता है। इसे विशेष रूप से 10kV कॉम्पैक्ट स्विचगियर के लिए डिज़ाइन किया गया है।

इस LMZK-10 वर्तमान ट्रांसफार्मर में छोटे आकार, हल्के वजन, स्विच करने योग्य और आसान स्थापना जैसे मुख्य फायदे हैं, और यह कॉम्पैक्ट पूरी तरह से इंसुलेटेड रिंग नेटवर्क स्विचगियर की खरीद आवश्यकताओं के लिए व्यापक रूप से उपयुक्त है। यह एक नमूना इकाई बनाने के लिए आरटीयू और एफटीयू जैसे दूरस्थ टर्मिनल उपकरणों के साथ संयोजन के लिए विशेष रूप से उपयुक्त है, जो पूरे सिस्टम के लिए एक व्यापक समाधान और डेटा समर्थन प्रदान करता है। खरीद और स्थापना के बाद, मूल वायरिंग को संशोधित करने की कोई आवश्यकता नहीं है। इसे सीधे कनेक्टेड इनकमिंग और आउटगोइंग केबलों पर स्थापित किया जा सकता है, जिससे ऑपरेशन सरल और तेज़ हो जाता है, जिससे इंजीनियरिंग स्थापना की लागत काफी कम हो जाती है। वर्तमान में, इसका व्यापक रूप से कॉम्पैक्ट पूरी तरह से इंसुलेटेड रिंग नेटवर्क स्विचगियर श्रृंखला जैसे सेफरिंग/प्लस, यूनिस्विच, आरएम6/एसएम6, एसवीएस, जीए/जीई, एफबी, एसएस इत्यादि में उपयोग किया गया है, और यह संयुक्त सबस्टेशन, केबल वितरण बक्से और अन्य उपकरणों की खरीद और समर्थन आवश्यकताओं के लिए भी उपयुक्त है।

कोर सामग्री और प्रक्रियाओं के संदर्भ में, LMZK-10 वर्तमान ट्रांसफार्मर चुंबकीय सामग्री के रूप में उच्च गुणवत्ता वाले आयातित उच्च पारगम्यता सिलिकॉन स्टील शीट का उपयोग करता है, जिसमें अलग करने योग्य लौह कोर और कम चुंबकीय सर्किट नुकसान की विशेषताएं होती हैं। रेज़िन को लौ-रिटार्डेंट प्लास्टिक शेल के अंदर वैक्यूम कास्ट किया जाता है, जिसमें उत्कृष्ट नमी प्रतिरोध, स्थिर प्रदर्शन और बाद में रखरखाव की कोई आवश्यकता नहीं होती है, जो दीर्घकालिक उपयोग के लिए क्रय लागत-प्रभावशीलता आवश्यकताओं को पूरा करता है। स्थापना के दौरान, दो अर्ध-गोलाकार रिंगों को चरण से अलग किए गए केबल पर जकड़ें और उन्हें केबल के साथ सहजता से मिश्रित करने के लिए क्लैंप से सुरक्षित करें, जिससे एक सुंदर और समन्वित स्वरूप तैयार हो सके। यह उत्पाद 35 मिमी ² से 400 मिमी ² तक की विशिष्टताओं के साथ 10 केवी केबलों की खरीद परिदृश्य के लिए उपयुक्त है। क्लैंप उच्च गुणवत्ता वाले स्टेनलेस स्टील सामग्री से बना है, जो मजबूत और विश्वसनीय है। उपयोग के दौरान कोई भंवर धारा उत्पन्न नहीं होती, जिससे उपकरण का सुरक्षित संचालन सुनिश्चित होता है।

कार्य और स्थापना पर्यावरण के लिए तकनीकी आवश्यकताएँ-LMZK-10 वर्तमान ट्रांसफार्मर

लोड पक्ष पर पावर फैक्टर को COS φ=0.8 (हिस्टैरिसीस विशेषताओं को प्रदर्शित करना) को पूरा करने की आवश्यकता है।
विभिन्न बिजली प्रणालियों की जरूरतों को पूरा करने के लिए रेटेड सेकेंडरी करंट को 5A या 1A विनिर्देशों से चुना जा सकता है।
पर्यावरणीय तापमान सीमा: निचली सीमा -5 ℃ है, ऊपरी सीमा 40 ℃ है, और दैनिक औसत तापमान 30 ℃ से अधिक नहीं होना चाहिए।
रेटेड ऑपरेटिंग आवृत्ति दो सामान्य मानकों का समर्थन करती है: 50 हर्ट्ज या 60 हर्ट्ज।
उपकरण की स्थापना ऊंचाई 1000 मीटर या उससे कम पर नियंत्रित की जानी चाहिए।
प्रदूषण स्तर लेवल II मानक के अनुरूप है और पारंपरिक औद्योगिक वातावरण के लिए उपयुक्त है।

उत्पाद का उत्पादन और निरीक्षण राष्ट्रीय मानकों GB20840.1 और GB20840.2 का सख्ती से पालन करता है।

तकनीकी डाटा

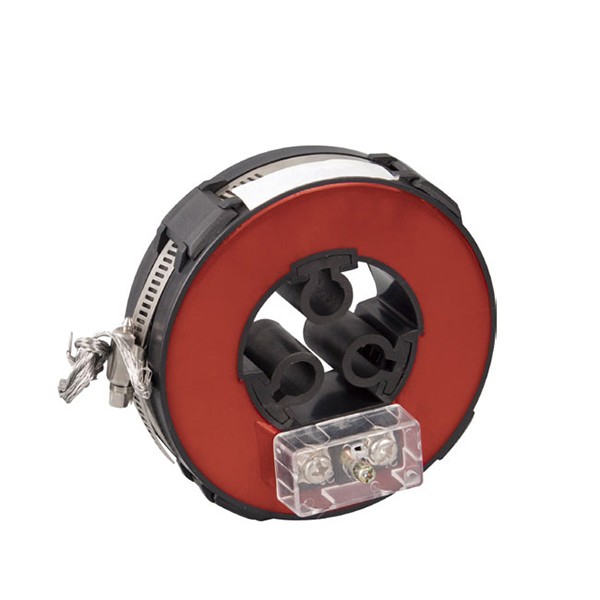

LMZK1

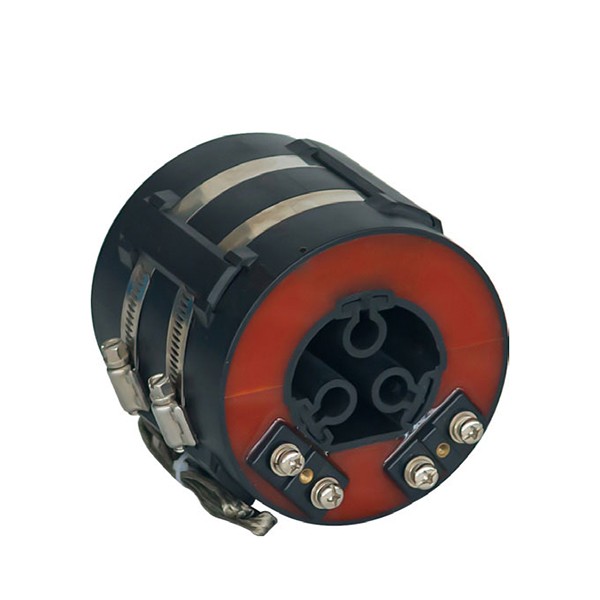

एलएमजेडके2

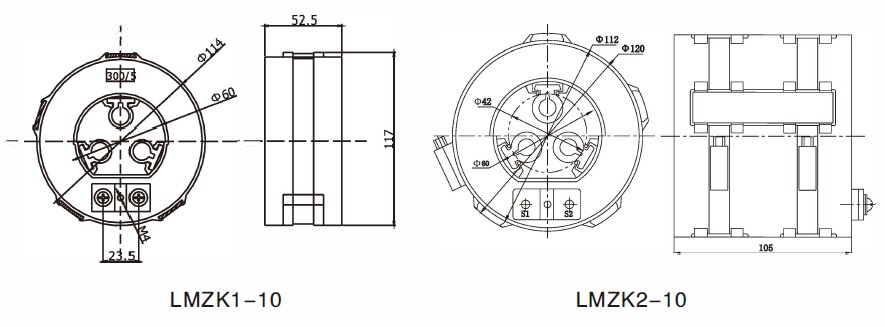

रूपरेखा आयाम
